Замена платы WiFi (PCB) Canon EOS 70D
Это руководство проведёт вас через процесс замены платы WiFi в камере. Обратите внимание, что не все камеры Canon 70D оснащены WiFi. Если в вашей камере есть WiFi, на шильдике внизу корпуса после названия модели будет стоять (w).
Отметим, что крестовая отвёртка Phillips #000 указана как дополнительный инструмент, поскольку вместо неё всегда можно использовать JIS #000 (JIS‑отвёртки не портят крестообразные винты Phillips).
Шаг 1
Перед началом извлеките из камеры аккумулятор и SD‑карту.
Большими пальцами оттяните окуляр вверх, чтобы снять его.
Снимите крышку батарейного отсека.
Откройте крышку батарейного отсека примерно под углом 35°.
Вытяните крышку батарейного отсека прямо наружу.
Шаг 2
С помощью пластиковой лопатки отогните резиновую накладку с левой стороны корпуса.
Под резиновой накладкой снимите следующие винты:
Три винта M1.7x5.5 мм, Phillips #000
Снимите пластиковую крышку интерфейса.
Используйте пластиковый инструмент для вскрытия, если не получается ногтем.
Шаг 3
Пластиковой лопаткой отогните резиновую накладку с правой стороны корпуса, чтобы получить доступ к винтам.
Под правой резиновой накладкой снимите следующие винты:
Один винт M1.7x3.0 мм, JIS #000
Один винт M1.7x3.5 мм, JIS #000
На задней части корпуса снимите следующие винты:
Два винта M1.7x5.5 мм, JIS #000
Шаг 4
На нижней части корпуса снимите следующие винты:
Три винта M1.7x3.0 мм, JIS #000
Слегка приподнимите заднюю крышку корпуса, при необходимости используя пластиковую лопатку или инструмент для вскрытия.
Будьте очень осторожны при подъёме задней крышки — к ней всё ещё прикреплены два хрупких кабеля.
Вы можете приподнять заднюю крышку в направлении нижней части корпуса, чтобы лучше добраться до кабелей и отсоединить их.
Шаг 5
Пластиковой лопаткой аккуратно поднимите чёрную фиксирующую защёлку на разъёме ленточного кабеля.
После подъёма защёлки осторожно выньте ленточный кабель.
С помощью пластиковой лопатки осторожно подденьте другой кабель, соединяющий заднюю крышку с камерой.
Фиксатор разъёма немного выступает с каждого конца, что даёт удобную точку для поддевания.
После отсоединения обоих кабелей можно окончательно снять заднюю крышку с корпуса камеры.
Шаг 6
Снимите правую резиновую накладку полностью.
На передней части корпуса снимите следующие винты:
Два винта M1.7x5.0 мм, Phillips #000
Один винт M1.7x4.5 мм, Phillips #000
Два винта M1.7x6.0 мм, JIS #000
На правой стороне корпуса снимите следующие винты:
Один винт M1.7x3.0 мм, JIS #000
Один винт M1.7x3.5 мм, JIS #000
Шаг 7
На нижней части корпуса снимите следующие винты:
Два винта M1.7x3.0 мм, JIS #000
Один винт M1.7x4.5 мм, JIS #000
С помощью пластиковой лопатки подденьте нижнюю часть передней крышки и поднимите её над гнездом для штатива.
Снимите переднюю крышку с корпуса камеры.
Опасность электрического удара: после снятия передней крышки высоковольтный конденсатор на плате питания DC теперь открыт. Рекомендуется использовать инструмент для разряда конденсатора, чтобы убедиться, что конденсатор полностью разряжен перед дальнейшими работами.
Шаг 8

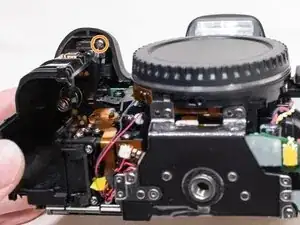

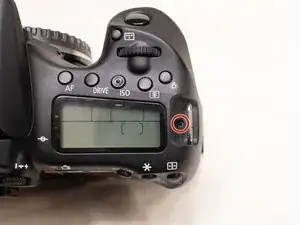

На верхней части корпуса снимите следующий винт:
Один винт M1.7x5.0 мм, Phillips #000

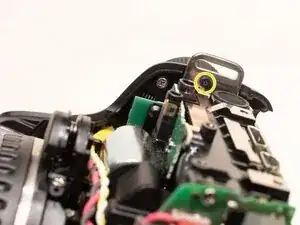

Под крышкой сверху снимите следующие винты:
Один винт M1.7x5.0 мм, Phillips #000
Один винт M1.7x4.5 мм, Phillips #000
Шаг 9

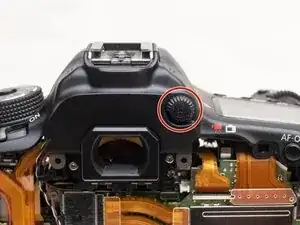

На задней части корпуса снимите диск регулировки диоптрий.

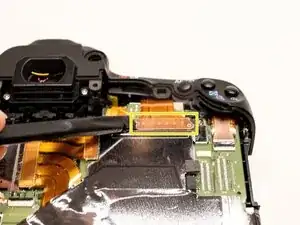

Отключите кабель микрофона от основной платы (main PCB).
Разместите отвёртку с плоским лезвием 2.5 мм между разъёмом основной платы и разъёмом микрофона.
Осторожно покачивайте отвёртку из стороны в сторону, пока разъём микрофона не освободится.
Если у вас нет отвёртки 2.5 мм, подойдёт другая плоская отвёртка аналогичного размера.

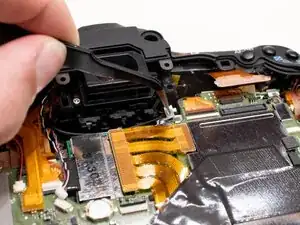

Пластиковой лопаткой осторожно подденьте ленточный кабель, подключённый к верхней крышке.
Шаг 10

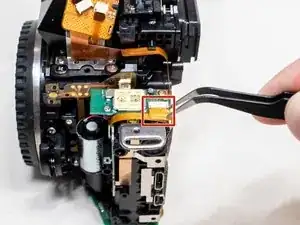

Осторожно отсоедините оптоволоконный кабель от основной платы.
Пинцетом захватите пластиковую вкладку на оптическом кабеле и вытяните её влево.
Отведите оптоволоконный кабель и кабель микрофона в сторону от корпуса, чтобы они не застряли при снятии верхней крышки.
Шаг 11

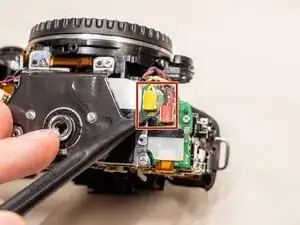

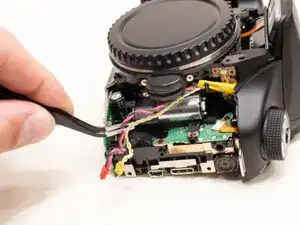

На нижней части корпуса отключите красный и жёлтый силовые кабели.
Отведите кабели в сторону от корпуса, чтобы они не застряли при снятии верхней крышки.

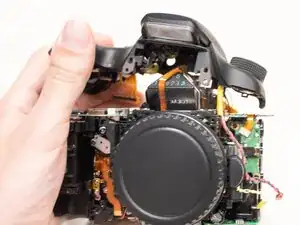

Снимите верхнюю крышку с корпуса камеры.
Будьте внимательны, чтобы ни один из кабелей не застрял при снятии передней крышки.
Шаг 12

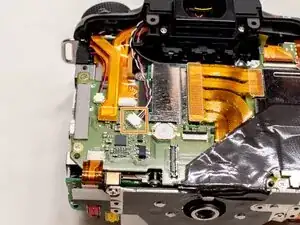

С помощью пинцета с тупыми концами очень аккуратно отсоедините ленточный кабель от платы Wi‑Fi.
Удалите следующие винты с верхней части платы Wi‑Fi:
Два винта Phillips #000 M1.7x3.5 мм
Осторожно отсоедините плату от модуля камеры.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
