Замена передней крышки Canon EOS 70D
В этом руководстве показано, как заменить переднюю крышку камеры. Это полезно как при замене передней крышки, так и при необходимости получить доступ к другим компонентам камеры, таким как верхняя крышка.
Обратите внимание, что отвертка Phillips #000 указана как дополнительный инструмент, поскольку вы всегда можете использовать отвертку JIS #000 вместо неё (отвертки JIS не повреждают винты с крестовой головкой Phillips).
Шаг 1
Перед началом извлеките батарею и SD-карту из камеры.

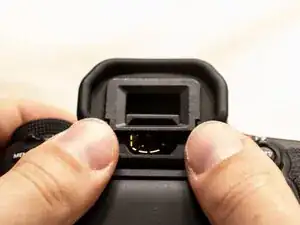

С помощью больших пальцев поднимите наглазник, чтобы снять его.

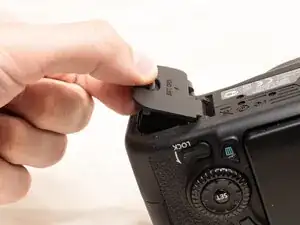

Снимите дверцу отсека батареи.
Откройте дверцу отсека батареи примерно на 35°.
Тяните дверцу отсека батареи прямо наружу.
Шаг 2

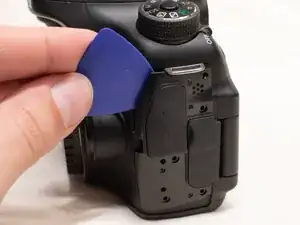

С помощью пластикового лопатки снимите резиновую накладку с левой стороны камеры.

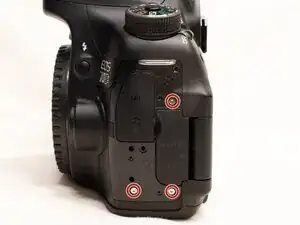

Под местом, где была резиновая накладка, открутите следующие винты:
Три винта M1.7x5.5 мм Phillips #000
Отделите пластиковую крышку интерфейса.
Используйте пластиковый инструмент для вскрытия, если ногтя недостаточно.
Шаг 3

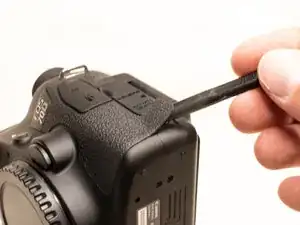

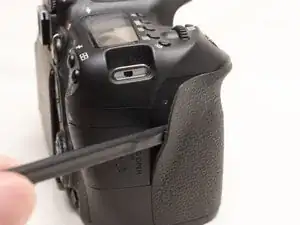

С помощью пластиковой лопатки отогните резиновую накладку с правой стороны камеры, чтобы добраться до винтов.

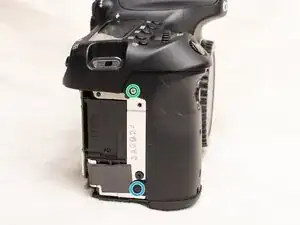

Снимите следующие винты под правой резиновой накладкой:
Один винт M1.7x3.0 мм JIS #000
Один винт M1.7x3.5 мм JIS #000

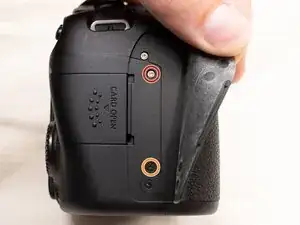

На задней части камеры открутите следующие винты:
Два винта M1.7x5.5 мм JIS #000
Шаг 4

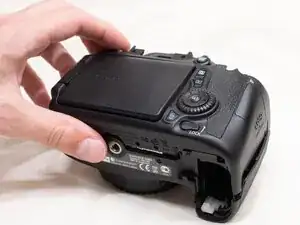

На нижней части камеры открутите следующие винты:
Три винта M1.7x3.0 мм JIS #000

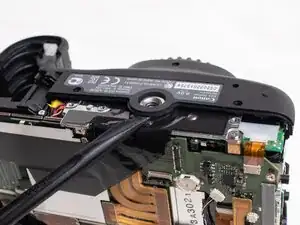

Слегка приподнимите заднюю крышку от корпуса камеры, при необходимости используя пластикoвую лопатку или инструмент для вскрытия.
Будьте очень осторожны при поднятии задней крышки — к ней всё ещё подключены два хрупких шлейфа.
Вы можете приподнять заднюю крышку в сторону нижней части камеры, чтобы лучше добраться до разъёмов и снять шлейфы.
Шаг 5

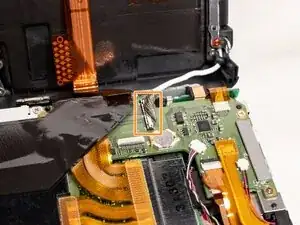

С помощью пластиковой лопатки аккуратно поднимите чёрный фиксатор на разъёме ленточного кабеля.
После подъёма фиксирующей язычка осторожно вытяните ленточный кабель.

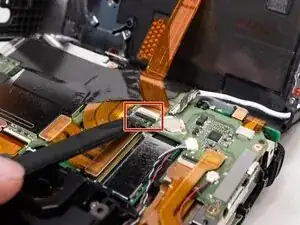

С помощью пластиковой лопатки аккуратно отожмите другой кабель, соединяющий заднюю крышку с камерой.
Фиксатор разъёма немного выступает по концам, что даёт удобное место для поддёма разъёма.

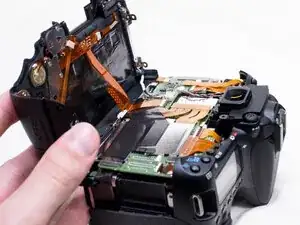

После отключения обоих кабелей вы можете полностью снять заднюю крышку с камеры.
Шаг 6
Доделайте снятие правой резиновой накладки.

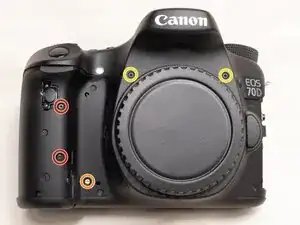

На передней части камеры открутите следующие винты:
Два винта M1.7x5.0 мм Phillips #000
Один винт M1.7x4.5 мм Phillips #000
Два винта M1.7x6.0 мм JIS #000
На правой стороне камеры открутите следующие винты:
Один винт M1.7x3.0 мм JIS #000
Один винт M1.7x3.5 мм JIS #000
Шаг 7

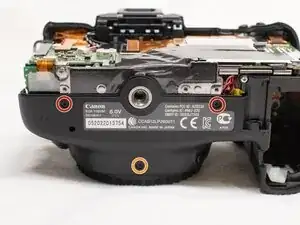

На нижней части камеры открутите следующие винты:
Два винта M1.7x3.0 мм JIS #000
Один винт M1.7x4.5 мм JIS #000
Используйте пластикoвую лопатку, чтобы поддеть нижнюю часть передней крышки и поднять её над гнездом штатива.
Снимите переднюю крышку с корпуса камеры.
Предупреждение о поражении электрическим током: После снятия передней крышки высоковольтный конденсатор на плате питания DC теперь оголён. Рекомендуется использовать инструмент для разрядки конденсатора, чтобы убедиться, что конденсатор полностью разряжен, прежде чем продолжать работу.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
