Снятие задней крышки Canon EOS 60D
Чтобы заменить внутренние компоненты камеры, необходимо снять заднюю крышку. Это длительная процедура, поэтому убедитесь, что у Вас достаточно времени для её завершения. Не спешите — здесь используются винты разных размеров. Держите винты и снятые детали организованными и разложенными по порядку.
Шаг 1

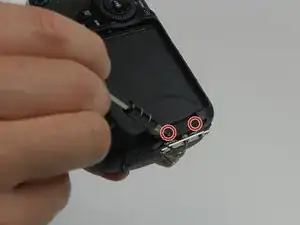

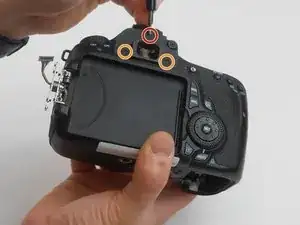

Снимите ЖК-дисплей с посадочного места, чтобы получить доступ к винтам Phillips #PH00.
Удалите два чёрных винта Phillips 2.5 мм #PH00 по обеим сторонам экрана.
Затем удалите два чёрных винта Phillips 3 мм #PH00 возле обеих сторон основания, где экран вращается.
Шаг 2

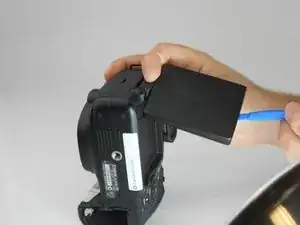

Используя пластиковый лопаточный инструмент, аккуратно подденьте заднюю крышку ЖК-дисплея.
Шаг 3

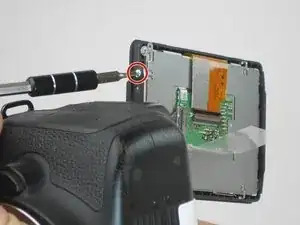

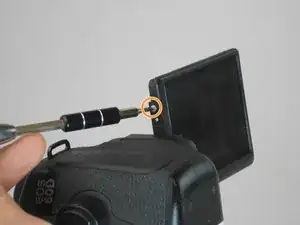

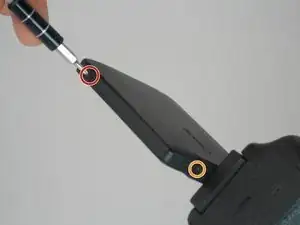

Удалите серебристый винт Phillips 3 мм #PH00 на боковой стороне экрана.
Поверните экран, чтобы получить доступ и удалить второй серебристый винт Phillips 3 мм #PH00.
Шаг 4

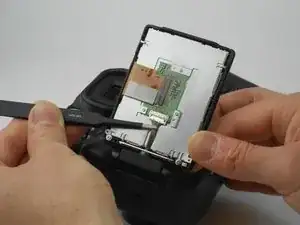

Используя пинцет, аккуратно отсоедините задний разъём, потянув его от экрана.
Шаг 5
Теперь должны быть видны четыре винта Phillips 2.2 мм #PH00, удерживающие крышку вокруг шарнира.
Поверните поворотный механизм, чтобы открыть доступ к оставшимся указанным винтам.
Затем используйте отвертку PH00, чтобы удалить их.
Шаг 6

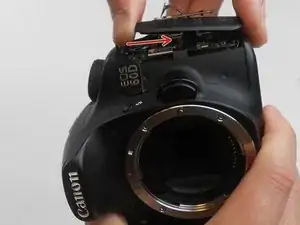

Окуляр снимется при плотном нажатии вверх.
Удалите винт Phillips 3.4 мм #PH00, используя отвертку PH00.
Удалите два винта Phillips 9.9 мм #PH00, используя отвертку PH00.
Шаг 7

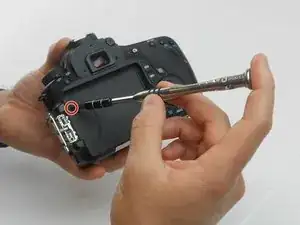

Используя отвертку PH00, удалите винт Phillips 3.8 мм #PH00, расположенный на задней стороне камеры.
Шаг 8

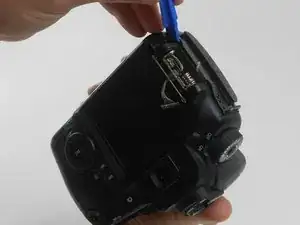

Используя пластиковый лопаточный инструмент, аккуратно оттяните резиновую накладку на стороне камеры с разъёмами.
Удалите четыре винта разного размера, расположенные под резиновой накладкой.
Винт Phillips 6 мм #PH00.
Винт Phillips 3.4 мм #PH00.
Винт Phillips 3.9 мм #PH00.
Винт Phillips 2.2 мм #PH00.
Шаг 9

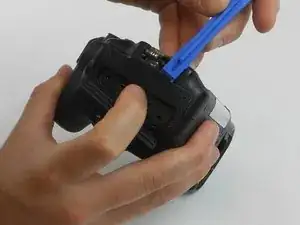

Используя пластиковый лопаточный инструмент, аккуратно подденьте и снимите боковую крышку.
Шаг 10

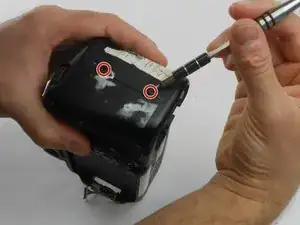

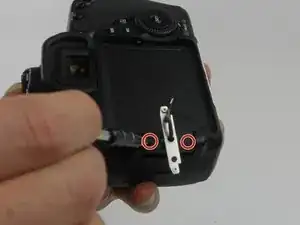

Удалите два винта Phillips 4.8 мм #PH00 со стороны карты памяти, используя отвертку PH00.
Шаг 11

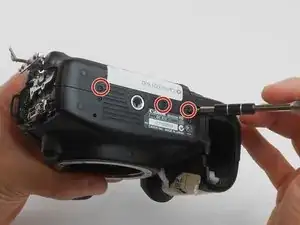

Поверните камеру дном вверх так, чтобы табличка с серийным номером читалась правильно.

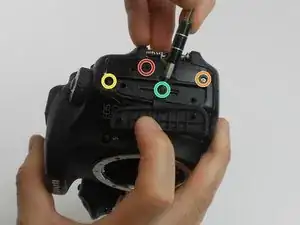

Используя отвертку PH00, удалите три верхних винта Phillips 3.5 мм #PH00.
Шаг 12

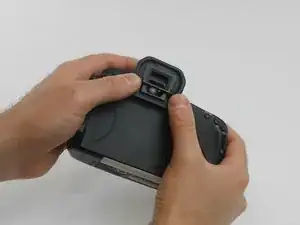

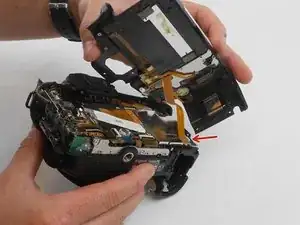

Теперь аккуратно снимите заднюю крышку камеры.
Осторожно потяните вверх оранжевый провод, подключённый к плате камеры, и отсоедините его от платы.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
