Замена материнской платы камеры Canon EOS 70D

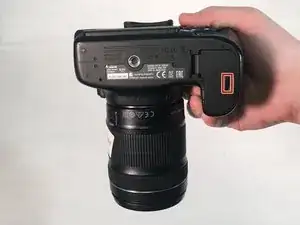

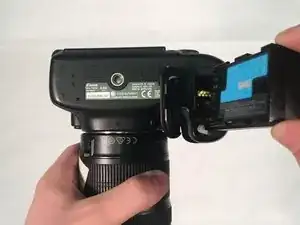

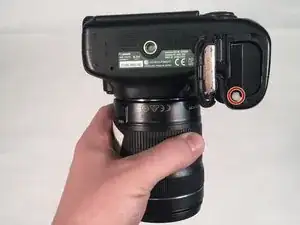

Нажмите белую кнопку пальцем, чтобы освободить аккумулятор.

После освобождения аккумулятор выйдет примерно на два дюйма.

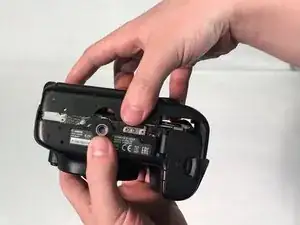

Выньте аккумулятор из камеры.

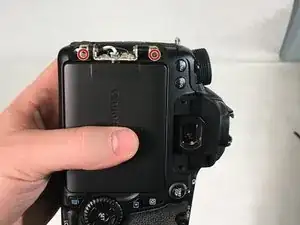

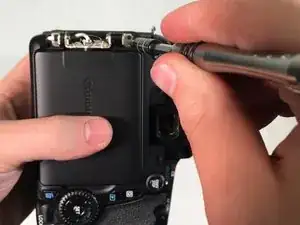

Выведите сенсорный экран наружу и поверните на 90 градусов. Снимите четыре винта Phillips #000 с головкой 3 мм, которые теперь открылись у петли.

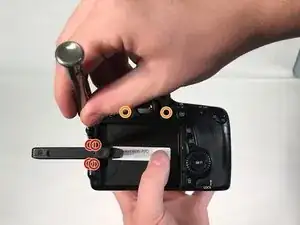

Снимите два винта Phillips #000 с головкой 5 мм, расположенные рядом с видоискателем.

Используйте лопатку, чтобы отжать две пластиковые крышки петель вокруг шарнира экрана.

Экран и колонны петли не будут сняты на этом шаге.

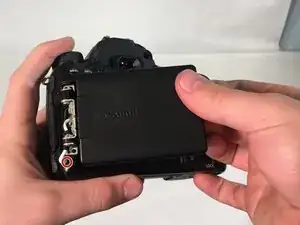

Поверните экран вперед на 90 градусов и прижмите его обратно в посадочное место на корпусе камеры.

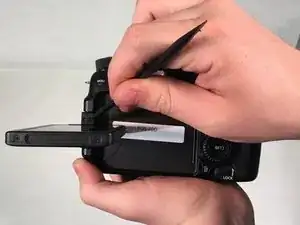

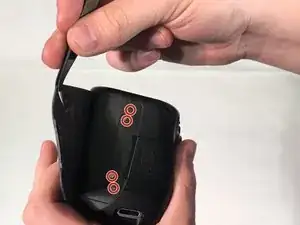

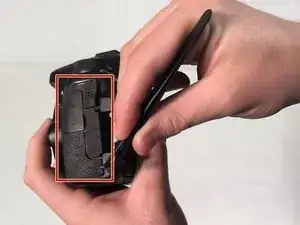

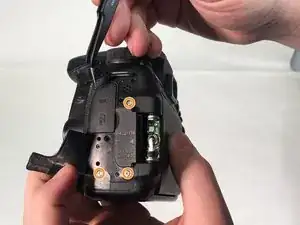

С помощью лопатки отогните резиновую накладку слева, чтобы открыть винты крепления задней панели камеры.

Снимите три винта Phillips #000 с головкой 4 мм, которыми задняя панель крепится к левой стороне камеры.

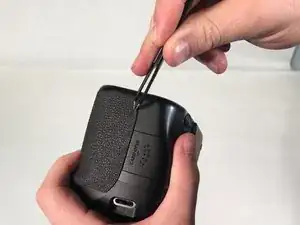

С помощью пинцета отожмите резиновую накладку справа, чтобы открыть винты крепления задней панели.

Снимите четыре винта Phillips #000 с головкой 4 мм, которыми задняя панель крепится к правой стороне камеры.

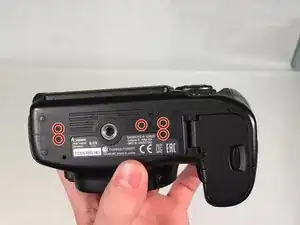

Переверните камеру. Снимите пять винтов Phillips #000 с головкой 5 мм, которыми задняя панель крепится к дну камеры.

Возьмитесь за заднюю панель и аккуратно оттяните её от корпуса камеры.

Задняя панель все ещё будет прикреплена проводами, идущими к ЖК-сенсорному экрану.

Экран все ещё будет прикреплён к камере и не будет снят до шага 10.

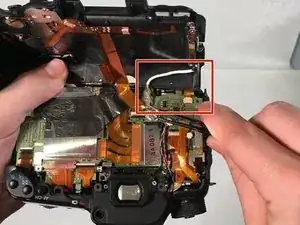

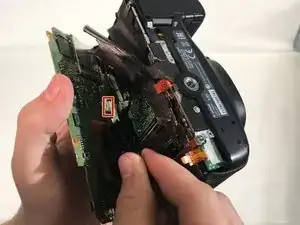

Осторожно отожмите заднюю панель от корпуса камеры, чтобы открыть разъём ЖК (белый провод). Разъём ЖК прикреплён металлической планкой к материнской плате.

Используйте пинцет, чтобы аккуратно отжать металлическую планку-разъём от материнской платы камеры.

Снимите два винта Phillips #000 с головкой 4 мм, которыми ЖК-сенсорный экран крепится к петле на камере.

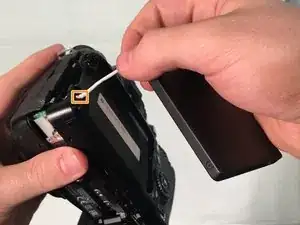

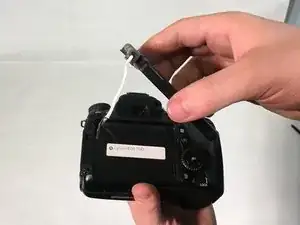

Возьмите экран рукой и аккуратно протяните белый соединительный провод через отверстие в задней панели.

Когда разъём достигнет отверстия, поверните разъём и вытяните его полностью через отверстие.

Вы должны повернуть разъём, чтобы он прошёл через отверстие.

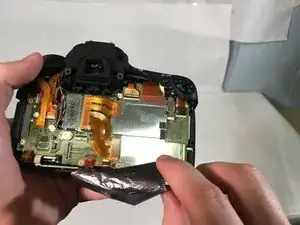

Используйте лопатку, чтобы приподнять край чёрной термоленты.

Медленно оторвите чёрную термоленту.

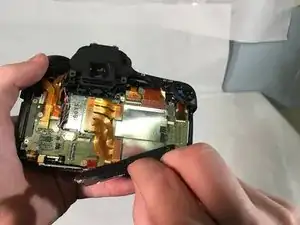

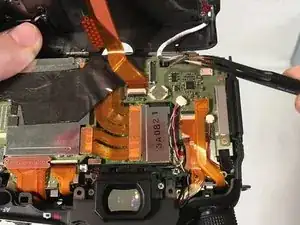

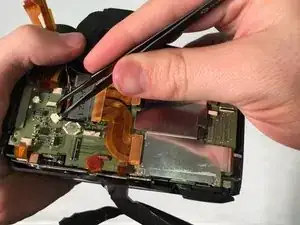

Очень аккуратно с помощью лопатки снимите девять оранжевых ленточных кабелей.

С помощью пинцета снимите два провода, показанные на изображениях.

Осторожно снимайте ленточные кабели, так как они легко рвутся.

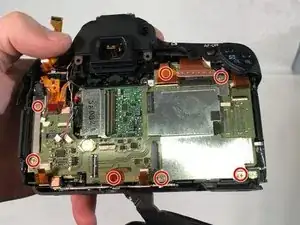

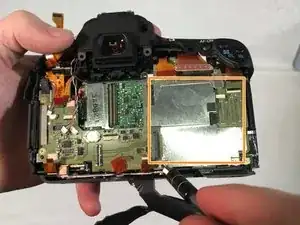

Снимите семь винтов Phillips #000 с головкой 5 мм вокруг материнской платы.

После снятия винтов снимите металлическую пластину, закрывающую чип, вручную.

Это оставит материнскую плату открытой, прикреплённой двумя проводными кабелями снизу.

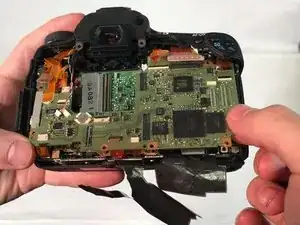

Медленно приподнимите материнскую плату, чтобы открыть два проводных кабеля под ней.

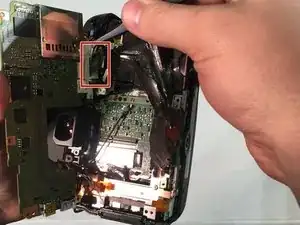

С помощью пинцета отсоедините два проводных кабеля, удерживающих материнскую плату.

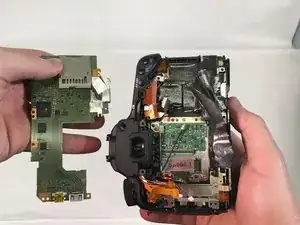

Аккуратно извлеките материнскую плату.
