Замена матрицы Canon EOS 6D

Снимите крышку видоискателя, сжав боковые стороны и сдвинув её вверх.

Откройте крышку отсека батареи, расположенную на нижней части камеры.

Сдвиньте большим пальцем вверх маленькую чёрную перемычку внутри крышки и снимите крышку с камеры.

Подденьте ногтем или плоским концом лопатки резиновое покрытие и аккуратно отклейте его со всех сторон камеры.

Откройте крышки портов HDMI/AV/MIC на боковой стороне камеры, осторожно потянув их нижние края наружу.

Поверните крышки в сторону, чтобы открыть доступ к разъёмам внутри.

Выкрутите следующие винты:

Два серебристых 5 мм, Phillips #00

Один чёрный 6 мм, Phillips #00

Осторожно приподнимите язычок на нижнем крае камеры, чтобы снять крышку портов HDMI/AV/MIC.

Поверните камеру так, чтобы нижняя сторона была обращена к Вам.

Выкрутите следующие винты:

Один 6 мм, Phillips #00

Два 3 мм, Phillips #00

Поверните камеру так, чтобы задняя панель была обращена к Вам.

Выкрутите следующие винты:

Три серебристых 5 мм, Phillips #00

Два чёрных 6 мм, Phillips #00

Один чёрный 4 мм, Phillips #00

Чёрный ленточный кабель соединяет заднюю панель с внутренней частью камеры. Повреждение этого кабеля сделает экран и кнопки на задней панели неработоспособными.

Осторожно наклоните заднюю панель вниз примерно на 90 градусов.

Используйте плоский конец лопатки, чтобы аккуратно отсоединить ленточный кабель изнутри камеры.

Выкрутите винт 8 мм, Phillips #00, с нижней части передней панели камеры.

Поверните камеру так, чтобы сторона со слотом для карты памяти была обращена к Вам.

Выкрутите винт 4 мм, Phillips #00, с нижнего края этой стороны.

Поверните камеру так, чтобы нижняя часть была обращена к Вам.

Выкрутите следующие винты:

Два 8 мм, Phillips #00

Один 4 мм, Phillips #00

Снимите нижнюю панель камеры, потянув язычок внутри отсека батареи наружу.

Поверните камеру так, чтобы передняя панель была обращена к Вам.

Выкрутите следующие винты:

Три 5 мм, Phillips #00

Два 6 мм, Phillips #00

Один 4 мм, Phillips #00

Поверните камеру так, чтобы сторона со слотом для карты памяти была обращена к Вам.

Выкрутите следующие винты:

Один 4 мм с мелкой резьбой, Phillips #00

Два 4 мм с крупной резьбой, Phillips #00

Красный провод динамика прикреплён к внутренней стороне передней панели. Сильное или резкое открытие передней панели может повредить его.

Медленно отогните переднюю панель вправо, не оттягивая её от правого края камеры.

Выкрутите винт 4 мм, Phillips #00, с внутренней стороны передней панели, чтобы отделить панель от провода динамика.

Выкрутите винт 4 мм, Phillips #00, с внутренней стороны верхней панели, находящийся под креплением ремня.

Выкрутите винт 4 мм, Phillips #00, с внутренней стороны верхней панели, находящийся под кнопкой спуска.

Поверните камеру так, чтобы верхняя сторона была обращена к Вам.

Выкрутите винт 6 мм, Phillips #00, рядом с аналоговым экраном.

Поверните камеру так, чтобы задняя панель была обращена к Вам.

Выкрутите винт Phillips #00 из крепления фокусировки видоискателя.

Осторожно отсоедините два светло-коричневых ленточных кабеля на верхней панели:

Правый кабель — подденьте его плоским концом лопатки.

Левый кабель — аккуратно покачивайте пинцетом в направлении вверх, чтобы вывести его из разъёма.

Ленточный кабель соединяет внутреннюю часть верхней панели с корпусом камеры.

Медленно поднимите верхнюю панель примерно на расстояние в один дюйм над корпусом камеры.

Осторожно используйте плоский конец лопатки, чтобы отсоединить ленточный кабель от верхней части камеры.

Удерживайте оставшуюся боковую панель пальцами и аккуратно снимите её с камеры.

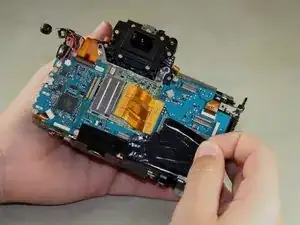

Осторожно отклейте чёрную ленту с задней части камеры.

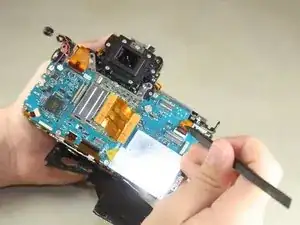

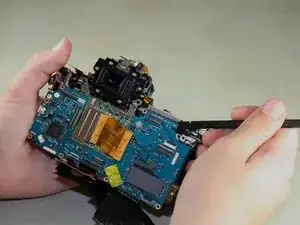

Воспользуйтесь острой частью лопатки, чтобы поднять серебряные фиксаторы на четырёх ленточных кабелях.

Используйте острый конец лопатки, чтобы аккуратно извлечь четыре светло-коричневых ленточных кабеля.

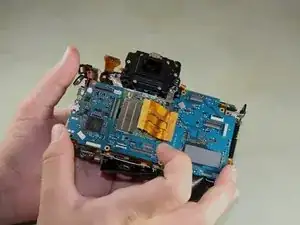

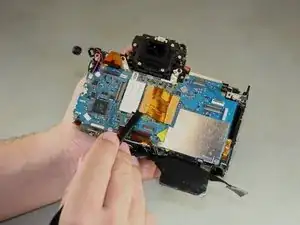

Воспользуйтесь плоским концом лопатки, чтобы поднять большой светло-коричневый ленточный кабель в центре камеры.

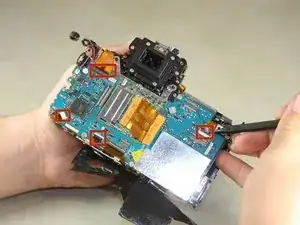

Выкрутите два винта длиной 4 мм с металлической пластины на задней стороне камеры.

Аккуратно снимите металлическую пластину с помощью острого конца лопатки.

Выкрутите шесть винтов Phillips #00 длиной 4 мм с задней стороны камеры.

Вставьте плоский конец лопатки под верхнюю часть большой синей панели и аккуратно отсоедините её.

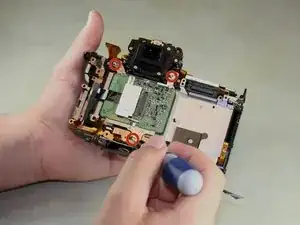

Выкрутите три винта Torx T6 длиной 6 мм с задней стороны камеры.

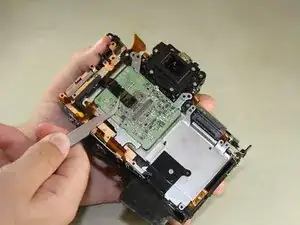

Пинцетом снимите небольшую металлическую пластину и тонкую полоску чёрной ленты под ней.

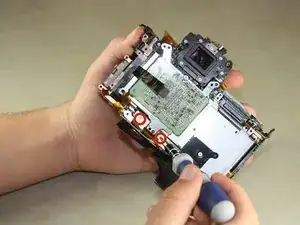

Выкрутите два винта Phillips #00 с задней стороны камеры.

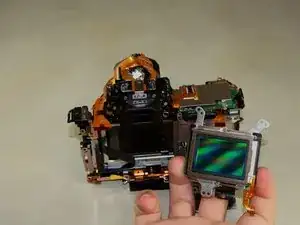

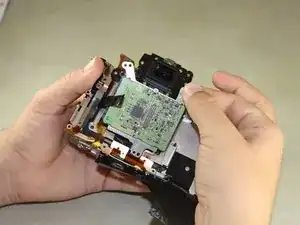

Пальцами захватите верхнюю часть сенсора изображения и слегка потяните его наружу.

Поднимите сенсор вверх, к верхней части камеры.
