Canon EOS 7D Ремонт согнутого контакта CF/Замена картридера

Сначала нужно выкрутить винты с наружной стороны. Начните с трёх винтов на левой стороне камеры (если смотреть сзади).

Чтобы добраться до этих винтов, необходимо снять передние резиновые накладки. Подденьте пластиковой лопаткой край и оторвите остальную часть.

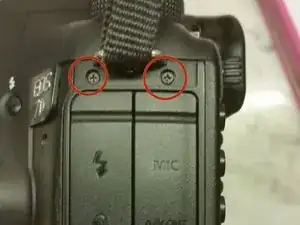

После снятия резины выкрутите два верхних винта, показанных на фото.

После удаления двух верхних винтов нужно выкрутить нижний винт.

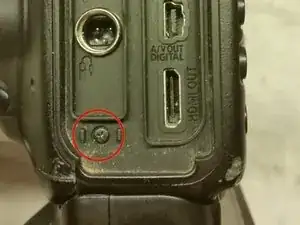

Откройте крышки портов, чтобы получить доступ к винту, и удалите его.

Затем нужно выкрутить три винта на дне. Их можно выкручивать в любом порядке.

Далее необходимо выкрутить четыре верхних винта. Они находятся за видоискателем.

Снимите наглазник, сжав боковые части и потянув вверх.

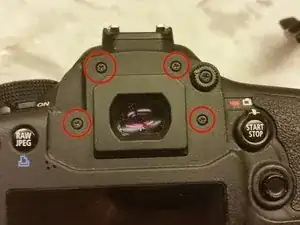

После снятия наглазника Вы увидите четыре винта.

Удалите эти четыре винта в любом порядке.

Последний винт, фиксирующий заднюю панель камеры, расположен под резинкой для большого пальца. Проделайте то же самое: подденьте резинку и отогните, начиная сверху.

Всю деталь снимать не нужно, достаточно отогнуть насколько требуется, чтобы открыть доступ к винту.

Когда появится доступ к финальному винту, выкрутите его.

На этом этапе задняя панель готова к снятию.

Не тяните сильно вверх, поскольку всё ещё подключён кабель. Вместо этого проведите пластиковой лопаткой вдоль низа и приоткрывайте, пока не увидите гибкий кабель, фиксирующий заднюю панель.

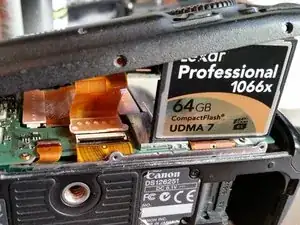

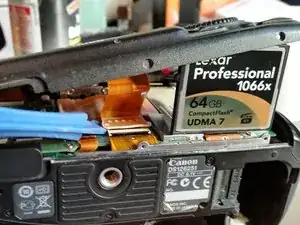

Чтобы отсоединить соединительный гибкий кабель, можно использовать что‑то, чтобы зафиксировать его вверху (в примере использована CF-карта), или просто подержать его другой рукой.

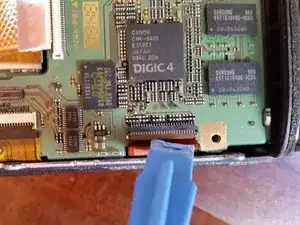

Используйте пластиковой лопаткой, чтобы поддеть нижний разъём и вытащить его из гнезда.

После отключения поднимите заднюю панель и отложите в сторону — она не понадобится до сборки.

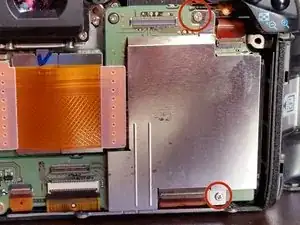

Далее нужно выкрутить два винта, фиксирующие экран логической платы.

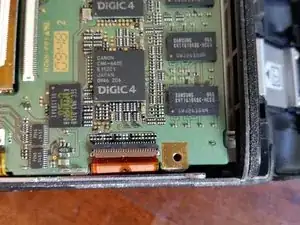

Затем снимите экран, чтобы увидеть двойные процессоры Digic 4.

Теперь необходимо отключить гибкие кабели.

Порядок отключения не принципиален, важно лишь отключить все кабели.

При сборке полезно протереть контакты в конце очистителем, например изопропиловым спиртом.

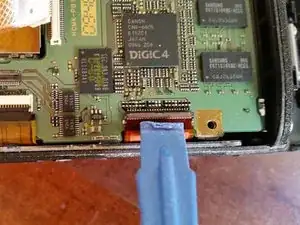

Большинство кабелей можно отсоединить, подняв фиксирующую планку.

Для этого вставьте пластиковой лопаткой под край и подденьте.

Когда кабель ослабнет, используйте пинцет или просто пальцы, чтобы вынуть кабель.

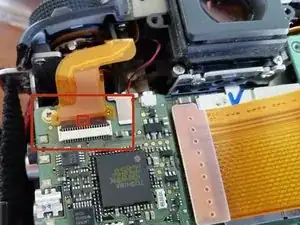

Далее нужно удалить два центральных кабеля. Используйте тот же метод, или если фиксирующей планки нет, аккуратно тяните кабель прямо наружу.

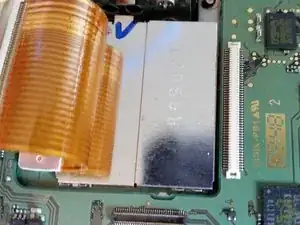

Поднимите самый большой гибкий кабель, соединяющий сенсор с платой.

Используйте пластиковой лопаткой.

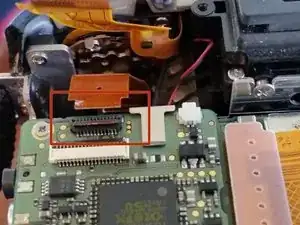

Далее удалите гибкий кабель в нижнем левом углу. У него нет фиксирующей планки, поэтому вытяните его пинцетом или пальцами.

Удалите кабель в правом верхнем углу. У него также нет планки — вытяните его прямо. Отведите его в сторону.

Это даст доступ к кабелю под ним, который можно удалить следующим.

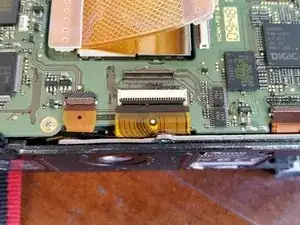

Поднимите планку и выньте кабель.

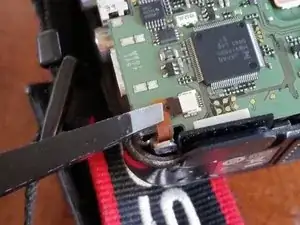

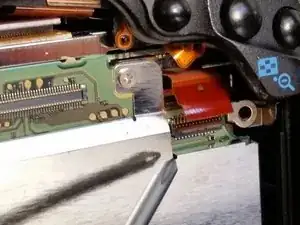

Далее можно удалить красно‑чёрный силовой кабель. Он отличается от остальных и снимается либо пластиковой лопаткой, либо очень маленькими плоскогубцами.

Последний кабель для снятия находится в правом верхнем углу.

Поднимите планку и выньте его.

Теперь, когда все кабели отключены, необходимо выкрутить винты.

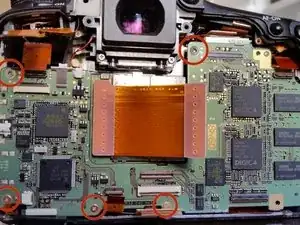

Удалите все отмеченные винты, фиксирующие плату.

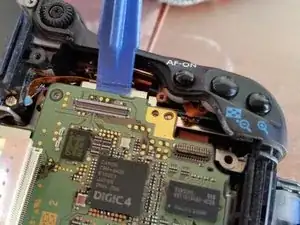

Теперь плата готова к извлечению. В верхнем правом углу есть разъём, поэтому её нельзя тянуть резко. Подденьте пластиковой лопаткой под верхний правый угол платы и приподнимите.

Когда разъём будет отсоединён, осторожно извлеките плату и отложите в сторону.

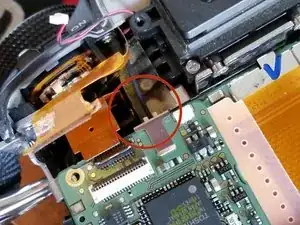

При сборке: убедитесь, что чёрная трубка вставлена в паз на плате — это легко пропустить.

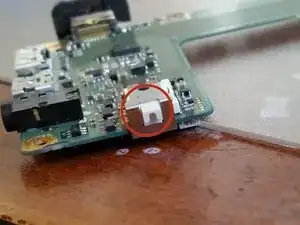

После извлечения главной платы можно приступать к снятию кард-ридера.

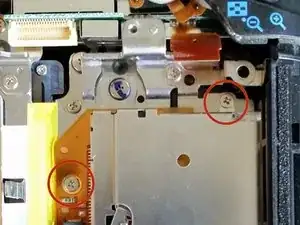

Удалите первые два винта, фиксирующие разъём.

Затем удалите нижний последний винт, который удерживает кард-ридер.

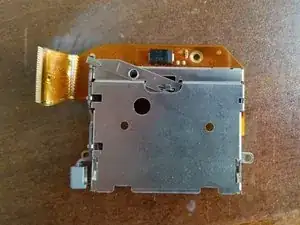

Кард-ридер теперь можно извлечь.

Начните с того, что сдвиньте кард-ридер внутрь от внешнего слота.

Когда он освободится, поднимите кард-ридер вертикально вверх.

Вставьте новую деталь в слот и выполните все шаги в обратном порядке. См. примечания по сборке.
