Разборка Canon EOS 60D Снятие задней панели

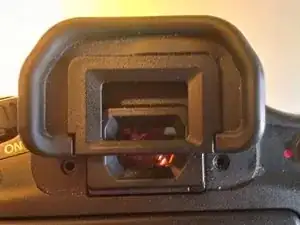

Снимать окуляр легко. Существует два метода: вы можете сделать это самостоятельно, или положить камеру в сумку с десяток раз, и в какой-то момент он просто отвалится.

Удерживайте окуляр за стороны крепко (указательным пальцем и большим). Покачайте его вверх, пока он не снимется.

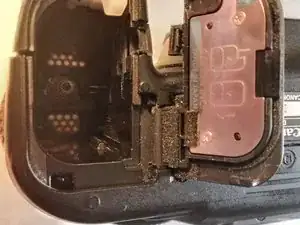

Откройте дверцу батареи

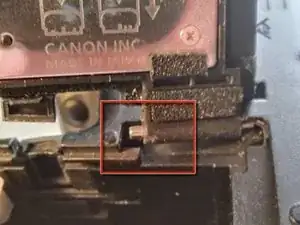

Поверните дверцу, чтобы одна сторона петли выскочила (см. фото №2)

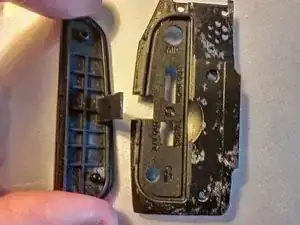

Выдвиньте другой штифт (он выскакивает так же, но это проще)

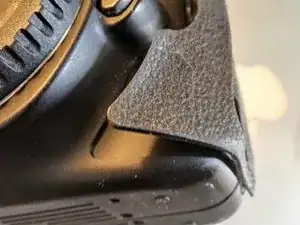

Используйте тонкий пластиковый предмет, лопатку или ноготь (если есть) чтобы приподнять край накладки и медленно потянуть вверх.

Повторите для оставшихся двух накладок

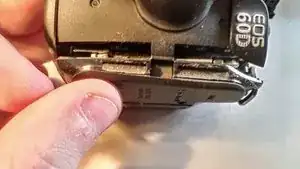

Большая накладка со стороны батареи легче всего для начала. Она нужна для снятия передней и задней панелей.

Маленькая накладка сзади немного сложнее для начала, но снять её не так уж и трудно.

Накладка на AV-панели будет легче, если открыть крышку AV-разъема.

Удалите клей, как резиновый клей, просто проведя пальцем по нему — он отойдет.

По желанию, бросьте скатанный клей в людей, притворяясь, что это сопля :)

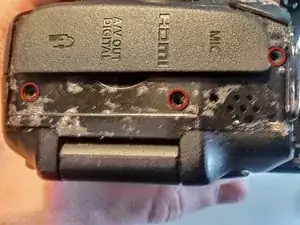

Удалите 3 винта

Также удалите маленький винт под крышкой Flip

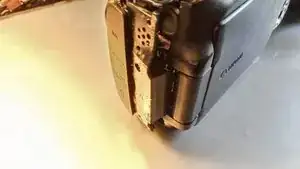

Используя лопатку, ноготь или другой тонкий пластиковый инструмент, подденьте панель от камеры

Начните с передней части камеры. Потягивание за резиновую крышку AV может быть достаточным, чтобы она отделилась от корпуса

Поднимите только на 6-12 мм. Существует планка, которую нужно вытащить

Выдвиньте заднюю часть крышки.
