Замена разъема микрофона и дистанционного управления на Canon EOS 6D

Снимите крышку видоискателя, сжав её с боков и потянув вверх.

Откройте крышку отсека батареи, расположенную в нижней части камеры.

Сдвиньте указательным пальцем вверх маленькую черную перемычку внутри крышки отсека батареи и снимите крышку с камеры.

Подденьте ногтем или плоским концом лопатки резиновое покрытие и аккуратно отклейте его со всех сторон камеры.

Откройте крышки разъемов HDMI/AV/MIC на боковой стороне камеры, аккуратно потянув их нижнюю часть наружу.

Поверните крышки в сторону, чтобы открылись разъемы внутри.

Выкрутите следующие винты:

Два серебряных 5 мм, крестовая отвертка #00

Один черный 6 мм, крестовая отвертка #00

Снимите крышку разъемов HDMI/AV/MIC, аккуратно подняв язычок на нижнем краю камеры.

Поверните камеру так, чтобы дном она была обращена к вам.

Выкрутите следующие винты:

Один 6 мм, крестовая отвертка #00

Два 3 мм, крестовая отвертка #00

Поверните камеру так, чтобы задняя панель была обращена к вам.

Выкрутите следующие винты:

Три серебряных 5 мм, крестовая отвертка #00

Два черных 6 мм, крестовая отвертка #00

Один черный 4 мм, крестовая отвертка #00

Черный ленточный шлейф соединяет заднюю панель с внутренней частью камеры. При его повреждении задний экран и кнопки перестанут работать.

Осторожно наклоните заднюю панель вниз примерно на 90 градусов.

Используйте плоский конец лопатки, чтобы аккуратно отсоединить ленточный шлейф от внутренней стороны камеры.

Выкрутите винт 8 мм, крестовая отвертка #00, с нижней стороны передней части камеры.

Поверните камеру так, чтобы сторона со слотом для карты памяти была обращена к вам.

Выкрутите винт 4 мм, крестовая отвертка #00, с нижнего края этой стороны.

Поверните камеру так, чтобы дном она была обращена к вам.

Выкрутите следующие винты:

Два 8 мм, крестовая отвертка #00

Один 4 мм, крестовая отвертка #00

Снимите нижнюю панель камеры, потянув за язычок внутри отсека батареи.

Поверните камеру так, чтобы передняя часть была обращена к вам.

Выкрутите следующие винты:

Три 5 мм, крестовая отвертка #00

Два 6 мм, крестовая отвертка #00

Один 4 мм, крестовая отвертка #00

Поверните камеру так, чтобы сторона со слотом для карты памяти была обращена к вам.

Выкрутите следующие винты:

Один 4 мм с мелкой резьбой, крестовая отвертка #00

Два 4 мм с крупной резьбой, крестовая отвертка #00

Красный провод динамика прикреплён к внутренней стороне передней панели. Резкое открытие передней панели может привести к его обрыву.

Медленно отогните переднюю панель вправо, не оттягивая её от правого края камеры.

Выкрутите винт 4 мм, крестовая отвертка #00, с внутренней стороны передней панели, чтобы отделить панель от провода динамика.

Выкрутите винт 4 мм, крестовая отвертка #00, с внутренней стороны верхней панели, под креплением ремня.

Выкрутите винт 4 мм, крестовая отвертка #00, с внутренней стороны верхней панели, под кнопкой спуска затвора.

Поверните камеру так, чтобы верхняя часть была обращена к вам.

Выкрутите винт 6 мм, крестовая отвертка #00, рядом с аналоговым экраном.

Поверните камеру так, чтобы задняя панель была обращена к вам.

Выкрутите винт, крестовая отвертка #00, с фокусировки видоискателя.

Аккуратно отсоедините два светло-коричневых ленточных шлейфа на верхней панели:

Правый шлейф — подденьте его плоским концом лопатки.

Левый шлейф — аккуратно расшатайте его пинцетом в направлении вверх.

Ленточный шлейф соединяет внутреннюю часть верхней панели с корпусом камеры.

Медленно поднимите верхнюю панель на высоту около 2,5 см от корпуса.

Аккуратно используйте плоский конец лопатки, чтобы отсоединить ленточный шлейф сверху камеры.

Пальцами возьмитесь за оставшуюся боковую панель и аккуратно отщелкните её от камеры.

Поверните камеру так, чтобы её нижняя часть была обращена к вам.

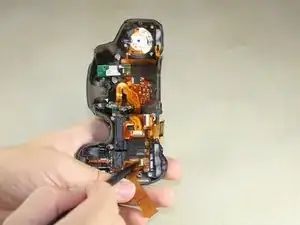

Воспользуйтесь лопаткой, чтобы отсоединить светло-коричневый ленточный провод с нижнего края камеры.

Поверните камеру так, чтобы сторона с разъёмом микрофона была обращена к вам.

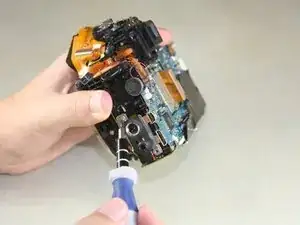

Открутите винт длиной 4 мм с крестообразным шлицем Phillips #00, расположенный выше разъёма микрофона.

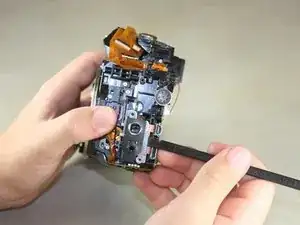

Воспользуйтесь плоским концом лопатки, чтобы аккуратно поднять правую сторону разъёма.

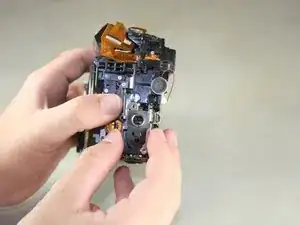

Удерживайте разъём пальцами за боковые стороны и слегка покачивайте его вверх и вниз, одновременно потягивая наружу, чтобы извлечь его.
