Замена заднего ЖК-экрана Canon EOS 6D

Снимите крышку видоискателя, сжав боковые стороны и сдвинув её вверх.

Откройте отсек батареи внизу камеры.

Используйте большой палец, чтобы сдвинуть маленькую чёрную защёлку внутри крышки батарейного отсека вверх и снять крышку с корпуса камеры.

Подденьте резиновое покрытие ногтем или плоским концом лопатки и аккуратно снимите его со всех сторон корпуса камеры.

Откройте крышки портов HDMI/AV/MIC на боковой стороне камеры, аккуратно потянув за нижнюю часть крышек наружу.

Поверните крышки в сторону, чтобы получить доступ к разъёмам внутри.

Снимите следующие винты:

Два серебристых винта Phillips 5 мм, под отвертку #00

Один чёрный винт Phillips 6 мм, под отвертку #00

Снимите крышку портов HDMI/AV/MIC, аккуратно приподняв язычок на нижней кромке корпуса.

Поверните камеру так, чтобы нижняя сторона была обращена к вам.

Снимите следующие винты:

Один винт Phillips 6 мм, под отвертку #00

Два винта Phillips 3 мм, под отвертку #00

Поверните камеру так, чтобы задняя панель была обращена к вам.

Снимите следующие винты:

Три серебристых винта Phillips 5 мм, под отвертку #00

Два чёрных винта Phillips 6 мм, под отвертку #00

Один чёрный винт Phillips 4 мм, под отвертку #00

Чёрная гибкая шлейф-лента соединяет заднюю панель с внутренней частью камеры. Повреждение этой ленты сделает задний экран и кнопки неработоспособными.

Осторожно наклоните заднюю панель вниз примерно под прямым углом (~90 градусов), удерживая её пальцами.

Плоским концом лопатки аккуратно отожмите шлейф-ленту от внутренней части камеры.

Отсоедините две светло-коричневые гибкие шлейф-ленты от задней стороны ЖК-экрана, крепко захватив каждую пинцетом и аккуратно потянув строго влево.

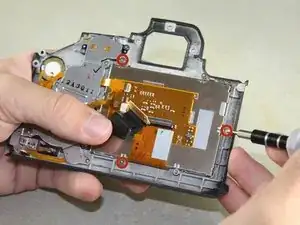

Снимите три винта Phillips 3 мм под отвертку #00 с внутренней стороны панели.

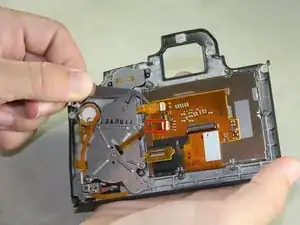

Осторожно оторвите чёрную ленту по верхней кромке экрана (на изображении не показано).

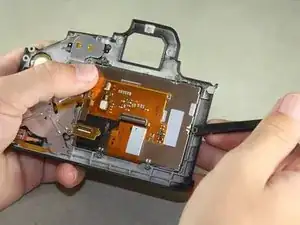

Снимите экран, используя плоский край лопатки, аккуратно поднимая сборку экрана с её серебристых направляющих штифтов.
