Замена объектива или материнской платы в камере Samsung Galaxy

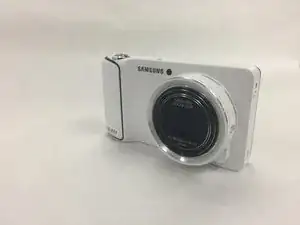

Подготовьте камеру и необходимые инструменты. Убедитесь, что батарея извлечена перед началом работы.

Выполните действия из инструкции по замене батареи до третьего шага, чтобы извлечь её.

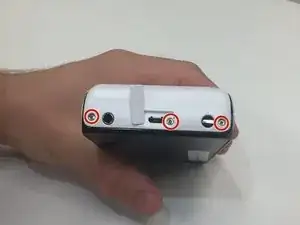

Открутите все семь винтов длиной 4 миллиметра с помощью биты PH000.

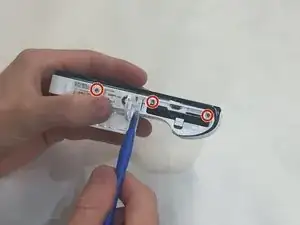

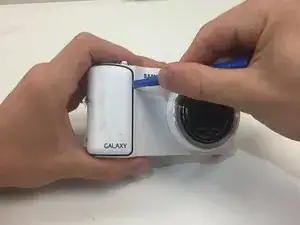

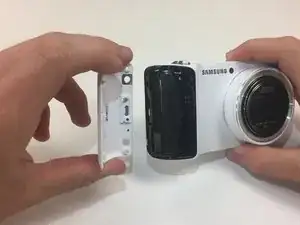

Используйте пластиковую раздвижную лопатку, чтобы снять крышку с боковой стороны камеры, противоположной объективу.

Откройте отсек для батареи и открутите 2 винта. После этого удалите белый стикер, закрывающий винт в нижней части камеры, и открутите этот винт. После снятия этих винтов нижняя часть дисплея освобождается.

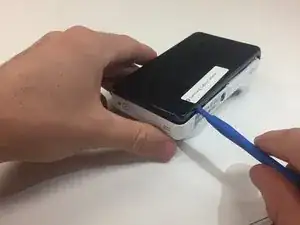

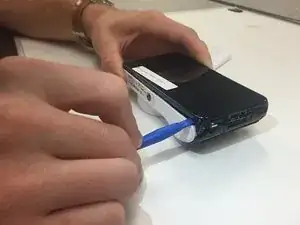

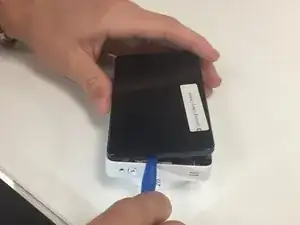

Начиная с боковой стороны камеры, противоположной объективу, используя пластиковую лопатку, аккуратно отсоедините экран от основного корпуса по всему периметру.

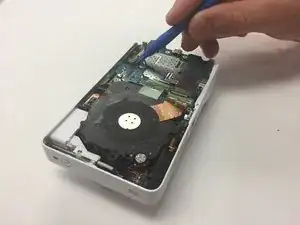

Используйте пластиковую лопатку, чтобы отсоединить разъём от материнской платы.

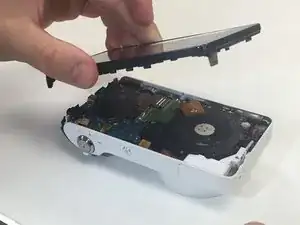

Полностью извлеките экран и отложите его в сторону.

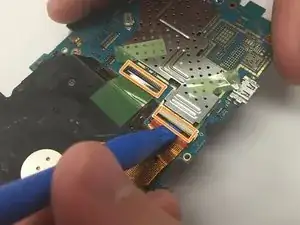

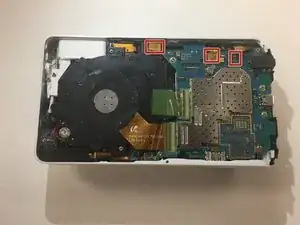

Используя пластиковую лопатку, отсоедините три разъёма от материнской платы.

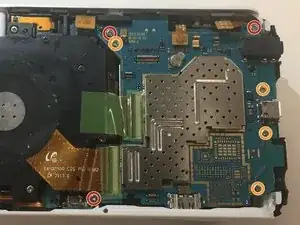

Открутите три винта длиной 3,5 мм (обозначены красными кружками), используя биту PH000.

Открутите четыре винта длиной 2 мм (обозначены оранжевыми кружками), используя биту PH000.

Открутите три винта длиной 3 мм, которые крепят блок объектива к основному корпусу, используя биту PH000.

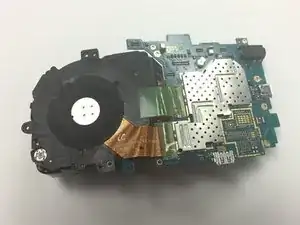

Аккуратно извлеките объектив и материнскую плату из основного корпуса.

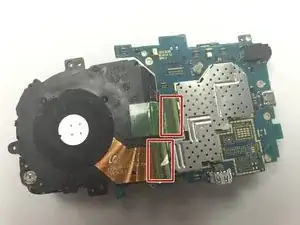

Удалите стикеры с разъёмов.

Откройте защёлки разъёмов.

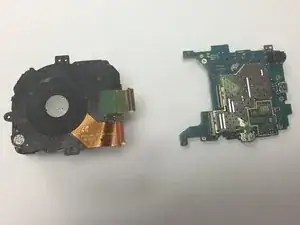

Разъедините объектив и материнскую плату.

Теперь можно заменить материнскую плату или объектив на новую деталь.
