Замена объектива Sony Cyber-shot DSC-HX80

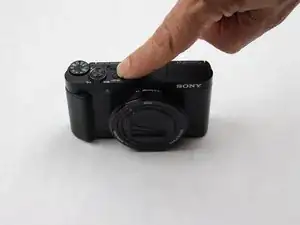

Перед разборкой любых частей камеры выключите питание, нажав кнопку ВКЛ/ВЫКЛ. Кнопка ВКЛ/ВЫКЛ расположена сверху камеры.

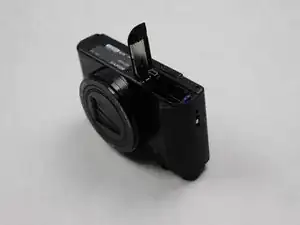

Откройте отсек, расположенный в нижней части камеры. Сдвиньте переключатель LOCK/OPEN в положение OPEN. Найдите маленькую синюю вкладку сбоку. Потяните её в направлении от батареи. Извлеките батарею и отложите её в сторону.

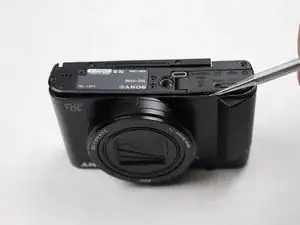

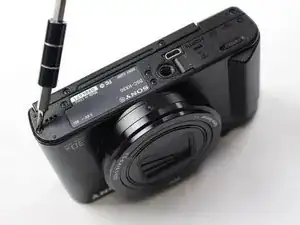

Положите камеру вверх дном и снимите винты в нижней части камеры с помощью отвертки PH000.

По завершении этого шага будет всего пять крестообразных винтов 0,4 мм. Поместите винты на магнитный коврик или в полиэтиленовый пакет.

Оставьте два винта, удерживающие ЖК-экран на месте.

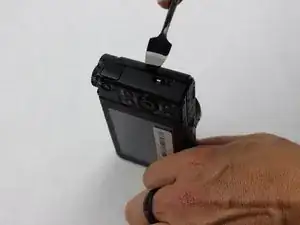

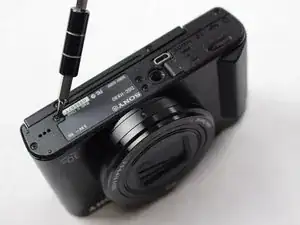

Продолжайте работу по бокам камеры, пока все винты не будут извлечены.

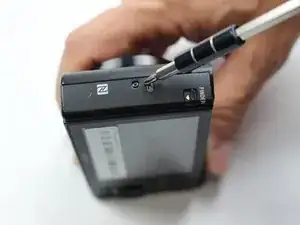

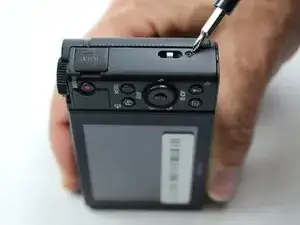

В дополнение к пяти винтам снизу, ещё три чёрных крестообразных винта 0,4 мм расположены там, где показано на фото. Поместите их на магнитный коврик или в полиэтиленовый пакет.

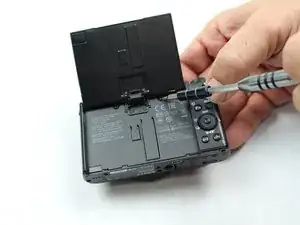

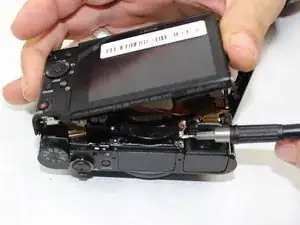

Поднимите ЖК-экран вверх. Снимите винты, расположенные под ЖК-экраном, с помощью отвертки PH000 крестообразного типа.

Для этого шага будет ещё три чёрных крестообразных винта 0,3 мм. Поместите их на магнитный коврик или в полиэтиленовый пакет.

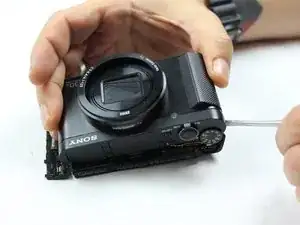

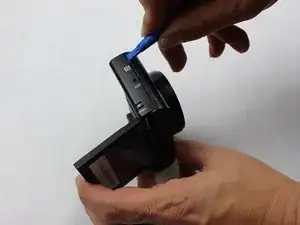

Сначала используйте пластиковые инструменты для вскрытия из набора iFixit. Если корпус/детали не отделяются друг от друга, в крайнем случае используйте металлические лопатки, чтобы ослабить/разъединить пластиковый корпус камеры. Имейте в виду, что могут быть дополнительные винты, удерживающие части вместе. Работайте аккуратно и отделяйте стороны равномерно.

После ослабления пластиковых кромок камеры аккуратно потяните ЖК-экран вверх.

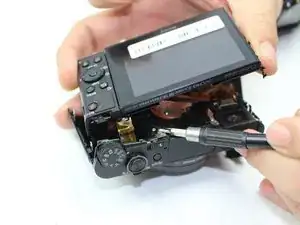

Найдите два серебристых винта 0,3 мм, которые удерживают переднюю панель экрана на месте. Снимите винты отверткой PH000 крестообразного типа.

Поместите два винта 0,3 мм на магнитный коврик или в полиэтиленовый пакет.

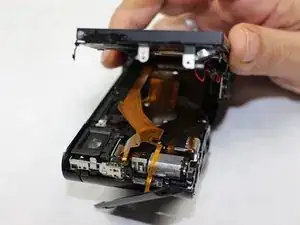

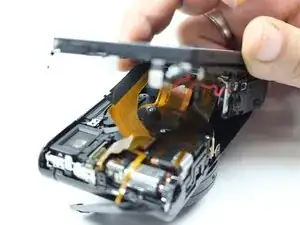

Найдите тонкую серебристую пластину с прикреплённой золотистой пластиковой шлейф-лентой. Эта лента удерживает объектив и остальные части камеры вместе.

Найдите два серебристых крестообразных винта 0,3 мм на серебристой пластине. Снимите их отверткой PH000. Поместите два винта на магнитный коврик или в полиэтиленовый пакет.

После снятия винтов и золотистой шлейф-ленты передний объектив полностью отсоединится от камеры.

Замените передний объектив новым.
