Sony Cyber-shot DSC-HX300 Замена разъёма HDMI/USB

Убедитесь, что камера выключена

Переверните камеру. На изображении показано дно камеры.

Отодвиньте крышку отсека аккумулятора от корпуса камеры.

Нажмите синюю защёлку, фиксирующую аккумулятор. Аккумулятор выскочит.

Извлеките аккумулятор.

Обязательно извлеките аккумулятор перед разборкой, чтобы избежать поражения электричеством.

Снимите 3 винта с крестовой головкой (4 мм), расположенные на задней панели камеры.

Снимите 2 винта с крестовой головкой (4 мм) на правой стороне камеры.

Переверните камеру вниз лицом и снимите оставшиеся 3 винта с крестовой головкой (4 мм), удерживающие пластиковый корпус камеры.

С помощью пластикового инструмента для вскрытия разомкните пластиковый корпус камеры.

Отключите ленточный кабель, соединяющий экран с корпусом камеры.

Осторожно отсоедините 7 ленточных кабелей, подключённых к материнской плате.

Снимите 2 винта с крестовой головкой (5 мм) на креплении динамика.

Снимите 3 винта с крестовой головкой (4 мм), которые фиксируют материнскую плату в корпусе камеры.

Поднимите крепление динамика и извлеките его.

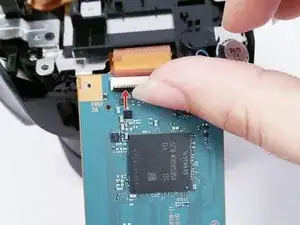

Осторожно отключите ленточный кабель, соединяющий разъём HDMI с материнской платой.

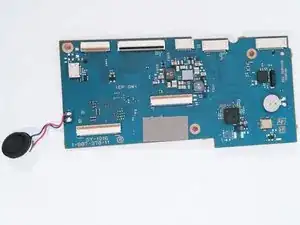

После снятия материнской платы можно установить замену.

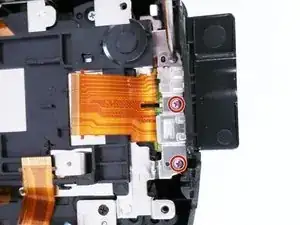

Снимите 3 винта с крестовой головкой (4 мм), фиксирующие монтажную планку над разъёмом HDMI/USB.

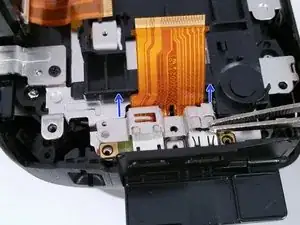

Поднимите монтажную планку и извлеките разъём HDMI/USB из камеры.

После удаления разъёма HDMI/USB можно установить замену.
