Замена объектива Sony Cyber-shot DSC-HX90V

Поместите устройство так, чтобы нижняя часть камеры была направлена вверх.

Удалите пять помеченных винтов крестовой отвёрткой Phillips #000.

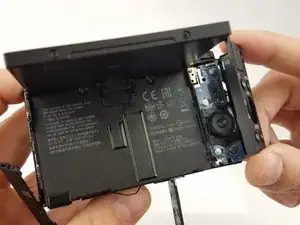

Вставьте лопатку в отмеченное стрелкой место и осторожно снимите нижнюю панель.

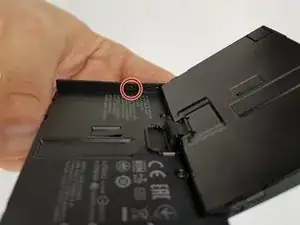

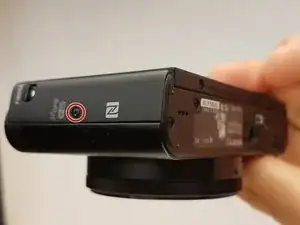

Удалите помеченный винт на боковой стороне камеры крестовой отвёрткой Phillips #000.

Удалите помеченный винт крестовой отвёрткой Phillips #000.

Ориентируйте устройство так, чтобы объектив был направлен вниз.

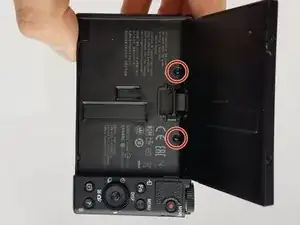

Удалите два чёрных винта M1.4 x 3.5 с крестообразной головкой, используя отвёртку Phillips #000.

Ориентируйте устройство так, чтобы объектив был направлен вниз.

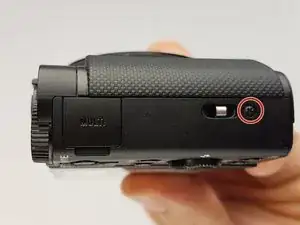

Удалите чёрный винт M1.4 x 3.5 с крестообразной головкой.

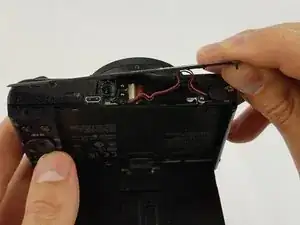

Используйте пластиковый инструмент для вскрытия и, применив поддевательное движение, снимите боковую крышку камеры.

Крышка должна сниматься легко, но вы можете услышать лёгкие щелчки или хрусты.

Удалите небольшой винт под крышкой мульти/USB.

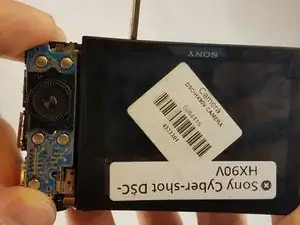

Используйте пластиковый инструмент для вскрытия, чтобы снять плату кнопок.

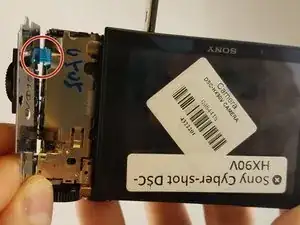

Отключайте шлейф платы управления аккуратно. При использовании инструментов возможны необратимые повреждения платы управления. Используйте только пальцы.

Отключите шлейф платы управления, осторожно покачивая его кончиками пальцев. После отключения отложите плату управления в сторону.

Дисплей очень хрупкий. Обращайтесь бережно. Не используйте инструменты для снятия экрана.

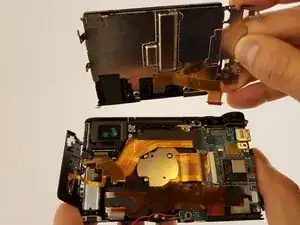

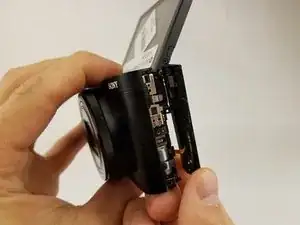

Поднимите металлическую пластину и ЖК-экран одновременно до положения, перпендикулярного камере.

Дисплей очень хрупкий. Обращайтесь бережно. Не используйте инструменты для снятия экрана.

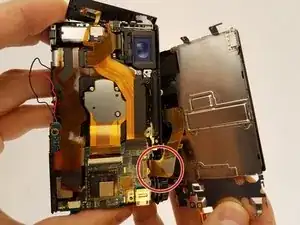

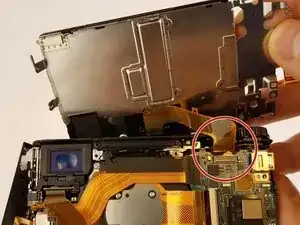

Отсоедините ленточный кабель, соединяющий ЖК-дисплей с датчиком камеры и отсеком для батареи.

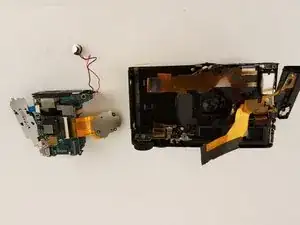

Убедитесь, что все ленточные кабели отключены, и снимите материнскую плату.

Ленточные провода легко повредить.

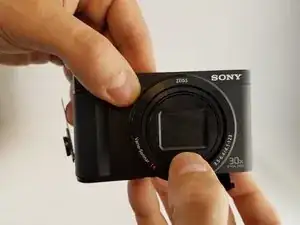

Нажмите на объектив пальцем.

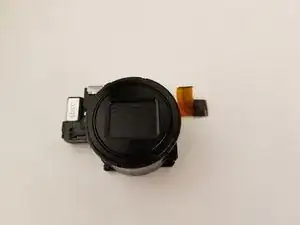

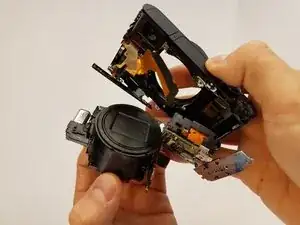

Осторожно вытащите корпус объектива из камеры.

Убедитесь, что все ленточные провода отключены.
