Замена видоискателя Sony Cyber-shot DSC-HX80
Если видоискатель повреждён или работает неправильно, выполните эти шаги, чтобы заменить его на новый. Эти шаги также помогут при замене кнопки спуска затвора и вспышки. Для этого руководства вам понадобится отвертка PH000, пластиковый инструмент для открытия, металлические лопатки и магнитный коврик или пластиковый пакет.
Шаг 1

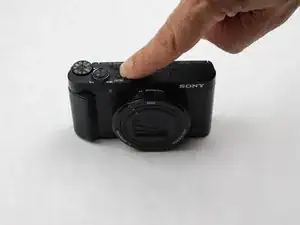

Перед разборкой любой части камеры выключите питание, нажав кнопку ON/OFF. Кнопка ON/OFF расположена сверху камеры.
Шаг 2

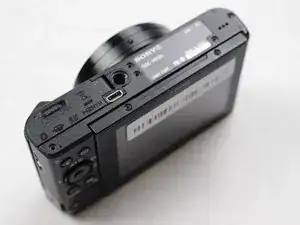

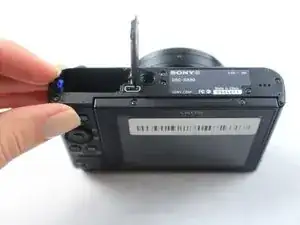

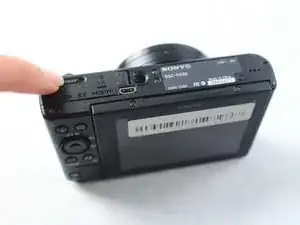

Откройте отсек, расположенный внизу камеры. Переместите переключатель LOCK/OPEN в положение OPEN. Найдите маленькую синюю защёлку на боковой стороне. Потяните её в направлении от батареи. Извлеките батарею и отложите в сторону.
Шаг 3

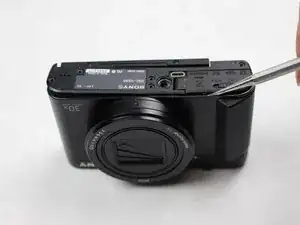

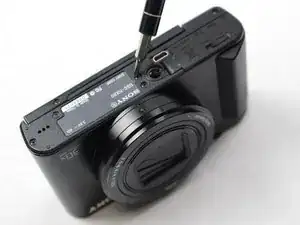

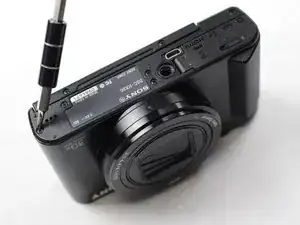

Используйте отвертку PH000 с крестообразным шлицем, чтобы выкрутить винты. Начинайте отвинчивать с нижней части камеры. В конце этого шага будет всего пять чёрных крестообразных винтов 0.4 мм. Разместите их на магнитном коврике или в пластиковом пакете.
Шаг 4

Не удаляйте винты, скрепляющие ЖК-экран.
Шаг 5

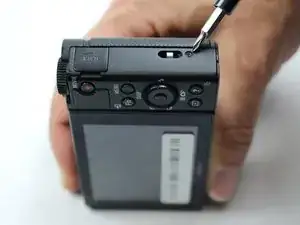

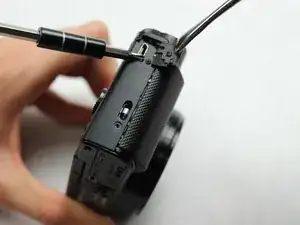

Продолжайте работать вдоль кромки корпуса камеры, пока не будут удалены все винты. В дополнение к пяти винтам снизу будет ещё три чёрных крестообразных винта 0.4 мм. Разместите их на магнитном коврике или в пластиковом пакете.
Шаг 6


Перегните ЖК-экран вверх.

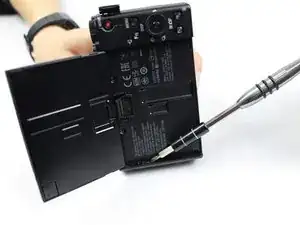

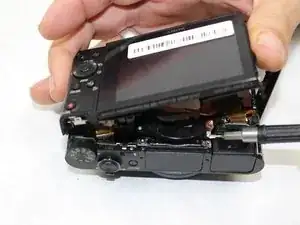

Используйте отвертку PH000, чтобы снять винты, расположенные под ЖК-экраном. На этом шаге будут ещё три чёрных крестообразных винта 0.3 мм. Разместите их на магнитном коврике или в пластиковом пакете.
Шаг 7

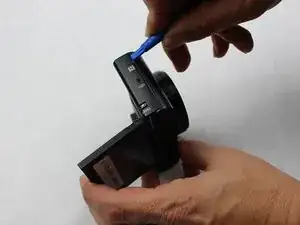

Сначала используйте пластиковые инструменты для вскрытия, входящие в комплект. Если корпус/детали не разъединяются, используйте металлическую лопатку, чтобы ослабить/разделить пластиковый корпус камеры. Учтите, что может быть больше винтов, скрепляющих части. Работайте аккуратно и разделяйте стороны равномерно.
Шаг 8

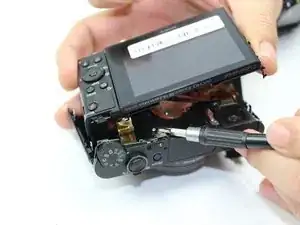

После ослабления пластиковых кромок корпуса аккуратно потяните сторону с ЖК-экраном вверх.
Шаг 9

Найдите два серебристых винта, которые удерживают верхнюю панель на месте.
Используйте отвертку PH000, чтобы удалить винты. Разместите два серебристых крестообразных винта 0.3 мм на магнитном коврике или в пластиковом пакете.
Шаг 10

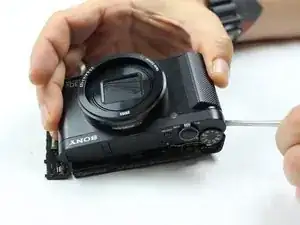

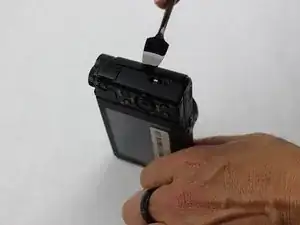

Используйте металлическую лопатку, чтобы отстранить верхнюю деталь от остальной части камеры. Будьте крайне осторожны, так как тонкая золотая плёнка/пластиковая лента удерживает верхнюю панель соединённой с остальной частью камеры.
Шаг 11

Ищите винты на печатной плате. Эти винты позволяют тонкой золотой плёнке/пластиковой ленте соединять верхнюю панель с остальной частью камеры.
Снимите винты платы с помощью отвертки PH000. Разместите два серебристых крестообразных винта 0.4 мм на магнитном коврике или в пластиковом пакете.
Шаг 12

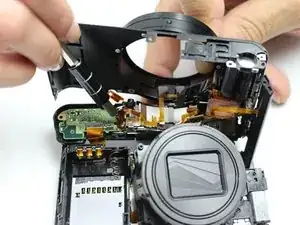

Аккуратно оттяните печатную плату от верхней панели камеры. Верхняя панель будет отсоединена от остальной части корпуса. Снятие верхней части камеры облегчит доступ к видоискателю.
Шаг 13

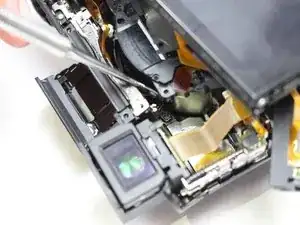

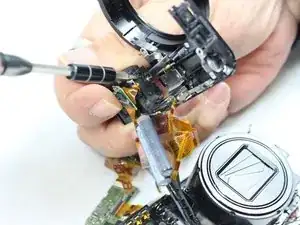

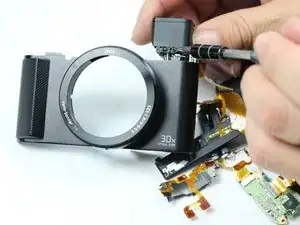

Найдите три чёрных крестообразных винта 0.3 мм вокруг видоискателя.
Удалите винты с помощью отвертки PH000. Разместите винты на магнитном коврике или в пластиковом пакете.
Шаг 14

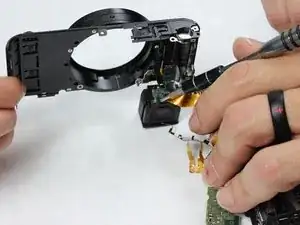

Найдите ещё один чёрный крестообразный винт 0.3 мм, расположенный в нижней части видоискателя. Этот винт прикрепляет печатную плату к видоискателю.
Удалите винт с помощью отвертки PH000. Разместите винт на магнитном коврике или в пластиковом пакете.
Шаг 15

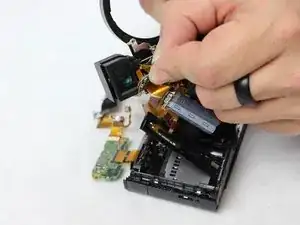

Осторожно отсоедините печатную плату от видоискателя.
Шаг 16

После снятия печатной платы найдите два чёрных крестообразных винта 0.3 мм в нижней части видоискателя. Снимите винты с помощью отвертки PH000. Разместите винты на магнитном коврике или в пластиковом пакете.
Шаг 17

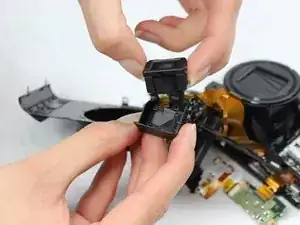

Аккуратно извлеките видоискатель из пластикового корпуса.
Замените видоискатель на новый элемент.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
