Замена кнопки затвора Sony Cyber-shot DSC-HX80

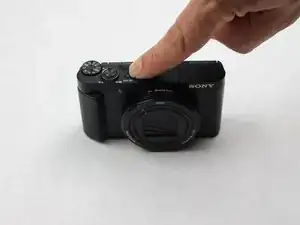

Перед разборкой любой части камеры выключите питание, нажав на кнопку ВКЛ/ВЫКЛ. Кнопка ВКЛ/ВЫКЛ расположена на верхней части камеры.

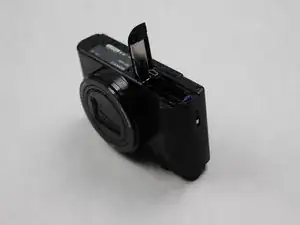

Откройте отсек, расположенный в нижней части камеры. Сдвиньте переключатель LOCK/OPEN в положение OPEN. Найдите маленькую синюю защёлку на боковой стороне. Потяните её в направлении, противоположном батарее. Извлеките батарею и отложите в сторону.

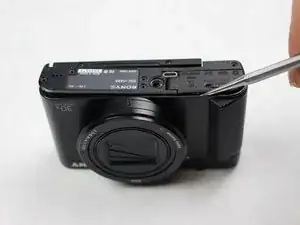

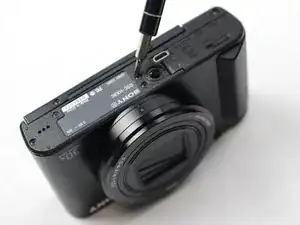

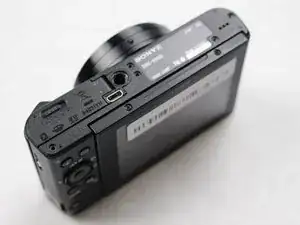

Используйте отвёртку PH000, чтобы выкрутить винты. Начните отвинчивать снизу камеры.

В конце этого шага у вас будет всего пять чёрных крестовых винтов 0,4 мм. Поместите их на магнитный коврик или в пластиковый пакет.

Не выкручивайте винты, удерживающие ЖК-экран на месте!

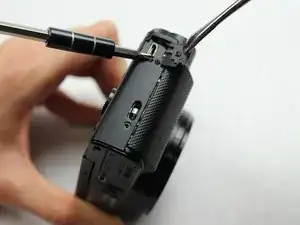

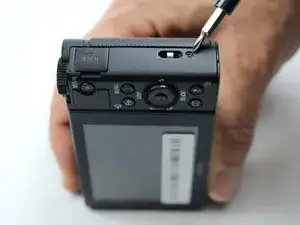

Продолжайте работать по бокам камеры, пока все винты не будут удалены.

В дополнение к пяти винтам снизу, ещё три чёрных крестовых винта 0,4 мм расположены, как показано на фото. Поместите их на магнитный коврик или в пластиковый пакет.

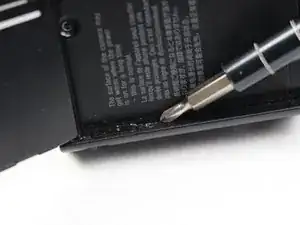

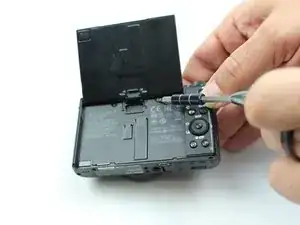

Откиньте ЖК-экран вверх. Используйте крестовую отвёртку PH000, чтобы удалить винты, расположенные под ЖК-экраном.

Для этого шага добавятся ещё три чёрных крестовых винта 0,3 мм. Поместите их на магнитный коврик или в пластиковый пакет.

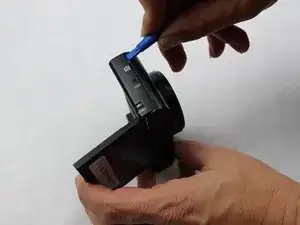

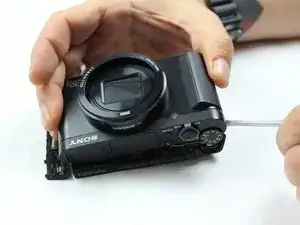

Сначала используйте пластиковые приспособления для раскрытия из набора iFixit. Если корпус/детали не отделяются, в крайнем случае используйте металлические лопатки, чтобы ослабить/разъединить пластиковый корпус камеры. Имейте в виду, что могут быть дополнительные винты, скрепляющие части. Работайте аккуратно и отделяйте стороны равномерно.

После ослабления пластиковых краёв камеры аккуратно потяните ЖК-экран вверх.

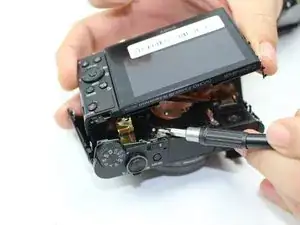

Найдите два серебристых винта 0,3 мм, которые удерживают лицевую панель экрана. Используйте крестовую отвёртку PH000, чтобы удалить эти винты.

Положите два винта 0,3 мм на магнитный коврик или в пластиковый пакет.

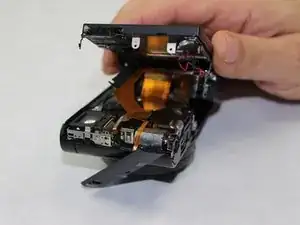

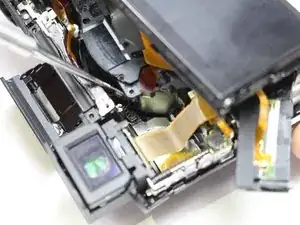

Используйте металлическую лопатку, чтобы оторвать лицевую панель экрана от остальной части камеры. Будьте крайне осторожны — тонкая золотая плёнка/пластиковая плёнка соединяет лицевую панель с остальной частью камеры.

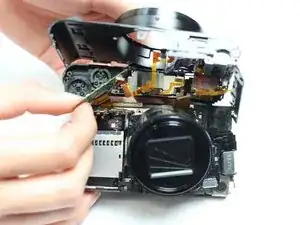

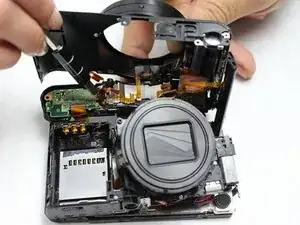

После отделения лицевой панели найдите винты на плате. Эти винты позволяют тонкой золотой плёнке/пластиковой ленте соединять верхнюю часть с остальной камерой. Снимите винты платы 0,4 мм с помощью крестовой отвёртки PH000.

Положите два винта на магнитный коврик или в пластиковый пакет.

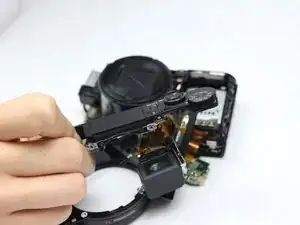

Аккуратно оттяните плату от верхней части. Верхняя часть с прикреплённой кнопкой затвора отделится от остальной камеры.

Замените неработающую верхнюю часть камеры на новую.
