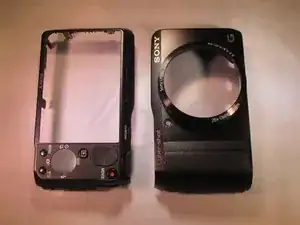

Замена внешнего корпуса Sony Cyber-shot DSC-HX20V

Разместите устройство так, чтобы низ был направлен вверх, а объектив — к Вам (вид снизу).

Для дальнейшего ознакомления обратитесь к сервисному мануалу. Ссылка на сервисный мануал.

Удалите эти два чёрных винта Phillips M1.4 × 3.5.

Третий, неотмеченный винт вынимать в этот момент не нужно.

Разместите устройство так, чтобы ЖК-экран был обращён к Вам, а крышка HDMI — вверх (вид слева).

Удалите эти три чёрных винта Phillips M1.4 × 3.5.

Необходимо поднять крышку HDMI, чтобы получить доступ к одному из винтов.

Разместите устройство так, чтобы логотип Wifi/GPS был сверху (вид справа).

Используйте поддевание и пластиковый инструмент для вскрытия, чтобы приподнять боковую панель.

Осторожно сдвиньте панель вниз, так как защёлки легко ломаются.

Области под квадратами приблизительно указывают расположение удерживающих защёлок, показанных справа.

Будьте осторожны, чтобы не сломать удерживающие защёлки при подъёме этой панели.

Добавлено изображение из сервисного мануала, показывающее, что эту боковую крышку следует сдвинуть вниз перед снятием, а не только приподнимать, как показано на первой фотографии в этом шаге.

После снятия панели удалите два чёрных винта Phillips M1.4 × 3.5.

Разместите устройство так, чтобы ЖК-экран был обращён к Вам (вид сзади).

Используйте пластиковый инструмент для вскрытия и подденьте между корпусом и ЖК-экраном, от середины экрана к правой стороне устройства, освобождая защёлки, удерживающие заднюю часть.

При установке задней крышки убедитесь, что модуль вспышки находится ВВЕРХ.

Задняя крышка должна сниматься легко, но вы можете услышать лёгкие щелчки.

Ротари-колесо и кнопка не закреплены. Они выпадут при снятии задней крышки. Отложите их для последующей сборки.

Отстегните маленькую печатную плату, аккуратно нажав плату к верхней части устройства и поднимая вверх.

Обратите внимание: вверху должен быть подключён ленточный кабель. Его пока отключать не нужно.

С помощью пластикового инструмента удалите чёрную фиксирующую пластину ЖК-экрана справа от экрана.

Обратите внимание на ориентацию чёрной фиксирующей пластины ЖК-экрана и способ её извлечения из камеры.

Если сомневаетесь, обратитесь к сервисному мануалу. (Страницы 25–27) Нажмите, чтобы перейти к сервисному мануалу. В связанной схеме это ссылка с номером 3.

Используйте пластиковый инструмент для аккуратного подъёма ЖК-экрана из устройства.

ЖК-экран должен быть подключён ленточным кабелем.

С помощью пластикового инструмента поднимите чёрную фиксирующую защёлку, чтобы освободить ленточный кабель. Затем аккуратно вытяните ленточный кабель для снятия.

Будьте осторожны, чтобы не повредить кабель.

Удалите чёрный винт Phillips M1.4 × 3.5 в верхнем правом углу устройства.

Сервисный мануал для справки: нажмите, чтобы перейти к сервисному мануалу.

Поверните камеру так, чтобы вы смотрели на "вид сверху".

Удалите чёрный винт Phillips M1.4 × 3.5 рядом с кнопкой ВКЛ/ВЫКЛ, обведённый красным.

Разместите устройство так, чтобы вы смотрели на "вид снизу".

Удалите чёрный винт Phillips M1.4 × 3.5, расположенный рядом с креплением штатива.

Поднимите алюминиевую заднюю пластину.

Это не должно требовать больших усилий. Если пластина не снимается легко, вероятно, остался винт.

Обратите внимание на ориентацию задней пластины для повторной сборки.

Соединения (красные квадраты) имеют маленькие чёрные фиксирующие защёлки. Используя пластиковый инструмент для вскрытия, поднимите вверх в сторону кабеля, чтобы разблокировать.

Верхний ленточный кабель просто вытягивается свободно.

Для этого ленточного кабеля нет фиксирующей защёлки.

Поднимите блок объектива из корпуса.

Возможно, потребуется слегка надавить на переднюю часть объектива со стороны передней части устройства, чтобы освободить блок объектива. При необходимости нажимайте по краю, а не на кнопку спуска.

Заряженные конденсаторы могут причинить травму или повредить устройство. При выполнении действий соблюдайте осторожность.

Разрядите конденсатор, подключив резисторный проводник между выделенными квадратиками.

Держите резисторный проводник на месте не менее десяти секунд.

Сделайте резисторный проводник 1 кОм (обмотайте резистор изолентой, оставив оголённые концы, используйте зажимы-крокодилы и т. п.).

Для справки ознакомьтесь со сервисным руководством. Нажмите, чтобы перейти на страницу сервисного руководства о разряде конденсатора.

С помощью пинцета снимите фиксирующую скобу динамика. Места расположения фиксирующих крючков указаны, но не точны.

Снимите динамик, отпаяв его провода.

Этот шаг необязателен.

Подтяните вспышку вверх, как показано.

Со стороны верхней части камеры вставьте пластиковый инструмент для открывания между вспышкой и корпусом, чтобы снять вспышку.

Вот как должен выглядеть модуль вспышки после снятия.

Это эталонное изображение: модуль можно разобрать дальше, но это не обязательно.

Снимите чёрный винт Phillips M1.4 X 3.5 в верхнем правом углу устройства.

Если вы уже сняли блок объектива или алюминиевую заднюю пластину, можно пропустить следующие несколько шагов до знакомого этапа.

Поверните камеру так, чтобы смотреть на неё сверху.

Снимите чёрный винт Phillips M1.4 X 3.5 прямо под кнопкой ВКЛ/ВЫКЛ, обведённый красным.

Ориентируйте устройство так, чтобы смотреть на нижнюю часть.

Снимите чёрный винт Phillips M1.4 X 3.5, расположенный рядом с креплением для штатива.

Поднимите алюминиевую заднюю пластину.

Соединения (красные квадраты) имеют маленькие чёрные фиксирующие защёлки. Используя пластиковый инструмент для открывания, поднимите вверх в направлении кабеля, чтобы разблокировать.

После отсоединения защёлок аккуратно поднимите, чтобы отключить ленточные кабели.

Не рвите кабели.

Снимите оранжевый винт Phillips M1.4 X 3.5, расположенный внизу камеры.

Это единственный оранжевый винт.

Поднимите материнскую плату.

На этой фотографии блок объектива снят, но это не обязательно.

Отключите ленточный кабель внизу, аккуратно потянув.

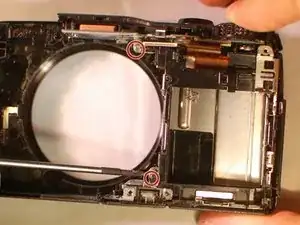

Снимите эти два серебристых винта Phillips M1.4 X 4.0.

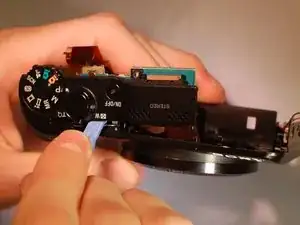

Вставьте пластиковый инструмент для открывания между передним краем камеры и верхним «узлом управления», подденьте и отстегните защёлки, примерно расположенные в красном квадрате.

Не прикладывайте чрезмерную силу, ничего не должно разлетаться по комнате при разборке. Учитывайте, как элементы входят друг в друга.

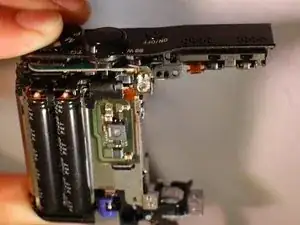

Плата верхнего управления и отсек батарей отдельно отсоединяются, но по возможности снимайте их одним блоком.

Снятие и хранение этих компонентов в виде единого блока значительно упрощает сборку.

Сервисное руководство — полезный инструмент при необходимости сборки. Страницы 25–29 будут полезны.

Нажмите, чтобы перейти в сервисное руководство.
