Замена объектива Sony Cyber-shot DSC-HX9V

Перед извлечением аккумулятора убедитесь, что камера выключена. На ЖК-экране не будет отображаться информация, если камера правильно выключена.

Положите камеру вверх дном так, чтобы верхняя часть лежала на ровной поверхности.

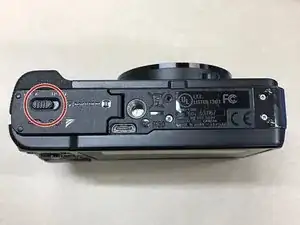

Сдвиньте фиксатор крышки пальцами в положение «открыто».

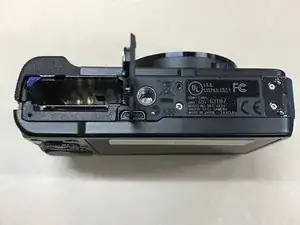

Откройте крышку отсека для аккумулятора.

Извлеките аккумулятор из отсека, перевернув камеру вверх дном и дав аккумулятору выскользнуть наружу. Обязательно поймайте аккумулятор при его извлечении.

Если вы заменяете внутренние компоненты камеры, остановитесь здесь. Если вы заменяете старый аккумулятор, продолжайте со следующим шагом.

Sony рекомендует использовать одобренный аккумулятор для максимальной производительности. Рекомендуемая модель аккумулятора — NP-FG1.

Вставьте новый аккумулятор в отсек, совмещая положительный вывод аккумулятора с положительным контактом и отрицательный вывод с отрицательным контактом на камере.

Закройте и зафиксируйте крышку отсека аккумулятора и включите камеру. Проверьте уровень заряда аккумулятора и корректную работу всех функций камеры.

Винты очень маленькие и могут потеряться при снятии. Рекомендуется хранить винты в пакете Ziplock или контейнере до момента сборки.

Работайте с камерой на полотенце поверх стола или рабочего стола.

Удалите пять отмеченных винтов крестовой отвёрткой Phillips #000.

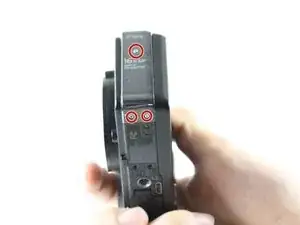

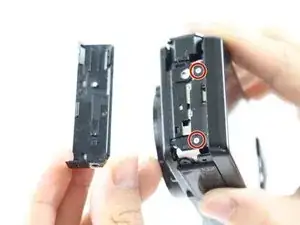

Кроме того, извлеките два отмеченных винта крестовой отвёрткой Phillips #000.

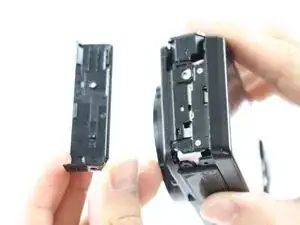

Сдвиньте боковую крышку вниз после удаления всех винтов и отложите её в сторону.

Отмеченные винты ослабят задний корпус, и ЖК-экран может сместиться. Использование мягкой рабочей поверхности предотвратит повреждение ЖК-экрана, если он случайно сместится в процессе снятия.

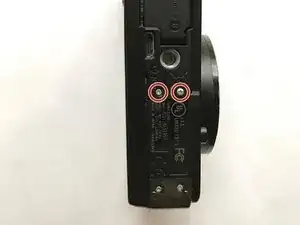

Удалите два отмеченных винта крестовой отвёрткой Phillips #000.

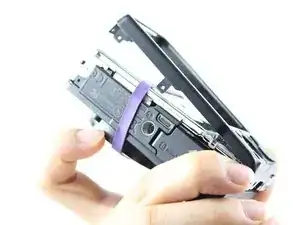

После снятия всех винтов частично приподнимите задний корпус вверх и наденьте резинку.

ЖК-экран будет незакреплён. Плотно натянутая резинка предотвратит скольжение ЖК-экрана. Резинка будет использоваться временно.

После установки резинки откройте защитную заглушку HDMI, расположенную на правой стороне камеры, и продолжайте откидывать задний корпус назад до его снятия.

Плата управления будет незакреплённой. Обратите внимание на ориентацию платы для облегчения установки.

Частично приподнимите плату управления вверх из корпуса аксессуаров.

Отключайте кабель данных платы управления осторожно. При использовании инструментов возможны необратимые повреждения платы управления. Используйте только пальцы.

Отключите кабель данных платы управления, осторожно покачивая его пальцами. Отложите плату управления в сторону после отключения.

ЖК-экран очень хрупкий. Обращайтесь осторожно. Не используйте инструменты для снятия экрана.

ЖК-экран опирается на металлическую пластину. Поднимите металлическую пластину и ЖК-экран одновременно, пока они не станут перпендикулярны камере.

При обращении с кабелем данных соблюдайте осторожность. Чрезмерная сила приведёт к необратимому повреждению кабеля.

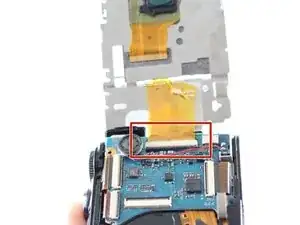

Одной рукой аккуратно покачивайте кабель данных из стороны в сторону, чтобы отключить его от материнской платы. Убедитесь, что другой рукой вы удерживаете экран, чтобы предотвратить повреждение.

Поместите ЖК-экран на мягкую поверхность экраном вниз. Это предотвратит повреждение экрана в случае падения инструментов или предметов на него.

Не применяйте чрезмерную силу при снятии кабеля данных объектива — кабель будет необратимо повреждён.

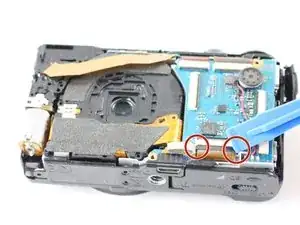

Отключите кабель данных объектива от материнской платы, покачивая тёмно-коричневый фиксатор в чередующемся порядке между отмеченными точками. Отодвигайте кабель объектива от материнской платы малыми движениями, пока он не отключится.

Если не удаётся отключить кабель пальцами, может потребоваться синий пластиковый лопатка. Малыми движениями чередуйте нажатия в отмеченных местах, отодвигая фиксатор от материнской платы, пока он не отсоединится.

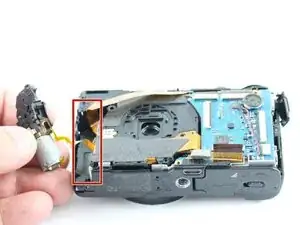

Извлеките мотор объектива, вытащив его из отмеченного отсека пальцами. Мотор отключать не нужно.

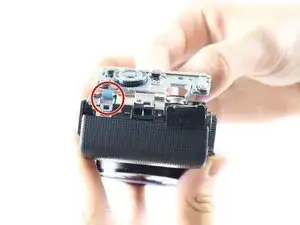

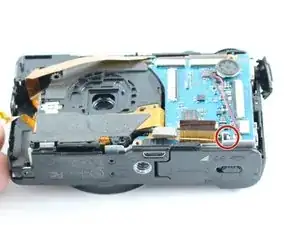

Материнская плата удерживается отмеченным фиксатором. Пальцами оттолкните фиксатор от материнской платы. Если не удаётся сдвинуть пальцами, можно использовать пластиковую лопатку.

Не поднимайте материнскую плату выше перпендикулярного положения. При чрезмерном оттягивании или подталкивании может произойти необратимое повреждение подключённого кабеля данных.

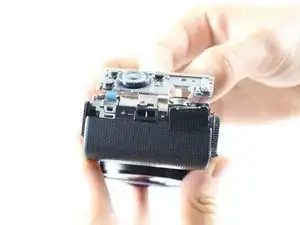

Удерживая фиксатор отжатым, поднимите материнскую плату до перпендикулярного положения.

Держа плату в перпендикулярном положении, другой рукой аккуратно поднимите объектив камеры строго вверх и выньте его из корпуса.

Кабель данных объектива проходит под платой. При установке объектива пропустите кабель данных под платой перед тем, как зафиксировать плату в корпусе.
