Замена материнской платы Sony Cyber-shot DSC-HX20V

Разместите устройство так, чтобы низ был направлен вверх, а объектив — к вам («вид снизу»).

Для дальнейшего ознакомления обратитесь к сервисному мануалу. Ссылка на сервисный мануал.

Удалите эти два чёрных винта Phillips M1.4 X 3.5.

Третий винт без маркировки удалять пока не нужно.

Разместите устройство так, чтобы ЖК-экран был обращён к вам, а крышка HDMI — вверх (вид слева).

Удалите эти три чёрных винта Phillips M1.4 X 3.5.

Необходимо приподнять крышку HDMI, чтобы открыть доступ к одному из винтов.

Разместите устройство так, чтобы логотип Wifi/GPS был сверху («вид справа»).

Сделайте поддевание с помощью пластиковой лопатки, чтобы приподнять боковую панель.

Осторожно сдвиньте панель вниз — эти защёлки легко ломаются.

Области под квадратами — приблизительные места удерживающих усиков, показанные справа.

Будьте осторожны, чтобы не сломать удерживающие защёлки при поддевании этой панели.

Добавлено изображение из сервисного мануала, показывающее, что эту боковую крышку следует сдвигать вниз перед снятием, а не просто поддевать, как показано на первой фотографии в этом шаге.

После снятия панели удалите два чёрных винта Phillips M1.4 X 3.5.

Разместите устройство так, чтобы ЖК-экран был обращён к вам («вид сзади»).

Используйте пластиковой лопаткой и сделайте поддевание между корпусом и ЖК-экраном, от середины экрана к правой стороне устройства, освобождая усики, удерживающие заднюю крышку.

При установке задней крышки убедитесь, что блок вспышки находится ВВЕРХУ.

Задняя крышка должна легко сниматься, но вы можете слышать лёгкие щелчки или треск.

Колёсико переключения и кнопка не закреплены. Они выпадут при снятии задней крышки. Отложите их для последующей сборки.

Отожмите небольшую печатную плату, аккуратно нажав плату в направлении верха устройства и поднимая вверх.

Обратите внимание — вверху должен быть присоединён ленточный кабель. Его пока отсоединять не нужно.

Используя пластиковой лопаткой, снимите чёрную зажимную планку ЖК-экрана справа от экрана.

Обратите внимание на ориентацию чёрной зажимной планки ЖК-экрана и как она выходит из корпуса камеры.

Если сомневаетесь, обратитесь к сервисному мануалу. (Страницы 25–27) Перейти к сервисному мануалу. В связанном чертеже этот элемент имеет номер 3.

Используйте пластиковой лопаткой, чтобы аккуратно приподнять ЖК-экран из корпуса.

ЖК-экран должен быть подключён ленточным кабелем.

С помощью пластиковой лопатки приподнимите чёрную фиксирующую планку, чтобы освободить ленточный кабель. Затем аккуратно потяните ленточный кабель, чтобы снять его.

Осторожно, чтобы не повредить кабель.

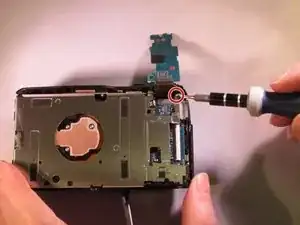

Удалите чёрный винт Phillips M1.4 X 3.5 в верхнем правом углу устройства.

Если вы уже сняли блок объектива или алюминиевую заднюю пластину, следующие несколько шагов можно просмотреть бегло, пока вы не вернётесь к знакомому месту.

Поверните камеру так, чтобы вы смотрели на «вид сверху».

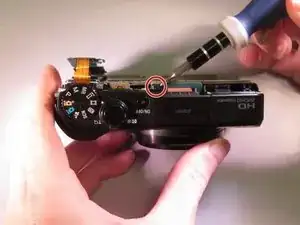

Удалите чёрный винт Phillips M1.4 X 3.5, расположенный сразу под кнопкой ВКЛ/ВЫКЛ, обведённой красным.

Разместите устройство так, чтобы вы смотрели на «вид снизу».

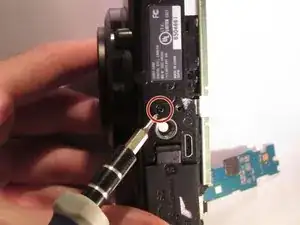

Удалите чёрный винт Phillips M1.4 X 3.5, расположенный рядом с креплением штатива.

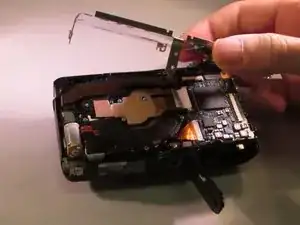

Поднимите алюминиевую заднюю пластину.

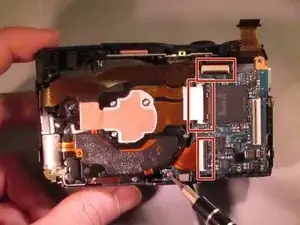

Соединения (красные квадраты) имеют маленькие чёрные фиксирующие защёлки. С помощью пластиковой лопатки поднимите вверх в направлении кабеля, чтобы разблокировать.

После отсоединения фиксаторов аккуратно приподнимите, чтобы отключить ленточные кабели.

Не рвите кабели.

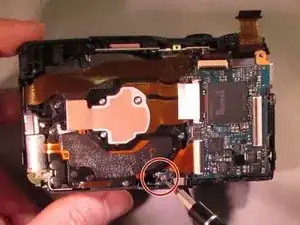

Удалите оранжевый винт Phillips M1.4 X 3.5, расположенный ближе к нижней части камеры.

Это единственный винт оранжевого цвета.

Поднимите материнскую плату.

На этой фотографии блок объектива снят, но это не обязательно.

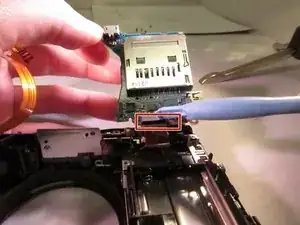

Отключите ленточный кабель в нижней части, аккуратно потянув.
