Замена ЖК-экрана Sony Cyber-shot DSC-HX300
Используйте это руководство для замены ЖК-экрана Вашей камеры Sony Cyber-shot DSC-HX300.
ЖК-экран (жидкокристаллический дисплей) — это плоская панель, использующая жидкие кристаллы, поляризаторы и подсветку или отражатель для отображения изображений. Без ЖК-экрана пользователь не сможет получить доступ к части информации или к галерее изображений.
Если ЖК-экран не включается после того, как кнопка LCD/Finder была нажата два раза, экран может требовать замены.
Перед началом работы ознакомьтесь со страницей ремонта. Возможно, проблемы вызваны зарядкой или аккумулятором, а не самим ЖК-экраном.
Перед началом убедитесь, что камера выключена.
Шаг 1
Убедитесь, что камера выключена
Переверните камеру вверх дном. На фото показан вид снизу камеры.
Шаг 2
Сдвиньте крышку отсека аккумулятора от корпуса камеры.
Шаг 3
Нажмите на синюю фиксатора, удерживающую аккумулятор. Аккумулятор выскочит.
Шаг 4
Извлеките аккумулятор.
Шаг 5
Работа с устройством во включенном состоянии может привести к электрическому удару. Перед началом выключите камеру, извлеките аккумулятор и отключите устройство от питания.

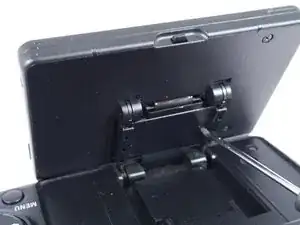

Используйте крестообразную отвертку, чтобы выкрутить один винт 2 см, расположенный во внутренней части петли ЖК-экрана.
Шаг 6

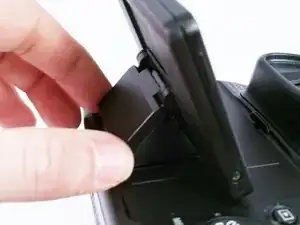

Используя пластиковый монтажный инструмент, аккуратно снимите пластиковый корпус, окружающий петлю.
Шаг 7

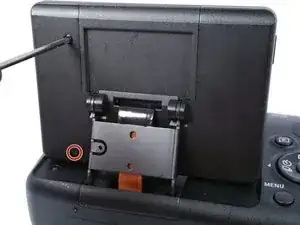

С помощью маленькой крестообразной отвертки выкрутите (2) винта 2 см на задней стороне ЖК-дисплея, как показано на фото.

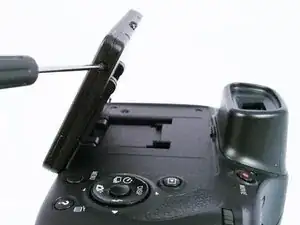

Поверните камеру на бок, чтобы получить доступ к последнему винту 2 см, удерживающему корпус ЖК-экрана вместе.
Шаг 8

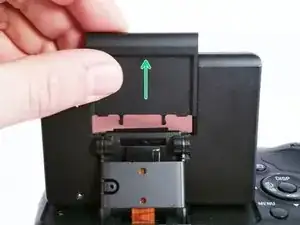

Снимите пластиковую крышку с задней части ЖК-дисплея, просто сдвинув её вверх и сняв с камеры.
Шаг 9

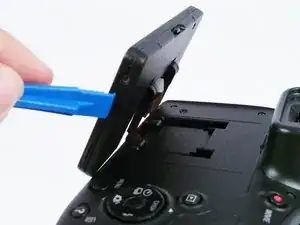

Используя пластиковый монтажный инструмент, аккуратно удалите пластиковый корпус, окружающий ЖК-дисплей.
Шаг 10

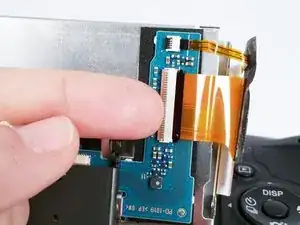

После отделения пластикового корпуса отсоедините ленточный кабель, расположенный на задней стороне ЖК-дисплея. Это можно сделать, слегка потянув вверх коричневую планку, фиксирующую ленточный кабель к плате.

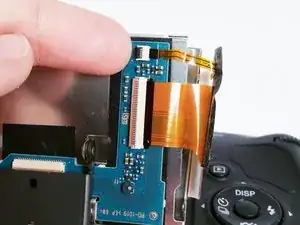

Отсоедините оставшиеся два ленточных кабеля таким же способом. Они расположены с правой задней стороны рамки ЖК-экрана.
Шаг 11

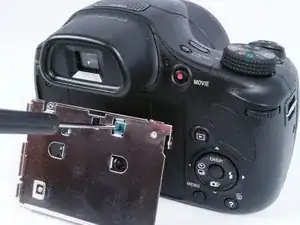

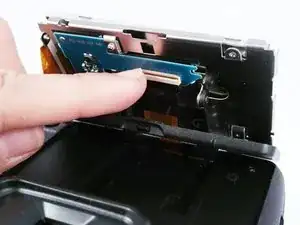

С помощью маленькой крестообразной отвертки выкрутите последний винт 2 см, крепящий плату к металлической рамке ЖК-экрана.
Шаг 12

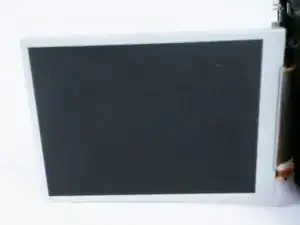

После удаления платы можно установить запасные части в обратном порядке.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. Важно следовать шагам в этом порядке, так как устройство может не включиться, если пользователь пропустит какой-либо шаг.
Перевод руководства с ifixit.com
