Замена платы кнопок Sony Cyber-shot DSC-HX90V
Плата кнопок является ключевой и неотъемлемой частью устройства. Неправильное обращение может вызвать проблемы в других частях камеры. Обязательно следите за всеми частями, которые вы разбираете.
Шаг 1

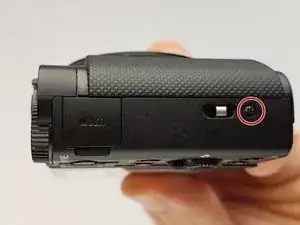

Удалите отмеченный винт с помощью отвертки Phillips #000.

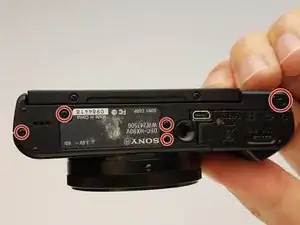

Удалите отмеченные черные винты M1.4 X 3.5 с головкой Phillips.
Используйте лопатку, чтобы аккуратно снять нижнюю панель.
Шаг 2

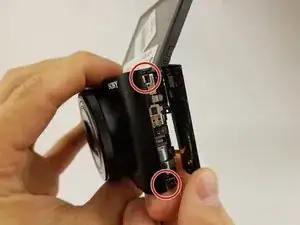

После удаления отмеченных черных винтов M1.4 X 3.5 с головкой Phillips на боковой панели, используя лопатку в месте, отмеченном красной стрелкой, вставьте и аккуратно снимите боковую панель с устройства.

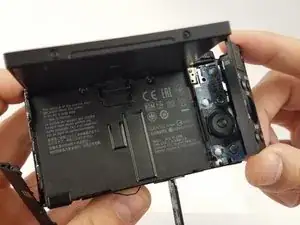

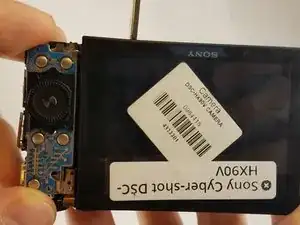

С любого угла платы кнопок аккуратно используйте руки, чтобы снять плату кнопок.
Шаг 3

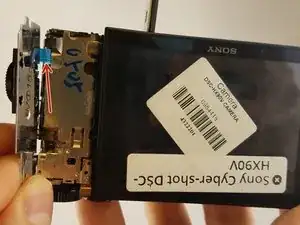

После удаления внешней черной панели кнопки аккуратно отключите кабель передачи данных от платы управления к материнской плате с использованием пинцета в месте, отмеченном красной стрелкой.
Лентовые провода могут легко повредиться.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
