Замена материнской платы Sony Cyber-shot DSC-HX90V

Положите устройство так, чтобы нижняя часть камеры была сверху.

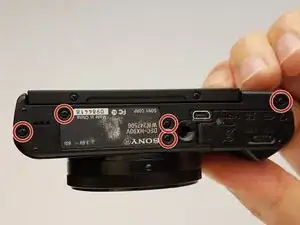

Открутите пять черных винтов с крестовой головкой M1.4 X 3.5 с помощью отвёртки Phillips #000.

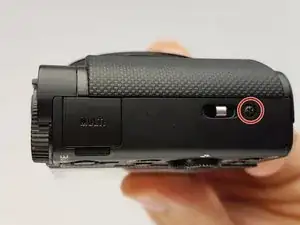

Открутите отмеченные черные винты с крестовой головкой M1.4 X 3.5 на боковой стороне камеры с помощью отвёртки Phillips #000.

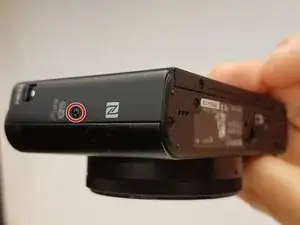

Открутите отмеченный винт с помощью отвёртки Phillips #000.

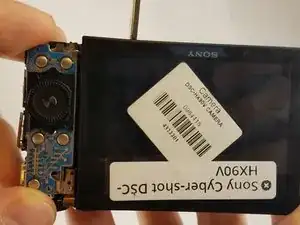

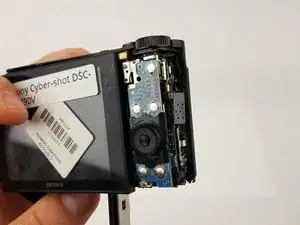

Используйте пластиковую открывалку, чтобы снять плату кнопок.

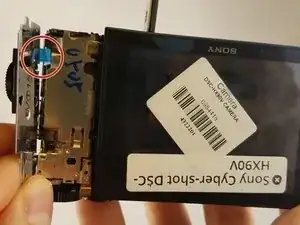

Отсоединяйте кабель данных платы управления с осторожностью. При использовании инструментов кабель может быть повреждён, что приведёт к выходу платы из строя. Используйте только пальцы.

Отсоедините кабель данных платы управления, аккуратно покачивая его кончиками пальцев. После отсоединения отложите плату в сторону.

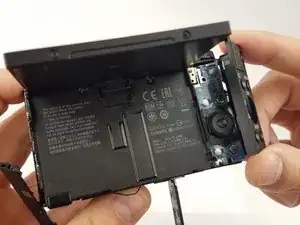

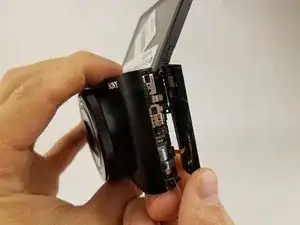

Используя пластиковую открывалку и движение рычага, снимите боковую крышку камеры.

Крышка должна легко сниматься, но возможно вы услышите слабый щелчок или потрескивание.

Поверните устройство так, чтобы объектив был направлен вниз.

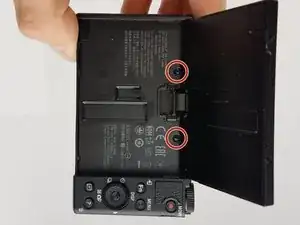

Открутите два черных винта с крестовой головкой M1.4 X 3.5 с помощью отвёртки Phillips #000.

Поверните устройство так, чтобы объектив был направлен вниз.

Открутите черный винт с крестовой головкой M1.4 X 3.5.

Экран ЖК-дисплея очень хрупкий. Обращайтесь с ним аккуратно. Не используйте инструменты для снятия экрана.

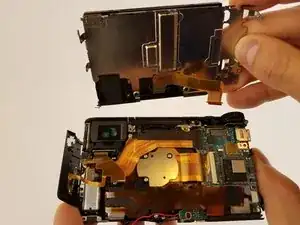

Отсоедините ленточный кабель, соединяющий дисплей с сенсором камеры и корпусом батареи.

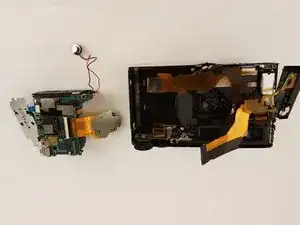

Убедитесь, что все ленточные кабели отключены, и извлеките материнскую плату.

Ленточные провода легко повредить.
