Замена ЖК-дисплея Sony Cyber-shot DSC-HX90V

Камеры

Этот гид научит вас, как снять и заменить ЖК-дисплей. В руководстве девять шагов, и выполнение займет время, однако каждый шаг относительно прост, так как руководство не требует сложных техник.

Шаг 1

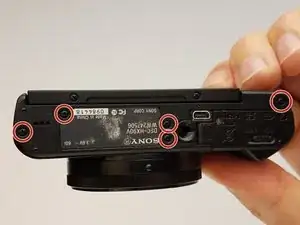

Поставьте устройство так, чтобы нижняя часть камеры была обращена вверх.

Удалите пять отмеченных винтов с помощью отвёртки Phillips #000.

Шаг 2

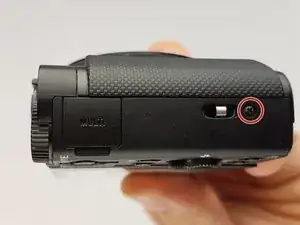

Удалите отмеченный винт на боковой стороне камеры с помощью отвёртки Phillips #000.

Шаг 3

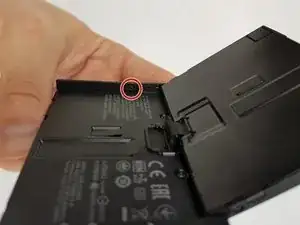

Удалите отмеченный винт с помощью отвёртки Phillips #000.

Шаг 4

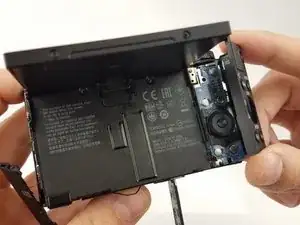

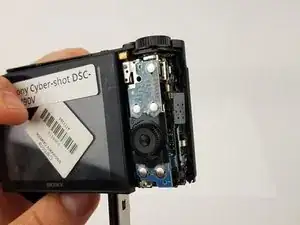

Используйте пластиковый инструмент для открытия, чтобы снять плату с кнопками.

Шаг 5

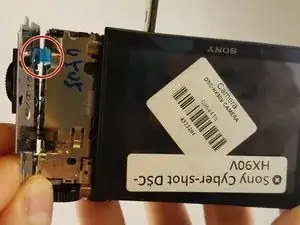

Осторожно отключите кабель передачи данных платы управления. При использовании инструментов для отключения кабеля может произойти постоянное повреждение платы управления. Используйте только пальцы.

Отключите кабель передачи данных платы управления, аккуратно покачивая пальцами. Уберите плату управления вбок после отключения.

Шаг 6

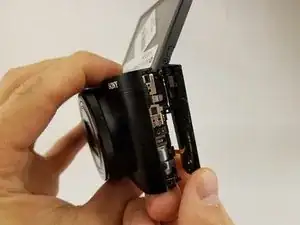

Используйте пластиковый инструмент для открытия, чтобы с помощью рычащего движения удалить боковую крышку камеры.

Крышка должна сниматься легко, но вы можете услышать легкие щелчки или хлопки.

Шаг 7

Ориентируйте устройство так, чтобы объектив был обращен вниз.

Удалите два черных винта M1.4 X 3.5 с головкой Phillips, используя отвёртку Phillips #000.

Шаг 8

Ориентируйте устройство так, чтобы объектив был обращен вниз.

Удалите черный винт M1.4 X 3.5 с головкой Phillips.

Шаг 9

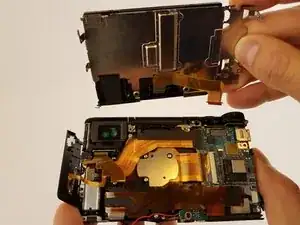

ЖК-экран очень хрупкий. Обращайтесь с ним осторожно. Не используйте инструменты
