Замена объектива Olympus FE-170

Удалите 2 открытых винта с противоположных сторон камеры. Поворачивайте винты против часовой стрелки для снятия.

Откройте отсек батареи и снимите 2 винта в верхней части отверстия.

Снимите 2 открытых винта на нижней части камеры.

Откройте мини-USB заглушку на боковой стороне камеры и отвинтите винт рядом с шарниром крышки.

Откройте порт видеокабеля на боковой стороне камеры и снимите винт.

Осторожно подведите головку пластикового лопатки под панели, найдя щель между ними. Легко приложите давление в показанных местах в верхней и нижней частях камеры.

Ослабьте панели по бокам камеры в показанных местах, вставив пластиковую лопатку в щель между панелями. Легко приложите давление.

Убедитесь, что панели ослаблены. Аккуратно возьмитесь руками и оттяните панели назад, чтобы снять их.

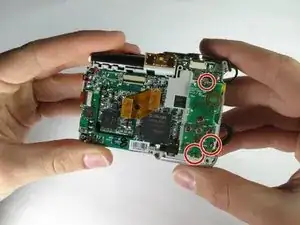

Снимите три винта, удерживающие внешнюю плату на месте.

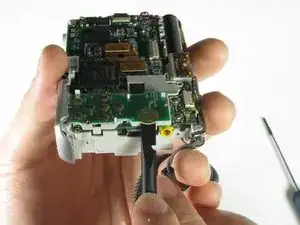

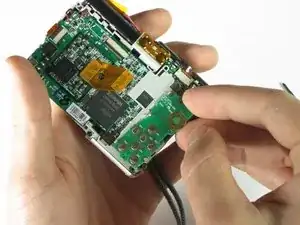

Используйте лопатку или пальцы, чтобы вынуть внешнюю плату из камеры.

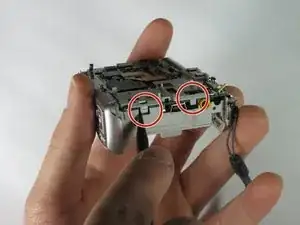

Используйте лопатку, чтобы снять показанные пластиковые защёлки с материнской платы.

Осторожно оттяните пластиковую деталь с материнской платы.

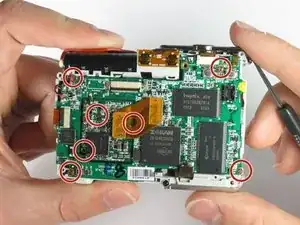

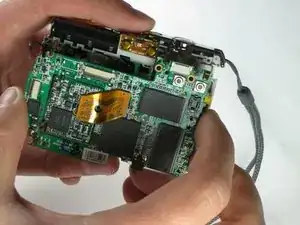

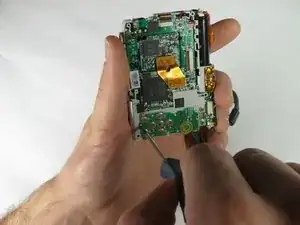

Удалите показанные винты с помощью отвёртки Phillips 00.

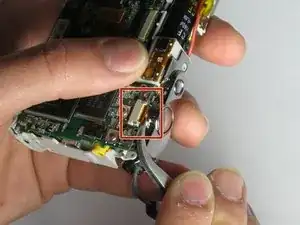

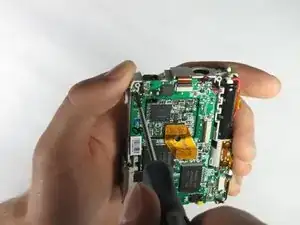

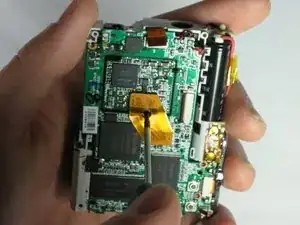

Используйте заострённый конец лопатки, чтобы освободить фикcатор ленточного кабеля.

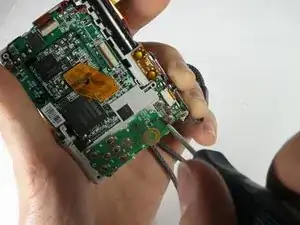

Удалите ленточный кабель из разъёма с помощью пинцета.

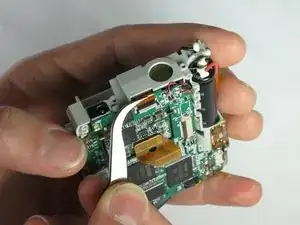

Используйте пинцет, чтобы снять ленточный кабель рядом с кнопкой спуска затвора.

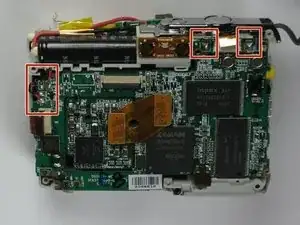

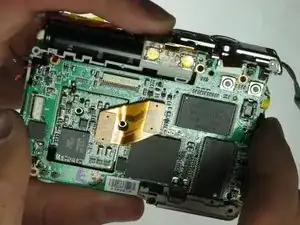

Далее распаяйте показанные соединения.

См. наше руководство по пайке для помощи по распайке

Паяльники горячие и также нагревают провод соединения. Использование пинцета защитит ваши пальцы от нагрева.

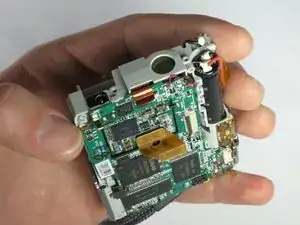

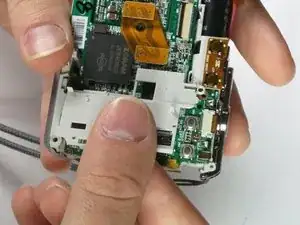

Осторожно потяните материнскую плату (снизу в первую очередь) от устройства.

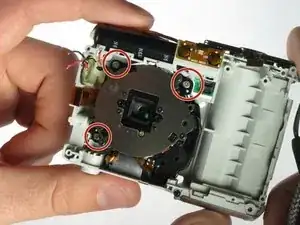

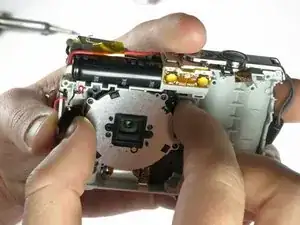

Снимите 3 винта, удерживающие сборку объектива на месте.

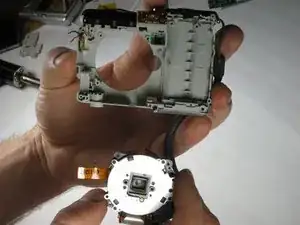

Аккуратно снимите сборку объектива, потянув сначала за верхнюю часть сборки, затем извлечь её из устройства.
