Замена вспышки Samsung Galaxy Camera 2

Держите камеру и обратите внимание на каждый винт, который крепит экран к основному корпусу камеры.

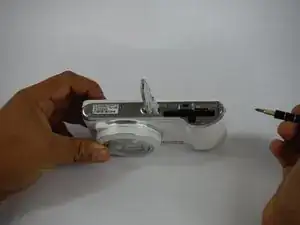

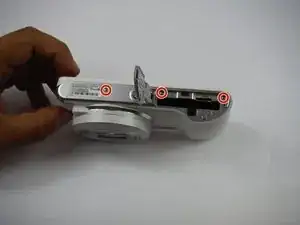

Держите камеру вертикально, объектив направлен к вам. Всего необходимо открутить шесть винтов PH00 длиной 4 мм — два слева, один справа и три вдоль нижней части. Два из них скрыты за крышкой отсека батареи.

Используйте отвертку, чтобы удалить винты, указанные в шаге 2. Всего имеется шесть винтов длиной 4 мм.

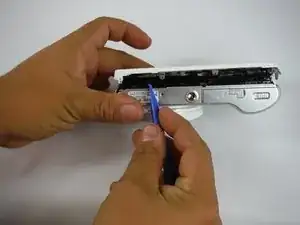

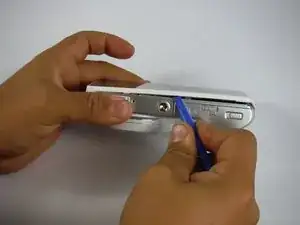

После снятия винтов используйте пластиковый инструмент для открывания, чтобы аккуратно поддеть экран и оттолкнуть его от основного корпуса камеры. Идеальное место для начала — угол с разъемом для наушников, как показано на фото.

Когда эта сторона освободится, аккуратно продолжайте по периметру, вокруг корпуса камеры.

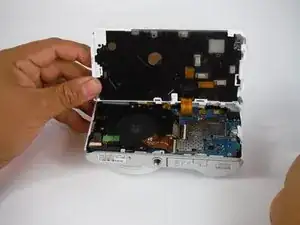

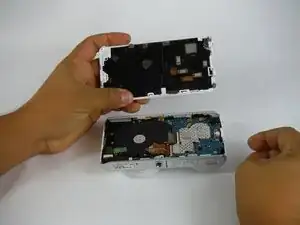

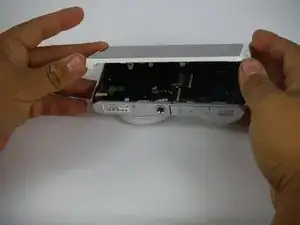

Когда экран освобожден, аккуратно положите камеру лицевой стороной вниз так, чтобы отсек для батареи оказался вверх. Поднимайте экран двумя руками вверх и от корпуса.

Экран все ещё прикреплен к материнской плате лентовым кабелем. Будьте осторожны, он очень хрупкий.

Отделив экран от основного корпуса, используйте пластиковый инструмент для открывания, чтобы аккуратно поддеть разъем лентового кабеля и отсоединить его от материнской платы.

Теперь экран снят.

Отложите корпус в безопасное место.

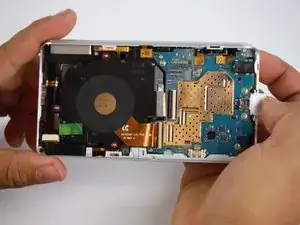

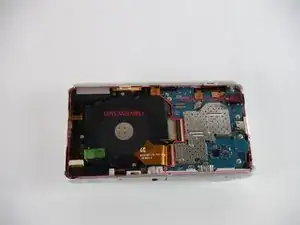

После удаления экрана и батареи, чтобы получить доступ внутрь камеры, обратите внимание на два основных узла внутри — узел объектива и основную материнскую плату. Узел объектива находится слева.

Удалите три небольших серебристых винта (PH00, 4 мм).

После удаления трех винтов обратите внимание на два лентовых кабеля, соединяющие узел объектива с материнской платой.

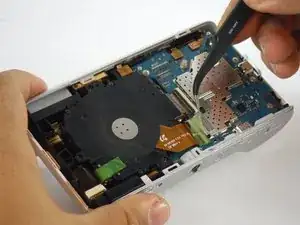

С помощью пинцета снимите две зеленые полоски ленты, защищающие разъемы.

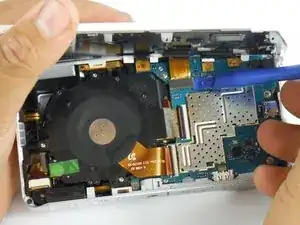

Используйте пластиковый инструмент для открывания, чтобы разблокировать черные защелки, фиксирующие лентовые кабели, затем аккуратно извлеките кабели при помощи пинцета.

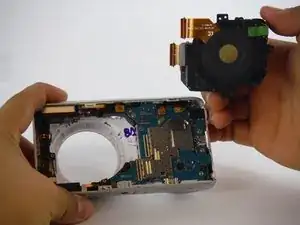

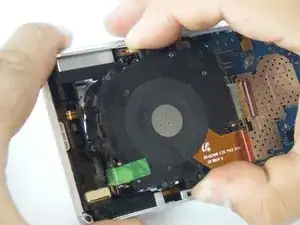

Теперь, когда винты и лентовые кабели удалены, аккуратно поднимите узел объектива вверх и извлеките его из камеры.

Теперь, когда вы удалили батарею, экран и узел объектива, можно продолжать с демонтажем материнской платы.

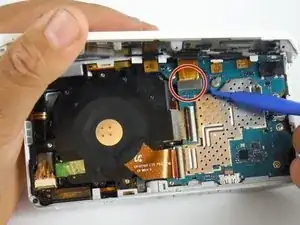

К материнской плате подключены небольшие лентовые кабели. Используйте пластиковый инструмент и аккуратно подденьте боковые части разъемов, чтобы отсоединить их от платы. Уберите кабели в сторону, чтобы предотвратить их повреждение при извлечении материнской платы.

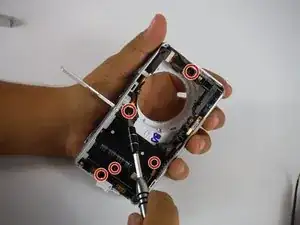

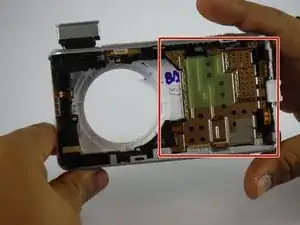

После снятия лентовых кабелей обратите внимание на винты, которые крепят материнскую плату к основному корпусу камеры.

Необходимо удалить два типа винтов. Четыре (2 мм, PH00), выделенные красным, имеют широкую головку и устанавливаются в золотой контакт.

Три винта (4 мм, PH00), отмеченные зеленым, имеют узкую головку.

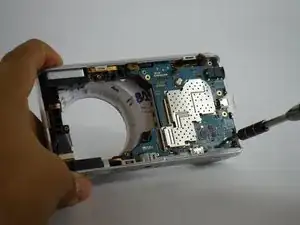

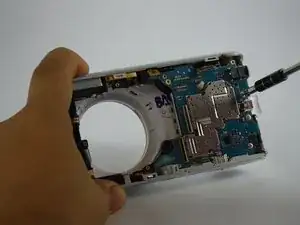

Используйте отвертку IFIXIT с насадкой PH0, чтобы вывернуть все винты, удерживающие материнскую плату.

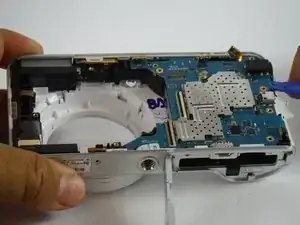

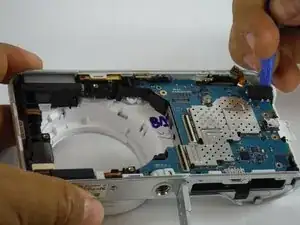

После снятия всех винтов используйте пластиковый инструмент для открывания, чтобы аккуратно отжать разъем для наушников от его корпуса. Этот разъем удерживает материнскую плату на месте.

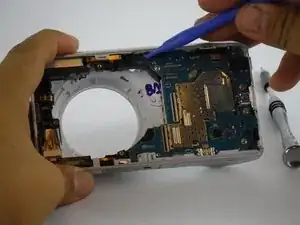

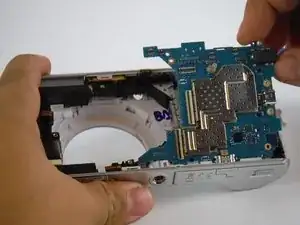

Далее аккуратно подденьте пластиковым инструментом материнскую плату и подведите пальцы под нее, чтобы полностью извлечь плату вручную.

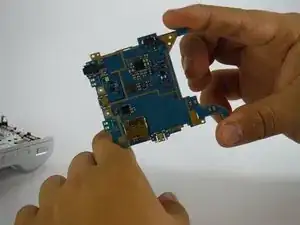

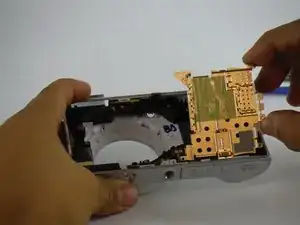

Теперь полностью извлеките материнскую плату из корпуса.

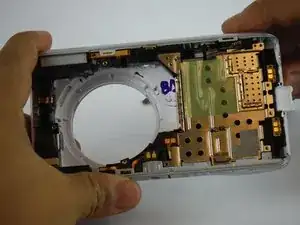

Под материнской платой находится тонкая металлическая пластина. Эту пластину можно легко поднять, так как она не закреплена винтами.

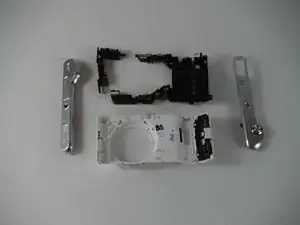

Теперь остались только рамка и чёрная внутренняя рамка. Чтобы добраться до сборки вспышки, чёрная рамка должна быть полностью снята.

Из‑за большого количества мелких деталей их легко можно потерять.

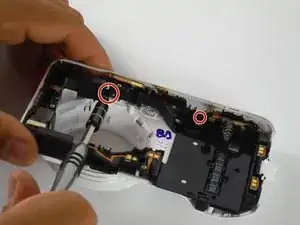

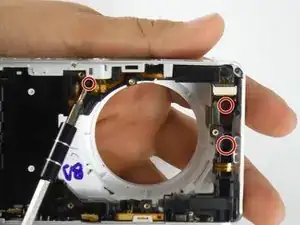

Как общее правило: чёрные винты принадлежат чёрной рамке, а серебристые винты проходят через чёрную рамку непосредственно в корпус камеры.

Перед тем как вынуть чёрную рамку, убедитесь, что сняты серебристые накладки на корпусе. Используйте пластиковый инструмент для вскрытия, чтобы осторожно поддеть их и снять.

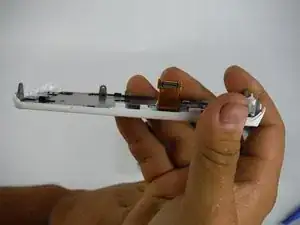

Хотя это и не обязательно, рекомендуется снять серебристую крышку со вспышки. Выверните два винта, удерживающие её, и аккуратно подденьте верхнюю часть пластиковым инструментом. Мы решили вернуть её на место для остальной части руководства, чтобы добавить устойчивости детали.

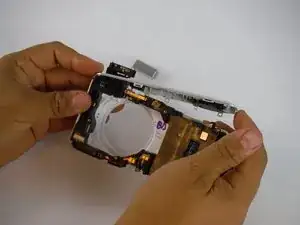

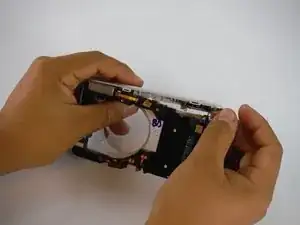

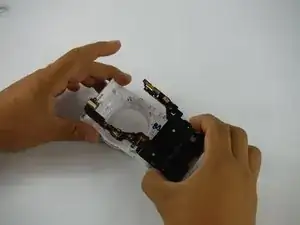

Далее аккуратно используйте пластиковый инструмент для вскрытия, чтобы поддеть чёрную рамку и вынуть её из корпуса. Рамка должна легко выйти. Если вы чувствуете сопротивление, возможно, вы пропустили винт.

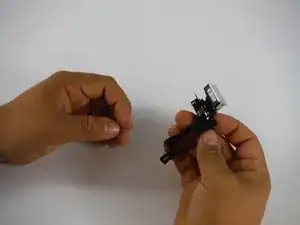

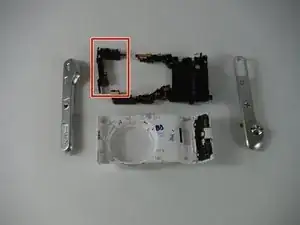

Теперь, глядя на чёрную рамку, верхний левый угол — это механизм вспышки.

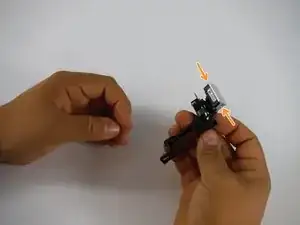

Вывинчивание двух винтов (3 мм PH00) из пластиковой крышки вспышки освобождает лампочку, чтобы её можно было заменить.
