Замена объектива Nikon COOLPIX P600

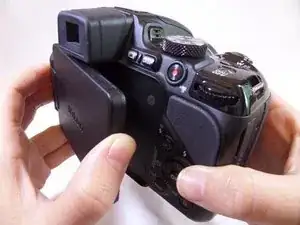

Разместите камеру задней частью к себе и откройте ЖК-экран влево.

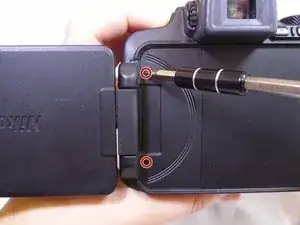

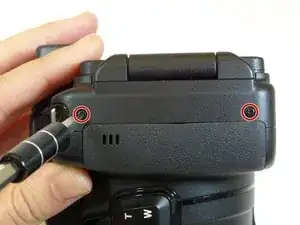

Используйте крестовую отвертку и выкрутите два винта 5,556 мм под ЖК-экраном.

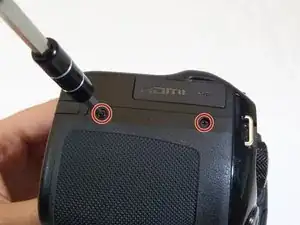

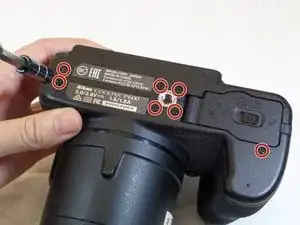

Используйте крестовую отвертку и снимите одиннадцать винтов 5,556 мм по периметру корпуса камеры.

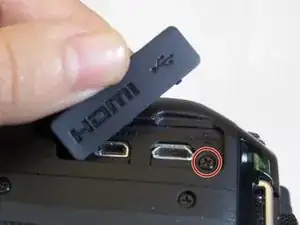

Откройте резиновую заглушку "HDMI".

Используйте крестовую отвертку и выкрутите винт 5,556 мм под заглушкой.

Кнопка вспышки расположена слева от отсека встроенной вспышки.

Нажмите кнопку вспышки (как показано), чтобы получить доступ к вспышке.

Используйте лопатку, чтобы поддеть под вспышку.

Подденьте (вверх и вниз), чтобы отделить.

Важно выбирать инструмент, защищённый от электростатического разряда, чтобы избежать случайного повреждения устройства. По возможности используйте чёрную нейлоновую лопатку или пластиковый инструмент для вскрытия.

Аккуратно раздвиньте переднюю и заднюю части корпуса камеры руками.

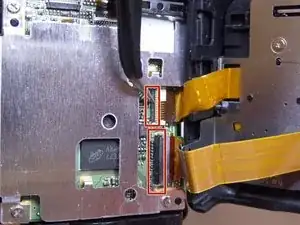

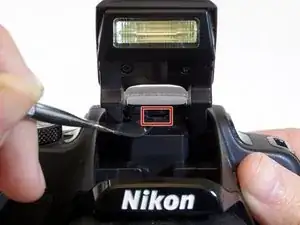

Осторожно, чтобы не повредить ленточный провод, показанный в красном прямоугольнике.

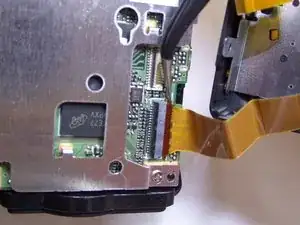

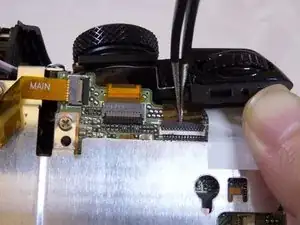

Используйте пинцет с тонкими губками, чтобы осторожно поднять чёрно-серый язычок в сторону ленточного провода (язычок поворачивается вверх для освобождения и защёлкивается вниз для фиксации).

Осторожно, чтобы не сломать фиксатор. Он не подлежит замене.

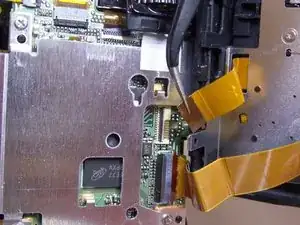

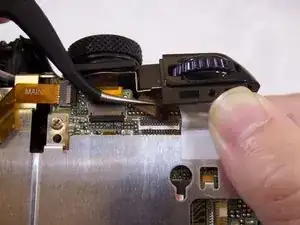

С помощью пинцета аккуратно извлеките ленточные провода.

Тяните ленточные провода в направлении задней части камеры.

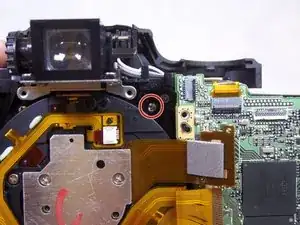

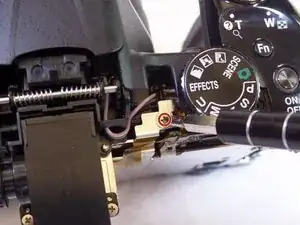

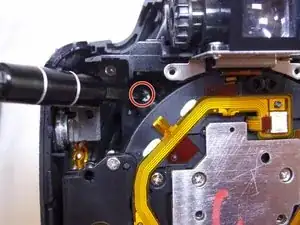

Используйте крестовую отвертку и выкрутите один винт 6,350 мм, слева от диска регулировки режима.

Используйте пинцет, чтобы снять крупный ленточный провод, расположенный под винтом.

Осторожно извлеките ленту, совершая вверх-выдвигающее движение.

Для удобства доступа можно нажать на чёрную поверхность камеры в области кнопок и дисков. Не нажимайте слишком сильно, чтобы не повредить пластик.

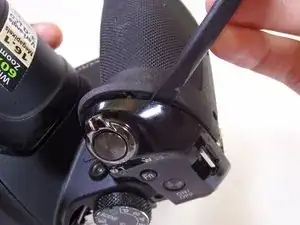

Вставьте пластиковый инструмент для вскрытия под кнопку спуска затвора.

Аккуратно подденьте (вперёд-назад) между резиновой накладкой и корпусом камеры.

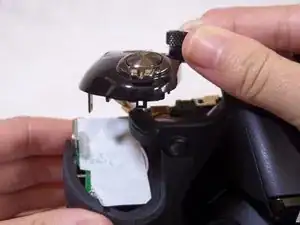

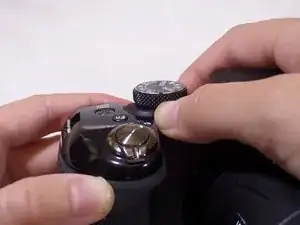

Обхватите камеру руками. Держитесь за диск режимов и за захват под кнопкой спуска затвора.

Аккуратно толкните правым большим пальцем вправо и потяните левым указательным пальцем, чтобы разделить половины корпуса.

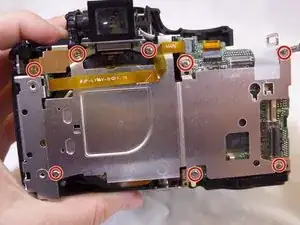

Используйте крестовую отвертку, чтобы выкрутить девять винтов 3,175 мм внутри камеры.

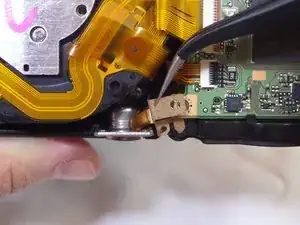

С помощью пинцета снимите золотую скобу.

Снимите белую плёнку под кнопкой спуска затвора с помощью пинцета.

Эта белая плёнка покрывает электрические компоненты. На работу камеры её разрыв или полное снятие не повлияет.

Осторожно: под этой плёнкой находятся выводы трёх высокозаряженных конденсаторов, прикосновение к которым может привести к удару электротоком.

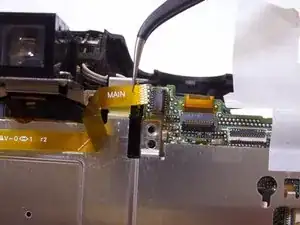

С помощью пинцета извлеките жёлтый ленточный провод.

Аккуратно покачивая, сдвиньте его влево и затем выньте из разъёма.

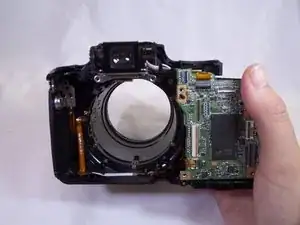

Снимите металлическую крышку руками.

Поднимите крышку вверх.

С помощью пинцета снимите золотую скобу.

Разъём для штатива расположен в нижней части камеры.

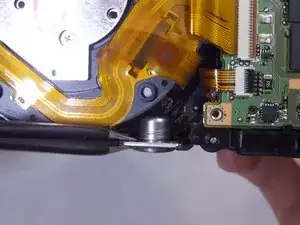

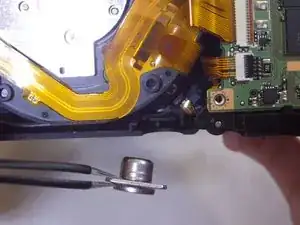

С помощью пинцета снимите разъём для штатива.

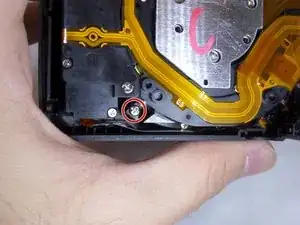

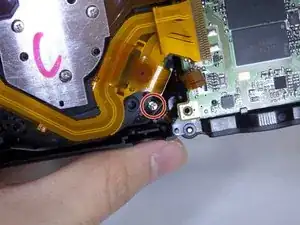

Выкрутите три винта 3,175 мм.

Будьте осторожны, чтобы не уронить винты в полости камеры.

Продолжайте снимать винты, обращая внимание на полость прямо под винтом. Будет трудно извлечь винт, если он потеряется в этой полости.

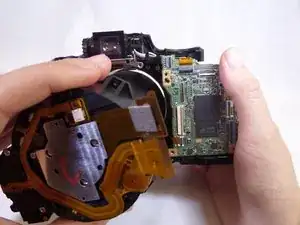

Снимите объектив, тянув его строго вверх.

Будьте осторожны, чтобы не повредить электрические шлейфы на верхней части объектива.
