Замена окуляра Nikon Coolpix P90

Камеры

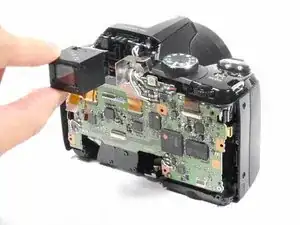

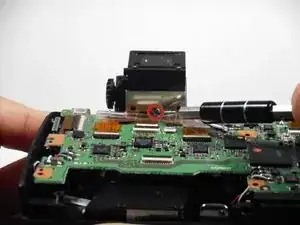

Цель этого руководства — заменить окуляр (пластиковую прямоугольную деталь вокруг видоискателя) на Nikon Coolpix P90, если он расшатался, повреждён или утерян.

На шагах 3–4, 6–7 и 9 имеются три ленты передачи данных, которые необходимо аккуратно отсоединить, прежде чем продолжить ремонт. Неправильное снятие этих лент приведёт к их повреждению или порче, что может окончательно вывести камеру из строя. Поэтому действуйте осторожно и медленно во время ремонта. Для полезной информации по безопасному отключению разъёмов посмотрите это руководство на Опознавание и отключение коннекторов кабелей.

Перед началом ремонта убедитесь, что камера выключена, батарея вынута и устройство отключено от зарядного устройства.

Шаг 1

Используйте палец, чтобы сдвинуть защёлку крышки отсека к центру корпуса камеры, как показано на изображении 1.

Откройте крышку и извлеките имеющуюся батарею пальцами, как показано на изображениях 2–3.

Шаг 2

Для всех последующих шагов используйте крестовую отвёртку Precision Phillips #000.

На нижней стороне камеры удалите два винта 4,5 мм, удерживающие нижнюю крышку.

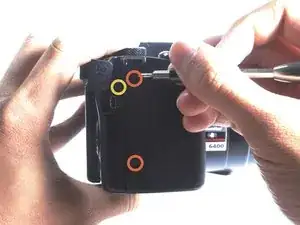

На правой стороне камеры удалите два винта 4,5 мм.

На правой стороне камеры удалите одиночный винт 4,5 мм под крышкой A/V.

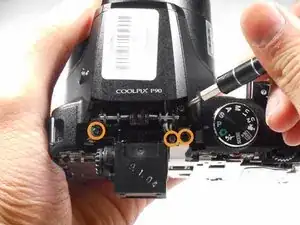

На верхней части камеры открутите винт 4,0 мм у петли ремешка с левой стороны.

Шаг 3

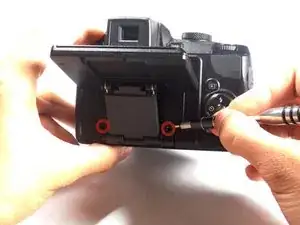

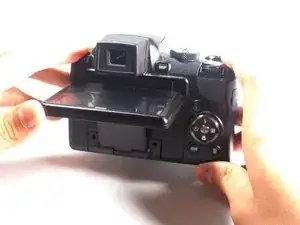

Поднимите ЖК-экран, чтобы обнажить два винта.

С помощью крестовой отвёртки #000 удалите два винта 3,0 мм, удерживающие рычаг на месте.

Шаг 4

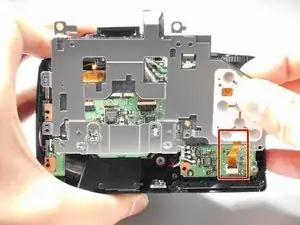

Аккуратно приподнимите заднюю крышку с тыльной стороны камеры.

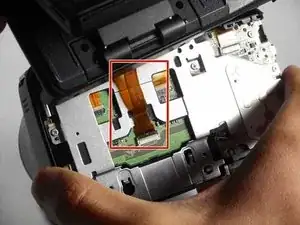

НЕ снимайте заднюю крышку полностью. Существует лента передачи данных, соединяющая ЖК-экран с платой.

Шаг 5

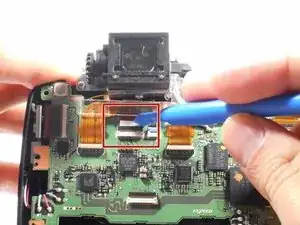

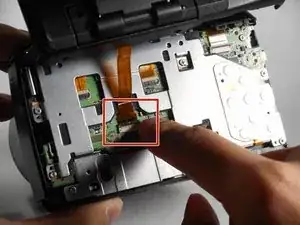

Используйте лопатку или чистый ноготь, чтобы приподнять запирающий язычок на ZIF-разъёме. Это положение «разблокировано».

Будьте осторожны при отпускании фиксатора — он хрупкий и может легко сломаться.

Пинцетом или пальцами аккуратно вытяните кабель из гнезда.

Если у кабеля есть вытягающая перемычка, используйте её для захвата кабеля. Прямой хват за кабель может повредить его.

Для повторного подключения убедитесь, что язычок отпущен, аккуратно вставьте кабель и затем опустите язычок, чтобы зафиксировать кабель. Кабель должен входить в гнездо с небольшим усилием или без него. Если возникают затруднения, выньте кабель, проверьте, полностью ли язычок открыт, и попробуйте снова.

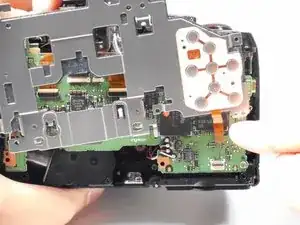

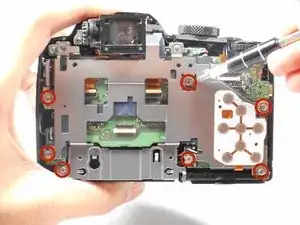

Теперь можно полностью снять заднюю крышку с камеры.
