Замена отражательного зеркала камеры Nikon COOLPIX P7700

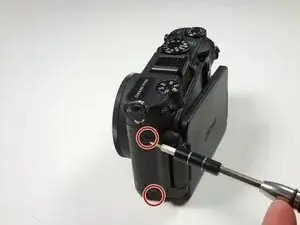

Поверните камеру на левую сторону и снимите два черных торцевых винта длиной 4,3 мм с помощью отвертки Phillips #00.

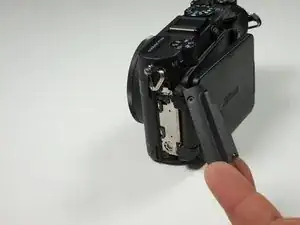

Снимите боковую панель.

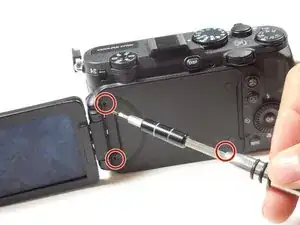

Откройте сенсорный экран и снимите три черных винта длиной 4,3 мм внутри с помощью отвертки Phillips #00.

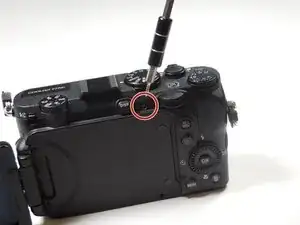

Снимите черный винт длиной 4,3 мм на верхней части камеры, прямо над местом, где экран выдвигается. Используйте отвертку Phillips #00.

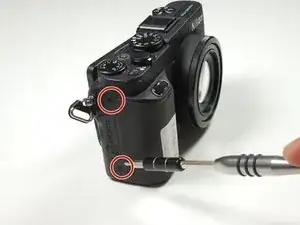

Снимите два черных винта длиной 4,3 мм с правой стороны камеры с помощью отвертки Phillips #00.

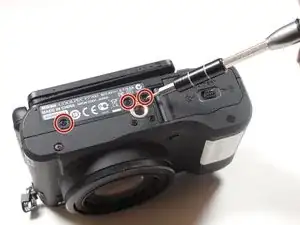

Снимите черные винты длиной 4,3 мм на дне камеры с помощью отвертки Phillips #00.

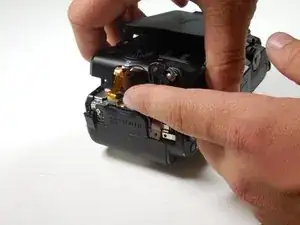

Начните разделение камеры на две части.

Можно снять оранжевую ленту. Ее будет легко вернуть на место при сборке.

Снимите заднюю крышку.

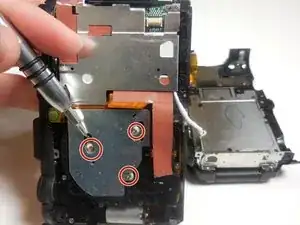

Снимите три винта длиной 4,3 мм на правой металлической части с помощью отвертки Phillips #00.

Можно снять оранжевую ленту.

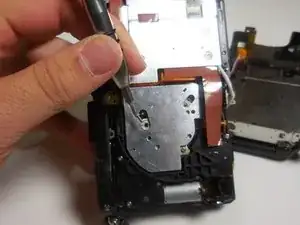

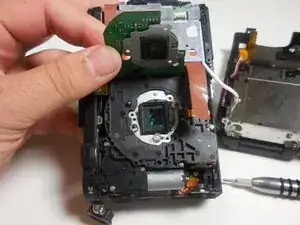

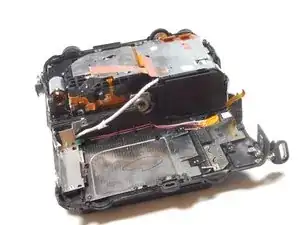

Поднимите металлическую пластину, чтобы найти отражательное зеркало, но не сгибайте и не снимайте его.

Осторож
