Замена фокусировочного экрана Nikon COOLPIX P7700
В этом руководстве показано, как заменить фокусировочный экран на камере Nikon COOLPIX P7700. Следуйте этим 18 шагам, чтобы правильно заменить фокусировочную линзу камеры.
Шаг 1
Поверните камеру на левую сторону и снимите два черных боковых винта 4,3 мм крестовой отверткой Phillips #00.
Снимите боковую панель.
Шаг 2
Откройте сенсорный экран и удалите три черных винта 4,3 мм внутри, используя крестовую отвертку Phillips #00.
Шаг 3
Снимите черный винт 4,3 мм на верхней части камеры, прямо над местом, где экран откидывается. Используйте крестовую отвертку Phillips #00.
Шаг 4
Снимите два черных винта 4,3 мм на правой стороне камеры, используя крестовую отвертку Phillips #00.
Шаг 5
Снимите черные винты 4,3 мм на нижней стороне камеры, используя крестовую отвертку Phillips #00.
Шаг 6
Начните разделять камеру на две части.
Можно снять оранжевую ленту. Её легко вернуть на место при сборке.
Шаг 7
Снимите заднюю крышку.
Шаг 8

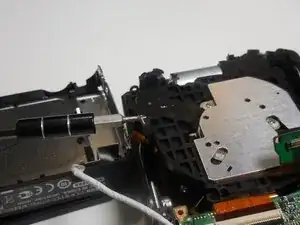

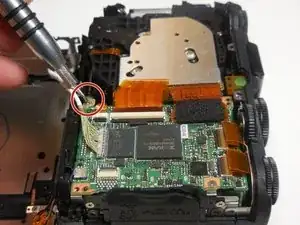

После снятия задней крышки найдите серебристый винт 4,3 мм рядом с верхней частью камеры и снимите его крестовой отверткой Phillips #00.
Шаг 9

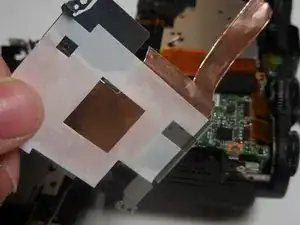

Снимите металлическую пластину с камеры.
Можно снять оранжевую ленту с камеры.
Шаг 10

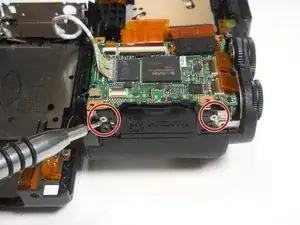

Снимите четыре серебристых винта 4,3 мм, расположенные по краям платы, используя крестовую отвертку Phillips #00.
Шаг 11

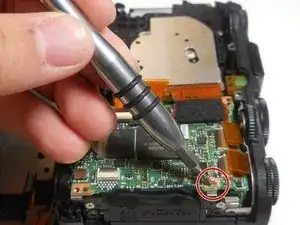

Снимите два серебристых винта 4,3 мм на крайней правой стороне камеры, используя крестовую отвертку Phillips #00.
Шаг 12
Поднимите и отсоедините разъём от платы, как показано.
Шаг 13

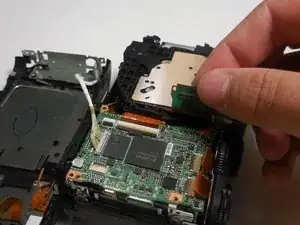

Снимите плату с камеры, чтобы получить доступ к отверстию для объектива.
Шаг 14

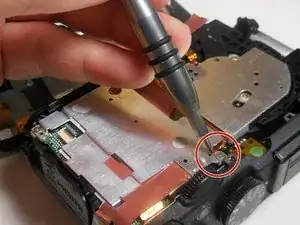

Снимите винты 4,3 мм с металлической пластины, используя крестовую отвертку Phillips #00.
Шаг 15

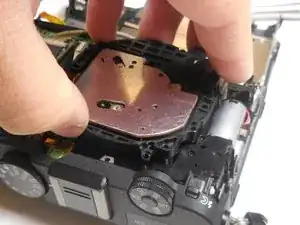

Поднимите металлическую пластину и выньте её из камеры.
Шаг 16

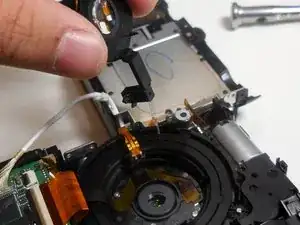

Найдите отражающую линзу.
Шаг 17
Снимите линзу с камеры.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
