Замена блока зум-объектива Nikon Coolpix P530

Найдите отсека для батареи в нижней части устройства.

Убедитесь, что камера выключена прежде чем приступать к обслуживанию устройства.

Сдвиньте переключатель влево, чтобы открыть отсек для батареи, используя кончик пальца или пластиковые инструменты для вскрытия.

Дверца отсека для батареи с пружинным механизмом откроется после перемещения переключателя.

Нажмите на жёлтую пружинную защёлку, удерживающую батарею, используя кончик пальца или пластиковые инструменты для вскрытия.

После нажатия жёлтой защёлки батарея должна частично выйти из камеры.

Осторожно извлеките батарею из отсека.

Удалите шесть винтов 4 мм, выделенных красным, отверткой Phillips #000.

Удалите винт 5 мм, выделенный оранжевым, отверткой Phillips #000.

Выдвиньте вспышку камеры, нажав кнопку под значком молнии на левой стороне камеры.

Найдите небольшой вырез под вспышкой, где корпус камеры соединяется с задней крышкой.

Используйте пластиковые инструменты для вскрытия, чтобы поддеть тёмный пластиковый элемент под вспышкой от более светлого корпуса камеры.

Осторожно подденьте пластиковым инструментом по периметру корпуса камеры.

Пластиковая крышка разъёма HDMI может ослабнуть и упасть на этом этапе. После того как задняя крышка освободится от корпуса камеры, вы можете снять этот элемент и убрать в безопасное место.

Осторожно приподнимите заднюю крышку от корпуса камеры.

Золотистый ленточный кабель соединяет заднюю крышку камеры с внутренними электронными компонентами. Не снимайте заднюю крышку, не отключив кабель, так как эта деталь легко ломается.

Чтобы снять ленточный кабель, аккуратно вытащите разъём из внутренних электронных компонентов камеры с помощью пинцета.

Поднимите вверх оранжевую защёлку, фиксирующую ленточный кабель, чтобы безопасно его снять.

После отсоединения ленточного кабеля от корпуса камеры крышку можно полностью снять.

Поднимите ЖК-экран вверх.

Наклоните экран в сторону ленточного кабеля.

Снимите ленточный кабель, осторожно потянув его от материнской платы с помощью пинцета.

Поднимите вверх оранжевую защёлку, фиксирующую ленточный кабель, чтобы безопасно его снять.

Удалите шесть винтов 4 мм, выделенных красным, используя отвертку Philips #000.

Удалите винт 6 мм, выделенный оранжевым, используя отвертку Philips #000.

Один из винтов 4 мм находится снаружи корпуса устройства.

Поднимите и снимите монтажную рамку ЖК-экрана, чтобы обнажить расположенное под ней оборудование.

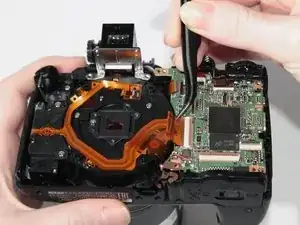

Отключите разъём ленточного кабеля, поддев часть вверх с помощью пластиковых инструментов для вскрытия.

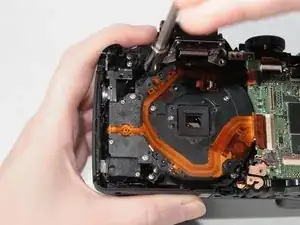

Удалите винты 3 мм, выделенные красным, используя отвертку Philips #000.

Всего в этом шаге должно быть удалено три винта.

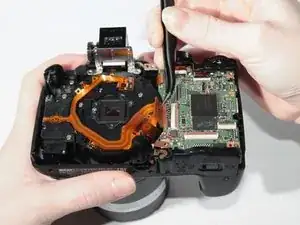

С помощью пинцета аккуратно извлеките ПЗС-датчик.

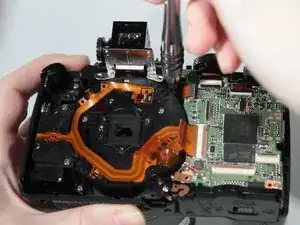

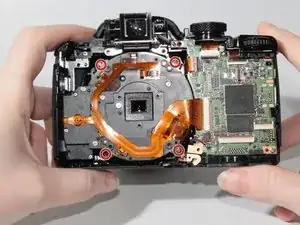

Удалите четыре винта 7 мм, выделенные красным, используя отвертку Philips #000.

Отключите ленточный кабель, потянув влево.

Отверните оранжевый зажим ленточного кабеля вверх, чтобы обеспечить безопасное извлечение.

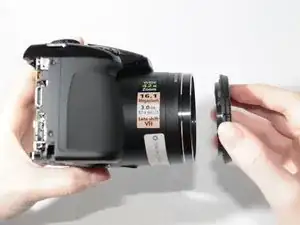

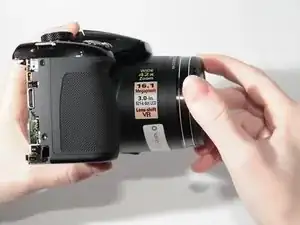

Снимите крышку объектива, чтобы освободить блок мотора зума от корпуса камеры.

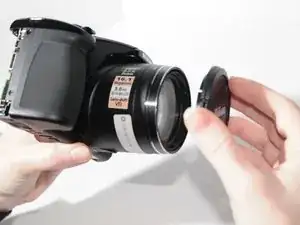

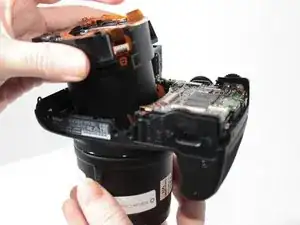

Осторожно извлеките блок объектива.
