Замена видоискателя Nikon COOLPIX P600

Поверните заднюю панель камеры к себе и откройте ЖК-экран влево.

Используйте отвёртку с крестообразным шлицем, чтобы вывернуть два винта длиной 5,556 мм под ЖК-экраном.

Используйте отвёртку с крестообразным шлицем и удалите одиннадцать винтов длиной 5,556 мм, расположенных по внешнему периметру корпуса камеры.

Откройте резиновую крышку разъёма «HDMI».

Используйте отвёртку с крестообразным шлицем и удалите винт длиной 5,556 мм, расположенный под крышкой.

Кнопка вспышки находится на левой стороне отсека встроенной вспышки.

Нажмите кнопку вспышки (как показано), чтобы получить к ней доступ.

Используйте лопатку, чтобы поддеть вспышку снизу

Подденьте (вверх-вниз), чтобы отделить.

Важно выбрать инструмент, безопасный для электростатических разрядов, чтобы избежать случайного повреждения устройства. По возможности используйте чёрную нейлоновую лопатку или пластиковое раздвижное приспособление.

Аккуратно потяните переднюю и заднюю части камеры в разные стороны.

Будьте осторожны, чтобы не повредить ленточный кабель, показанный в красной рамке.

Используйте пинцет с тонкими концами, чтобы аккуратно поднять чёрный/серый фиксатор в сторону ленточного кабеля (фиксатор поворачивается вверх для разблокировки и защёлкивается вниз для фиксации).

Будьте осторожны, чтобы не сломать фиксатор. Его нельзя заменить.

Используйте пинцет, чтобы аккуратно извлечь ленточные кабели.

Тяните ленточные кабели к задней части камеры.

Используйте отвёртку с крестообразным шлицем и удалите единственный винт длиной 6,350 мм слева от диска выбора режимов.

Используйте пинцет с тонкими концами, чтобы удалить большой ленточный кабель, расположенный под винтом.

Аккуратно пошевелите кабель вверх, чтобы извлечь его.

Для более удобного доступа можно слегка нажать на чёрную поверхность камеры, где находятся кнопки и регуляторы. Не нажимайте слишком сильно, чтобы не сломать пластик.

Вставьте пластиковое раздвижное приспособление под кнопку спуска затвора.

Аккуратно подденьте (вперёд-назад) между резиновой накладкой и корпусом камеры.

Обхватите камеру руками. Удерживайте диск режимов и накладку под кнопкой спуска затвора.

Аккуратно отведите правый большой палец и потяните левым указательным пальцем, чтобы разделить половинки корпуса камеры.

Используйте отвёртку с крестообразным шлицем, чтобы удалить девять винтов длиной 3,175 мм на внутренней стороне камеры.

Используйте пинцет, чтобы удалить золотистую скобу.

Используйте пинцет, чтобы удалить белую плёнку под кнопкой спуска затвора.

Эта белая плёнка — защита электронных компонентов. Камера будет работать нормально, даже если плёнка порвётся или полностью отвалится.

Будьте осторожны: под этой плёнкой находятся три вывода конденсатора высокого напряжения, прикосновение к которым может привести к поражению электрическим током.

Используйте пинцет, чтобы удалить жёлтый ленточный кабель.

Аккуратно пошевелите его влево, а затем вытяните из разъёма.

Используйте руки, чтобы снять металлическую крышку.

Поднимите крышку вверх.

Используйте пинцет, чтобы снять золотистую скобу.

Разъём для штатива находится в нижней части камеры.

Используйте пинцет, чтобы снять разъём для штатива.

Открутите три винта длиной 3,175 мм.

Будьте внимательны, чтобы не потерять винты в полостях камеры.

Продолжайте снимать винты, помня о полости непосредственно под каждым из них. Извлечь винт из этой полости будет затруднительно.

Снимите объектив, потянув его вертикально вверх.

Будьте осторожны, чтобы не повредить электрический ленточный кабель, расположенный сверху на объективе.

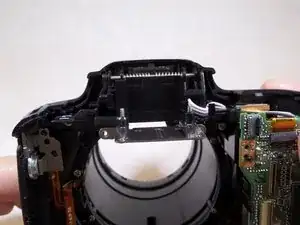

Открутите два винта, расположенных в верхней части видоискателя.

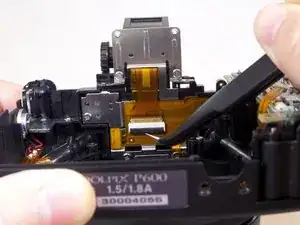

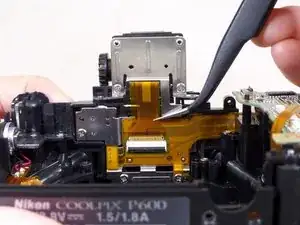

Отсоедините и извлеките жёлтый ленточный провод.

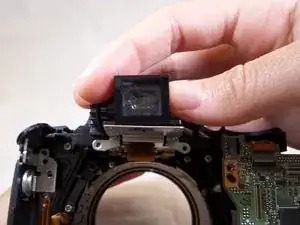

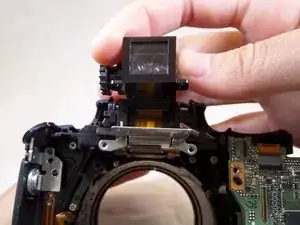

Поднимите видоискатель вертикально для извлечения.

Действуйте осторожно, поскольку ленточный кабель медленно выходит из паза при извлечении видоискателя.
