Замена встроенной батареи памяти Nikon coolpix P7000

Если камера забывает все настройки сразу после извлечения аккумулятора, скорее всего причиной является неисправная встроенная батарея. В этом руководстве я покажу, как заменить её на модели P7000.

Выполняйте это на свой страх и риск: хотя потеря настроек может быть неприятной, риск повреждения камеры может оказаться не оправдан.

При первоначальной разборке камеры я потерял ориентацию по расположению винтов. Не повторяйте эту ошибку. В ходе ремонта вы встретите винты трёх разных длин — отметьте, откуда каждый из них.

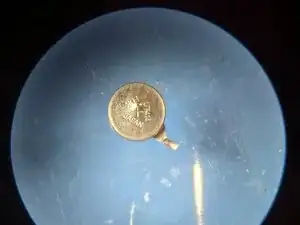

Для этой замены потребуется пайка. Если вы не уверены в своих навыках, не предпринимайте эту операцию. Деталь маленькая, и ошибки могут стоить вам камеры. На второй фотографии показана батарея, которую мы ищем; это даст представление о размерах.

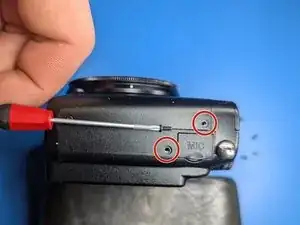

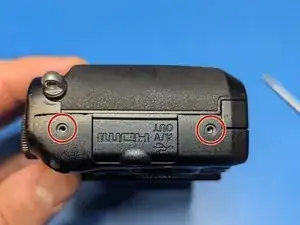

Удалите все винты с задней и боковых сторон устройства, за исключением нижнего винта на левой стороне корпуса.

Важно запомнить, откуда снят каждый винт — в ремонте встречаются три разных длины. Один из винтов длиннее остальных и находится рядом с видоискателем.

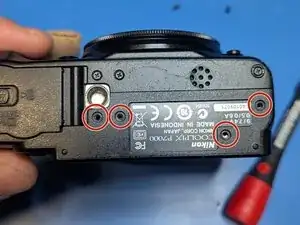

Удалите оставшиеся винты, соединяющие заднюю часть с нижней частью корпуса.

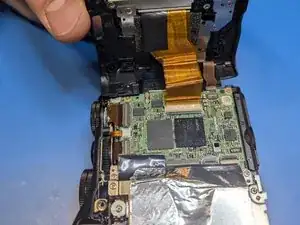

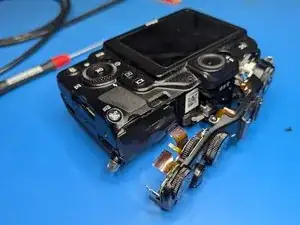

Теперь задняя крышка может быть приподнята. Будьте осторожны с хрупкими гибкими шлейфами. Я предпочёл оставить заднюю крышку подключённой и работать аккуратно, чтобы не создавать чрезмерного натяжения на шлейфы. Вы можете отключить их, подняв язычок на меньшем разъёме и вытянув чёрную часть большего шлейфа.

ОСТОРОЖНО! с левой стороны устройства находится конденсатор, который может долго держать заряд и дать сильный удар. НЕ ТРОГАЙТЕ!

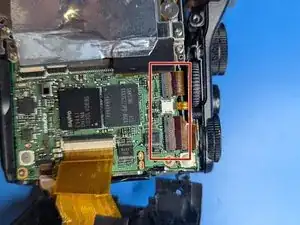

Отключите три гибких шлейфа, ведущих к верхнему модулю. Два внешних шлейфа имеют защёлку, которую нужно поднять, прежде чем шлейфы вытащатся. Снова — будьте осторожны, чтобы не повредить их.

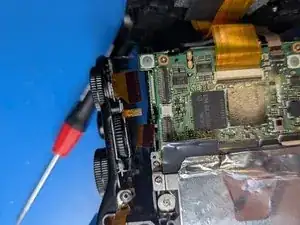

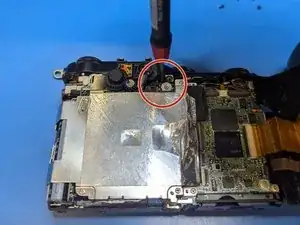

Удалите последний винт, глубоко утопленный в корпусе рядом с видоискателем. Магнитная отвертка поможет вернуть его на место.

Шлейф с двумя светодиодами слева от окуляра также придётся приподнять, так как он приклеен лентой.

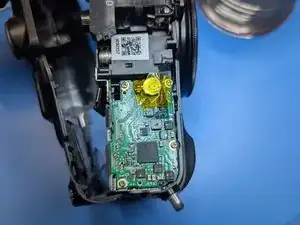

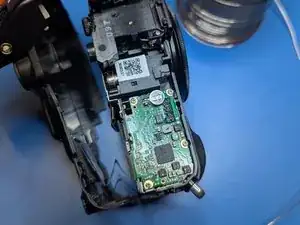

Теперь верхняя часть корпуса может быть приподнята, и чёрная лента может быть удалена, чтобы открыть плату с встроенной батареей. Измерение напряжения на батарее покажет, требуется ли её замена (меньше 2 В, вероятно, слишком мало).

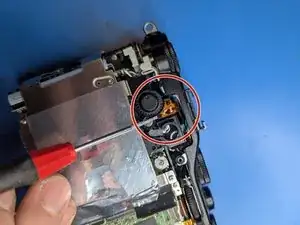

Кругом отмечена батарея, которую мы искали.

Оригинальная батарея, по-видимому, — FDK UT414 с паяльными контактами. Лучше найти точную замену, но подойдет любая перезаряжаемая батарея 3 В с паяльными контактами. Обратите внимание на полярность выводов. Если паяльные контакты направлены к вам, то правый вывод должен быть положительным.

Теперь новую батарею можно припаяль на место. Убедитесь, что новая батарея не закорочена во время пайки. Удаление старого припоя и нанесение припоя на контактные площадки облегчит пайку.

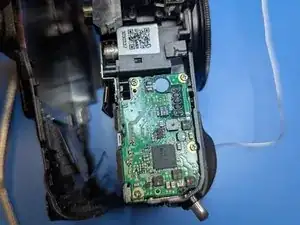

Поскольку моя запасная батарея немного больше, я изолировал её каптоном.

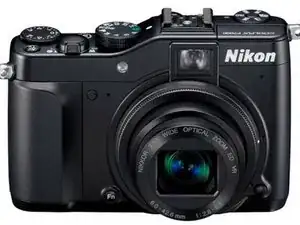

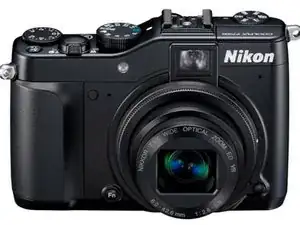

Теперь пора собрать всё обратно так, чтобы устройство выглядело как на фотографии. Не забудьте чёрную наклейку, закрывающую плату, и вернуть все винты на их места.

Удачи!
