Замена переднего и заднего объектива Sony DCR-DVD 108
Объектив обеспечивает чёткий и стабильный просмотр того, что вы снимаете. Следовательно, качество изображения может быть снижено, если любой из объективов повреждён; обслуживание этого компонента простое, но критически важное.
Шаг 1
Снимите все винты 4,3 мм на нижней стороне с помощью отвертки Phillips J000. Всего должно быть семь винтов (4 серебристых, 2 чёрных).
Шаг 2
Снимите винты 5 мм Phillips #0 на нижней стороне складывающегося ЖК-экрана.
Шаг 3
Снимите винт 2 мм Phillips #0 за аккумулятором.
Шаг 4
Откройте крышку DVD и снимите три винта 4,3 мм Phillips. Включая винты в углах, которые могут быть скрыты.
Шаг 5
После того как все винты удалены, осторожно разомкните корпус камеры с помощью лопатки.
Шаг 6
Возьмите половину корпуса камеры, содержащую оба объектива, и поверните переднюю часть к себе.

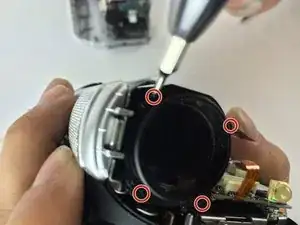

Снимите четыре винта Phillips #0 4,3 мм, показанные на фото.
Шаг 7

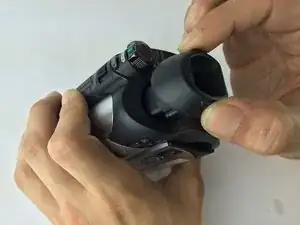

Снимите передний объектив и проверьте его на предмет загрязнений, пятен или царапин. Применяйте здравый смысл: если объектив сильно повреждён, замените деталь.
Шаг 8
Аккуратно потяните корпус объектива, чтобы обнажить направляющий канал корпуса.
Шаг 9
Остроконечным концом пластиковой лопатки нажмите на защёлку, расположенную на стороне корпуса заднего объектива.
Шаг 10
После ослабления аккуратно потяните и снимите корпус объектива. Теперь объектив можно осмотреть и заменить.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
