Замена ЖК-экрана Olympus Stylus 410
Ваша камера работает, но вы не можете видеть изображение из‑за сломанного экрана? Следуйте этому руководству, чтобы заменить повреждённый дисплей на Olympus Stylus 410. В Olympus Stylus 410 установлен 1,8‑дюймовый ЖК‑модуль, который часто встречался в камерах этого типа начала 2000‑х. Olympus, использующие тот же 1,8‑дюймовый ЖК‑дисплей, включают Olympus Stylus Epic и Olympus Mju.
Если дисплей камеры раздроблён или разбит, следуйте руководству разбитые стеклянные дисплеи, чтобы безопасно подготовить камеру к ремонту и избежать травм от осколков стекла.
Перед началом извлеките батарею и карту памяти SD.
Шаг 1
Найдите 2 винта на дне слайдера.
Выверните оба винта крестовой отвёрткой #00.
Шаг 2
Аккуратно потяните за нижнюю часть слайдера, пока он не сойдёт с нижней направляющей.
Существует маленькая деталь, соединяющая слайдер с направляющей. Обязательно не потеряйте её — она нужна для повторной установки слайдера.
Шаг 3
Поднимите слайдер вверх, пока он не выйдет с верхней направляющей.
Шаг 4
Слайдер теперь должен быть свободен от корпуса камеры.
Шаг 5
Найдите 3 винта на внешней металлической окантовке и выверните их крестовой отвёрткой #00.
Шаг 6
Используйте лопатку, чтобы отодрать внешнюю металлическую окантовку, начиная с нижней части корпуса камеры.
Металлическая окантовка приклеена к камере в дополнение к винтам. Будьте осторожны, чтобы не согнуть окантовку при её снятии.
Шаг 7
Кнопка спуска затвора теперь может быть снята. Она не соединена с камерой и может быть поднята вверх.
Шаг 8
Извлеките карту памяти.
Найдите и удалите 2 винта, используя крестовую отвёртку #00.
Шаг 9
Используйте лопатку по краю корпуса, чтобы ослабить его.
Аккуратно пошевелите заднюю крышку, чтобы снять её. Может понадобиться значительная сила.
Шаг 10
Найдите 3 внутренних винта, удерживающие переднюю часть корпуса. Удалите их крестовой отвёрткой #00.
Шаг 11

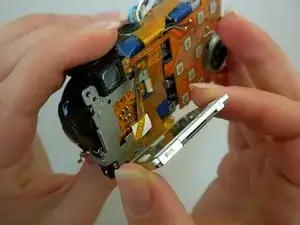

Удерживая внутреннюю часть и переднюю панель, аккуратно потяните, пока они не начнут расходиться. Может потребоваться небольшое покачивание.
Не тяните переднюю панель полностью — она всё ещё соединена проводами.
Шаг 12

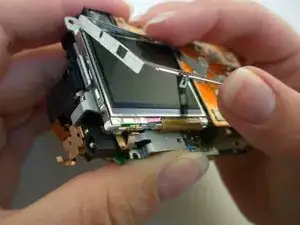

Снимите металлическую рамку с ЖК‑экрана с помощью монтажного инструмента.
Шаг 13

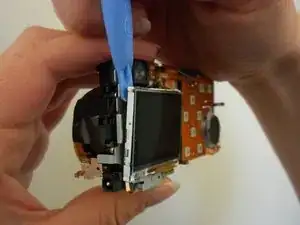

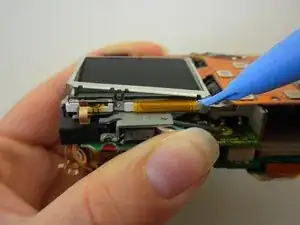

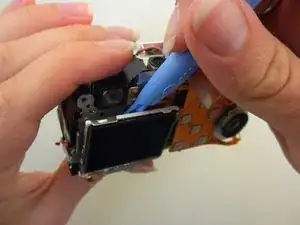

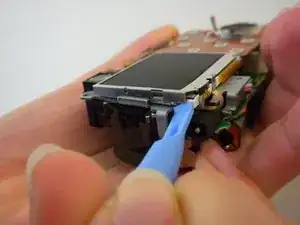

Подденьте ЖК‑экран сверху монтажным инструментом.
Не отрывайте экран полностью — он всё ещё удерживается двумя ленточными шлейфами.
Шаг 14

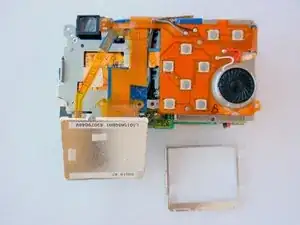

Так будет выглядеть камера после снятия ЖК‑экрана.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
