Замена крышки отсека батареи Olympus Stylus 410
Если крышка отсека батареи на вашем цифровом фотоаппарате Olympus Stylus 410 отломалась или повреждена, используйте это руководство, чтобы снять её и установить новую.
Шаг 1
Найдите 2 винта на дне слайдера.
Удалите оба винта отвёрткой Phillips #00.
Шаг 2
Аккуратно потяните за нижнюю часть слайдера, пока он не выйдет с нижней направляющей.
Есть маленькая деталь, которая соединяет слайдер с направляющей. Не потеряйте её, она нужна для установки слайдера обратно.
Шаг 3
Поднимите слайдер вверх, пока он не выйдет с верхней направляющей.
Шаг 4
Слайдер теперь должен быть свободен от корпуса камеры.
Шаг 5
Найдите 3 винта на внешней металлической полосе и удалите их отвёрткой Phillips #00.
Шаг 6
Используйте лопатку, чтобы отогнуть внешнюю металлическую полосу, начиная снизу корпуса камеры.
Металлическая полоса приклеена к корпусу помимо винтов. Будьте осторожны, чтобы не согнуть полосу при снятии.
Шаг 7
Теперь можно снять кнопку спуска. Она не соединена с камерой и может быть снята вверх.
Шаг 8
Извлеките карту памяти.
Найдите и удалите 2 винта, используя отвёртку Phillips #00.
Шаг 9
Используйте лопатку по краю корпуса, чтобы ослабить его.
Осторожно снимите заднюю крышку корпуса, покачивая. Это может потребовать значительного усилия.
Шаг 10
Найдите 3 внутренних винта, удерживающих переднюю часть корпуса. Удалите их отвёрткой Phillips #00.
Шаг 11
Будьте осторожны, не тяните переднюю крышку полностью — она всё ещё соединена проводами.
Шаг 12

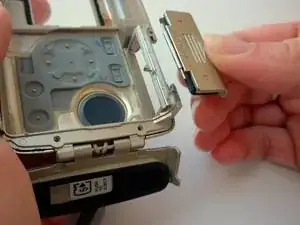

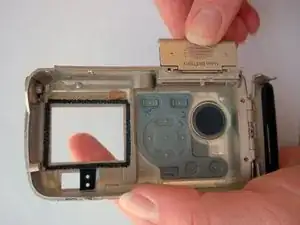

Откройте крышку отсека батареи и поднимите её вверх, чтобы снять с задней части корпуса.
Шаг 13

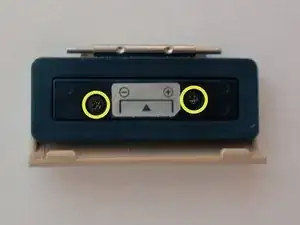

Найдите и отвинтите 2 винта отвёрткой Phillips #00.

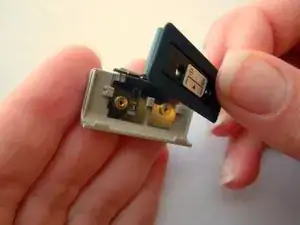

Снимите чёрное уплотнение.
Шаг 14

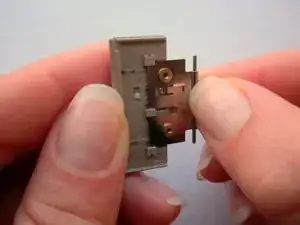

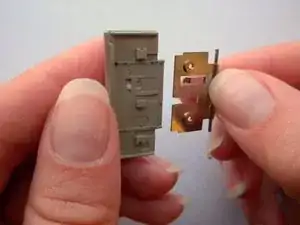

Сдвиньте металлическую деталь с крышки отсека батареи.
Шаг 15

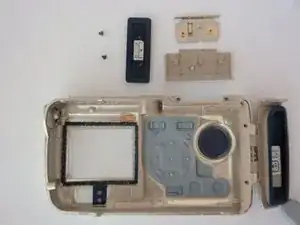

Так выглядят крышка отсека батареи и задняя часть корпуса полностью разобранными.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
