Замена вспышки Olympus Stylus 410

Найдите два винта в нижней части ползунка.

Выкрутите оба винта крестовой отвёрткой №00.

Аккуратно потяните за нижнюю часть ползунка, пока он не выйдет из нижнего паза.

Между ползунком и направляющей имеется небольшая перемычка. Следите, чтобы не потерять её, так как она понадобится для установки ползунка обратно.

Поднимите ползунок вверх, чтобы он вышел из верхнего паза.

Теперь ползунок должен полностью освободиться от корпуса камеры.

Найдите три винта на внешнем металлическом кольце и выкрутите их крестовой отвёрткой №00.

Воспользуйтесь лопаткой, чтобы отклеить внешнее металлическое кольцо, начиная с нижней части камеры.

Металлическое кольцо прикреплено к камере клеем, а также винтами. Будьте осторожны, чтобы не погнуть кольцо при снятии.

Теперь можно извлечь кнопку затвора. Она не прикреплена к камере и может быть просто снята.

Извлеките карту памяти.

Найдите и выкрутите два винта с помощью крестовой отвёртки №00.

С помощью лопатки пройдитесь по периметру корпуса, чтобы ослабить его.

Осторожно покачивая, снимите заднюю крышку. Может потребоваться значительное усилие.

Найдите три внутренних винта, удерживающих переднюю часть корпуса. Выкрутите их с помощью крестовой отвёртки №00.

Удерживая внутреннюю часть и переднюю панель корпуса, аккуратно потяните до начала их разъединения. Возможно, потребуется лёгкое покачивание.

Не отделяйте переднюю панель полностью, так как она всё ещё соединена проводами.

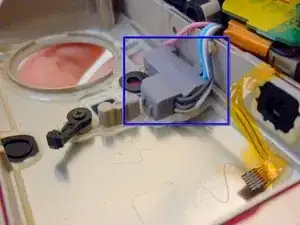

Найдите серый отсек, закрывающий вспышку.

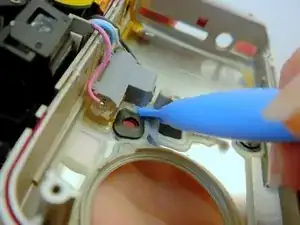

Поместите плоскую отвёртку или маленькую лопатку под выступ, который фиксирует серую крышку.

Аккуратно поднимите выступ, чтобы освободить серый отсек.

Используйте лопатку по периметру серого отсека, чтобы полностью отсоединить его от передней части корпуса.

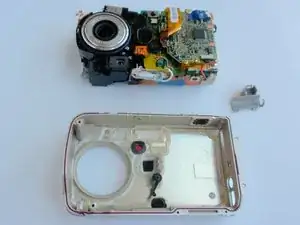

Теперь серый отсек можно снять с блока вспышки.

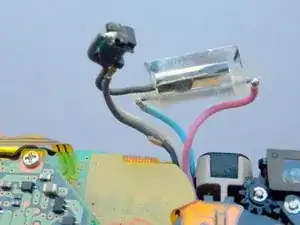

Блок вспышки теперь можно извлечь, а новый — припаять на его место.
