Замена заднего корпуса Olympus Stylus 1030 SW

Камеры

Если у вашей камеры Olympus Stylus (1030 SW) повреждены несколько частей, таких как передний и задний корпус, сборка вспышки, AV-порт или дверца для батареи, вы можете использовать это руководство для замены этих деталей.

С помощью этого руководства вы узнаете, как заменить поврежденные компоненты Olympus Stylus (1030 SW). Прежде чем использовать наше руководство, убедитесь, что камера выключена, и проверьте наличие поврежденных или отсутствующих частей.

Шаг 1

Начните с удаления переднего корпуса Olympus Stylus 1030 SW.

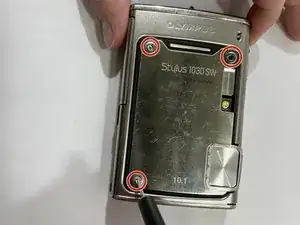

Используйте отвертку Phillips #00 для откручивания трех винтов.

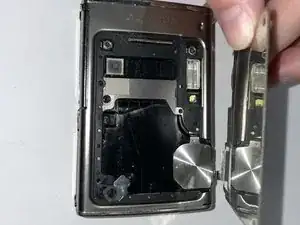

После удаления всех трех винтов возьмитесь за передний корпус и снимите его с камеры. Поднимите его, пока он полностью не снят.

Шаг 2

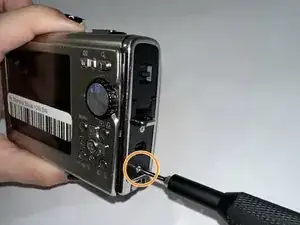

Используйте отвертку Phillips #00 для откручивания винтов со стороны панели.

Используйте отвертку Phillips #00 для откручивания обоих винтов дверцы батареи.

Шаг 3

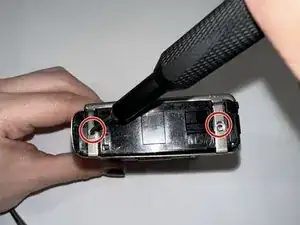

Переверните камеру Olympus Stylus 1030 SW вверх дном, задняя сторона должна быть направлена от вас.

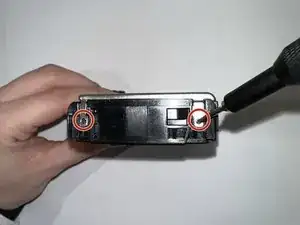

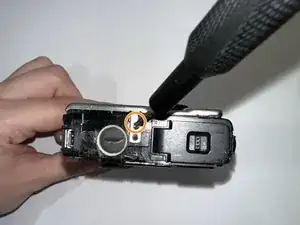

Используйте отвертку Phillips #00 для откручивания обоих винтов.

Шаг 4

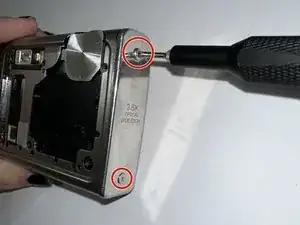

Теперь поверните камеру так, чтобы задняя сторона была направлена от вас. Удалите оба винта Phillips #00.

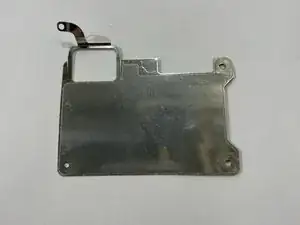

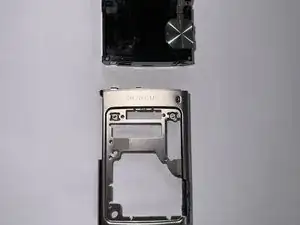

Теперь вы сможете снять передний корпус.

Шаг 5

Чтобы удалить задний корпус камеры, начните с того, чтобы задняя сторона была направлена от вас.

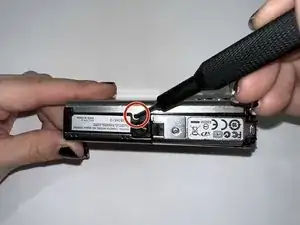

Удалите два винта Phillips #00.

Затем переверните камеру, чтобы передняя сторона была направлена к вам.

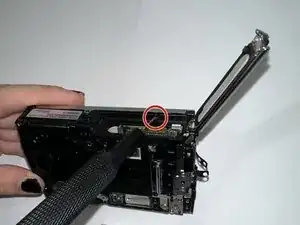

Удалите один винт Phillips #0.

Шаг 6

Теперь поместите вашу камеру вертикально с передней стороны, обращенной к вам.

Перевод руководства с ifixit.com
