Замена камеры Kenwood DRV-N520
В этом руководстве объясняются правильные процедуры замены неисправной камеры в этом устройстве Kenwood.
Это может быть необходимо, если вы не получаете сигнал от камеры или если функция предупреждения о близости не работает должным образом, так как она использует данные от камеры.
Шаг 1

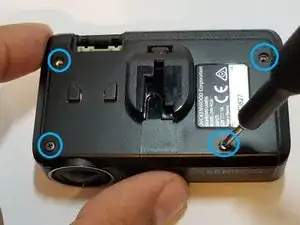

Удалите четыре винта 3 мм с задней части устройства с помощью отвертки Phillips #0.
Используйте пластиковый инструмент для открытия, чтобы поддеть заднюю крышку устройства.

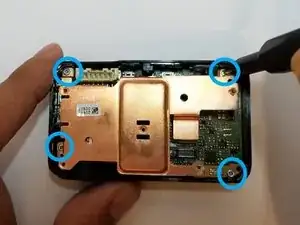

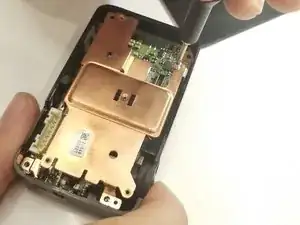

Удалите еще четыре винта 3 мм с медной пластины сразу внутри устройства, также используя отвертку Phillips #0.
Шаг 2

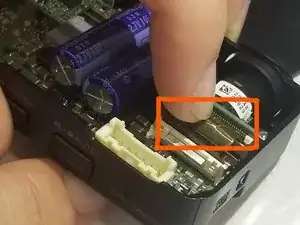

Используйте лопатку, чтобы нажать на металлический замковый язычок, одновременно осторожно вытягивая кабель.

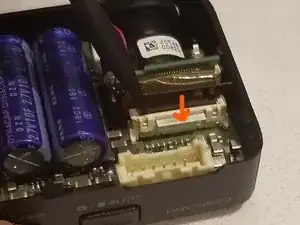

Удалите шлейфовый кабель из разъема.

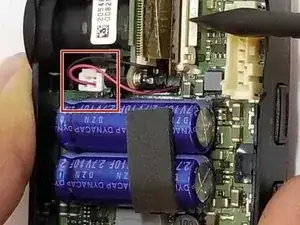

Затем вытяните черный и красный провода из разъема.
Шаг 3

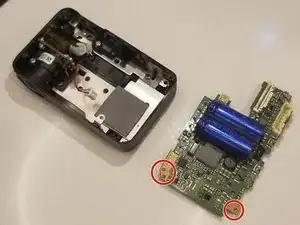

Удалите два винта с углов широкой стороны материнской платы с помощью отвертки Phillips #0.
Поднимите материнскую плату вверх и извлеките ее из устройства.

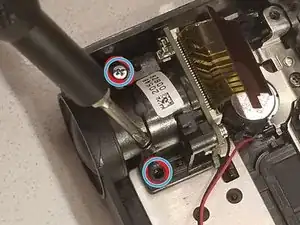

Удалите два винта 4 мм Phillips #0 с камеры.

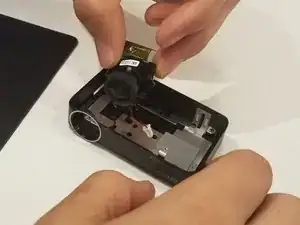

Поднимите камеру из устройства.
Заключение
К концу этого руководства вы сможете заменить вашу камеру в видеорегистраторе. Если у вас есть другие вопросы, пожалуйста, обратитесь к странице устранения неполадок.
Перевод руководства с ifixit.com
