Замена материнской платы видеорегистратора Kenwood DRV-N520
В данном руководстве будет показан процесс удаления материнской платы видеорегистратора Kenwood DRV-N520.
Это может потребоваться, если у Вас возникают проблемы с включением устройства.
Рекомендуется ознакомиться с нашими руководствами по замене предохранителя или конденсатора, так как это более простые проблемы с аналогичными симптомами.
Шаг 1
Используйте отвертку Phillips #0, чтобы открутить четыре винта диаметром 3 мм на задней панели устройства.
Снимите заднюю крышку.
Шаг 2

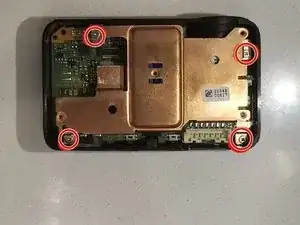

Удалите четыре винта диаметром 3 мм с медной пластины, используя отвертку Phillips #0.
Снимите медную пластину, чтобы получить доступ к материнской плате.
Шаг 3

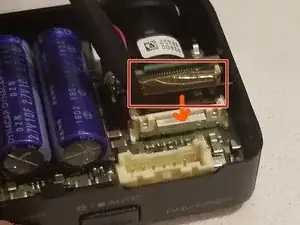

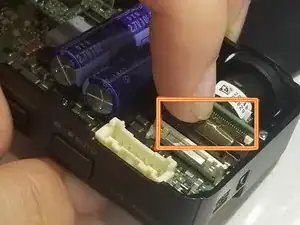

Удалите шлейф, осторожно потянув за него, одновременно используя лопатку, чтобы приложить давление на рычаг (оранжевая стрелка), удерживающий его на месте.
Шаг 4

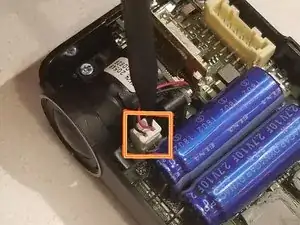

Отключите соединение динамика от платы, используя пальцы, чтобы приложить давление на зажим, удерживающий его на месте.

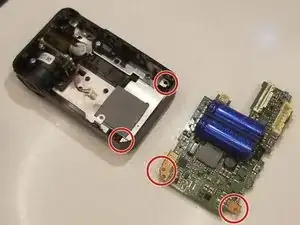

Наконец, снимите два винта с двух углов материнской платы, используя отвертку Phillips #0.

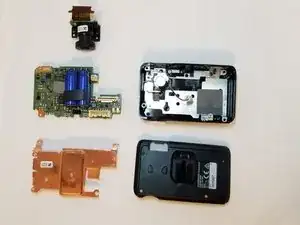

Удалите материнскую плату из устройства.
Заключение
Это завершит процесс удаления плат. Пожалуйста, обратитесь к руководству по устранению неполадок для любых вопросов.
Перевод руководства с ifixit.com
