Замена деталей байонета объектива Canon EOS Rebel XS 35mm
Это необходимая процедура для замены деталей байонета объектива камеры Canon EOS Rebel XS 35mm, расположенного на передней части корпуса. Эти детали включают тонкий, похожий на латунь слой и серебристый слой. Оба этих слоя располагаются внутри кольца на передней части камеры определённым образом.
Шаг 1

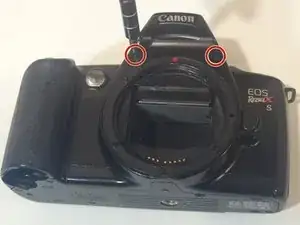

Используя биту PH000, удалите 2 чёрных винта, обведённых на изображении; оба имеют длину 6 мм и диаметр 1,25 мм.
Шаг 2

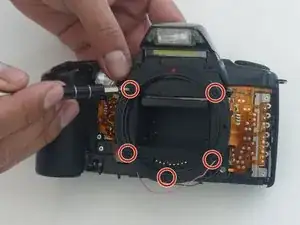

Используя биту PH000, удалите 5 чёрных винтов, обведённых на изображении; все они имеют длину 5,5 мм и диаметр 2 мм.
Шаг 3

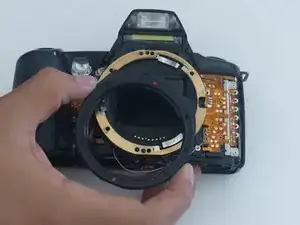

Просто с помощью пальцев — хотя можно использовать и другое приладие, например пинцет — снимите первый слой байонета. Этот первый слой чёрный, пластиковый и имеет красную точку вверху.
Шаг 4

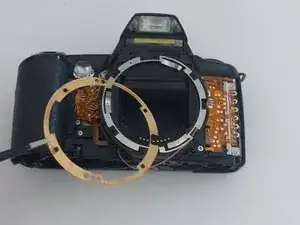

Используя предпочтительно пинцет — хотя можно также использовать пальцы — снимите тонкий латунного цвета слой байонета.
Шаг 5

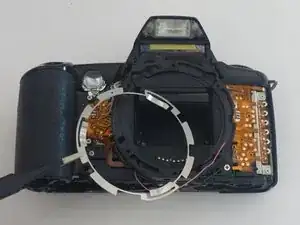

Используя предпочтительно пинцет — хотя можно также использовать пальцы — снимите серебристый слой байонета.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Сборка может быть значительно сложнее разборки для этой части камеры, что объясняет широкий диапазон оценочного времени.
Перевод руководства с ifixit.com
