Замена шлейфа кнопок Canon Powershot A70
Используйте это руководство, чтобы снять шлейф на Canon Powershot A70 — для его замены или доступа к другим проблемным узлам.
Шлейф напрямую связан с работой дисплея камеры, и его повреждение может сделать устройство бесполезным, по сути превратив в декоративный кирпич с объективом. Это деликатная деталь A70, которая со временем изнашивается при эксплуатации, от погодных условий и при падениях. Также этот способ позволяет добраться под шлейф в случае, если он сам не является причиной неисправности.
Детали малы, поэтому держите рядом контейнер и особенно аккуратно снимайте батарею на шаге 5, чтобы не получить ещё одну поломку.
Шаг 1
Откройте отсек для батареи и извлеките батареи.

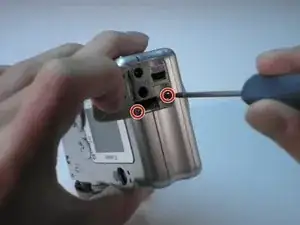

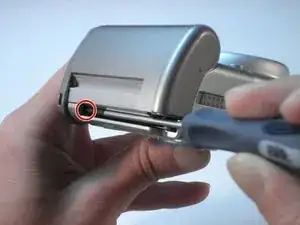

Выверните два винта, расположенных глубоко в отсеке для батареи, крестовой отверткой Phillips #00.
Шаг 2

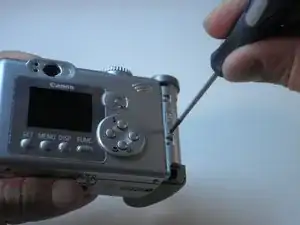

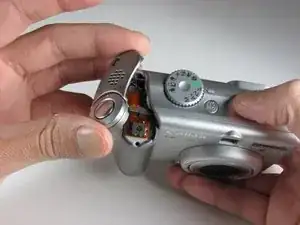

Откройте отсек CF-карты и выверните верхний винт крестовой отверткой Phillips #00.
Панель с кнопкой затвора и рычагом зума снимется.
Будьте осторожны! Два тонких провода соединяют динамик с корпусом камеры. Они очень хрупкие, действуйте аккуратно. Не удаляйте их.
Шаг 3

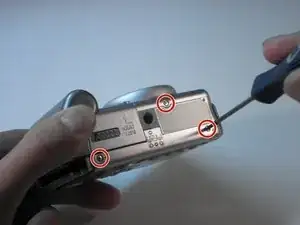

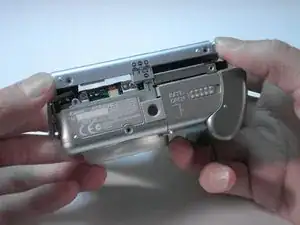

Выверните три маленьких винта на нижней части камеры крестовой отверткой Phillips #00.
Снимите ремешок для запястья.
Шаг 4
Выверните винт в отсеке CF крестовой отверткой Phillips #00.
Шаг 5
Откройте резиновый клапан разъёма Digital AV Out.

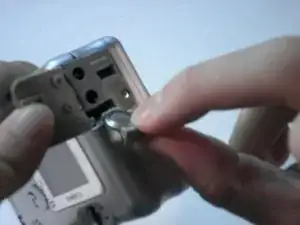

Подденьте батарею инструментом для вскрытия.
Аккуратно вытащите батарею двумя пальцами.
Выверните два теперь видимых винта крестовой отверткой Phillips #00.
Шаг 6

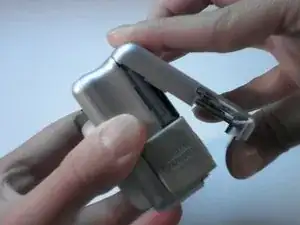

Начиная снизу, аккуратно оттяните корпус.
Крышка будет теперь pivотировать вверху.
Три защёлки удерживают заднюю крышку на корпусе.
Возможно, придётся приложить усилие. Задняя панель издаст щелчок при отделении от корпуса.
Шаг 7

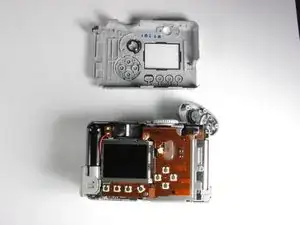

Внутренности камеры должны выглядеть так.
Шаг 8

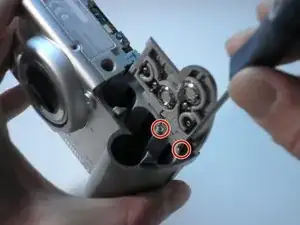

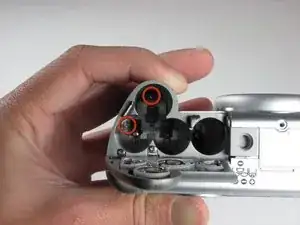

Выверните два винта вверху отсека для батареи крестовой отверткой Phillips #00.
Шаг 9
Большим пальцем правой руки оттяните язычок назад, одновременно левой рукой оттягивая переднюю панель камеры от корпуса.
Шаг 10

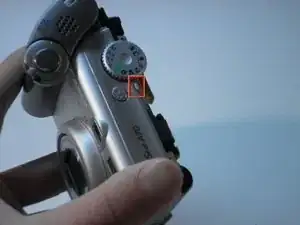

После снятия передней и задней панелей найдите видоискатель прямо над объективом на верхней части камеры.
Видоискатель закреплён тремя винтами: двумя сверху и одним со стороны объектива.

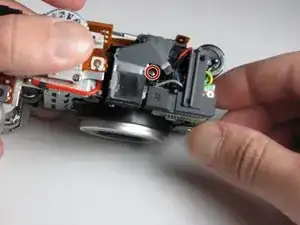

Сначала выверните винт в согнутом углу видоискателя крестовой отверткой Phillips #00.
Шаг 11

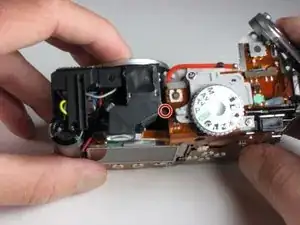

Удалите второй винт, прямо напротив согнутого угла.
Он может быть скрыт в пространстве под оранжевой платой — используйте крестовую отвертку Phillips #00.
Шаг 12

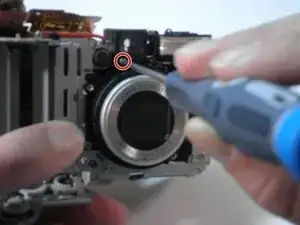

Выверните последний винт прямо под левой стороной видоискателя (со стороны объектива) крестовой отверткой Phillips #00.
Шаг 13

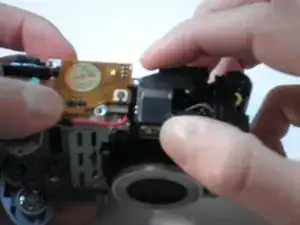

После удаления трёх винтов единственным удерживающим элементом видоискателя остаётся небольшой пластиковый штырь.
Снимите видоискатель сильным вертикальным рывком вверх.
Шаг 14

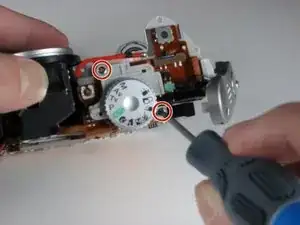

Выверните два явно видимых винта с регулятора управления крестовой отверткой Phillips #00.
Снимите регулятор — он должен легко сняться.
Шаг 15

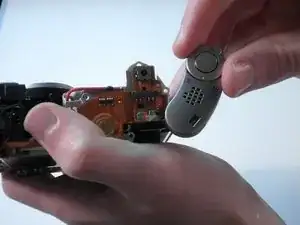

С помощью пинцета аккуратно отсоедините два тонких провода от зелёного разъёма.
Осторожно замените сломанную панель динамика/затвора на новую.
Шаг 16
Снятую панель должна выглядеть так.
Шаг 17
Kрестовой отверткой Phillips #00 отвинтите один видимый винт, крепящий шлейфовую сборку к задней части камеры.
Шаг 18

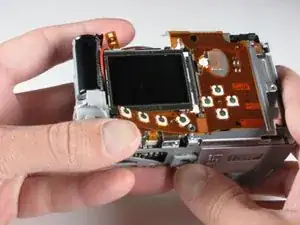

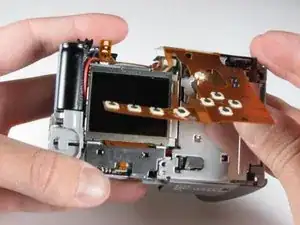

Начиная с нижнего левого угла (под экраном), приподнимите шлейфовую сборку от шасси камеры.
Шаг 19

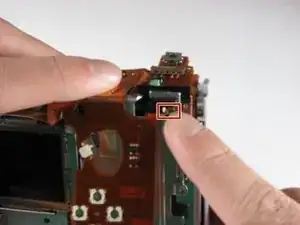

Освободите маленькую металлическую защёлку, которая крепит шлейфовую сборку в верхнем правом углу камеры, нажатием пальца.
Защёлка очень маленькая и её может быть трудно заметить.
Шаг 20
Отсоедините чёрный разъём, приподняв его вверх.
Возможность повреждения устройства: вы можете повредить шлейфовую сборку, если будете снимать её насильно, не отключив разъём.
Шаг 21

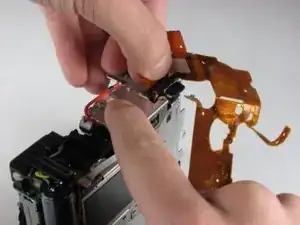

Осторожно оттяните оставшуюся часть гибкого кабеля от корпуса камеры, пока не дойдёте до последнего разъёма.
Шаг 22

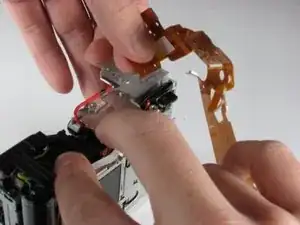

Держите сборку гибкого кабеля осторожно, но крепко, и вытащите её из разъёма двумя пальцами.
Следите, чтобы тянуть строго вверх, а не под углом.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
