Замена мотора привода автофокусировки Nikon D610
В этом руководстве показано, как заменить мотор привода автофокуса в Nikon D610. Если функция автофокуса вашей камеры перестала работать или при фокусировке слышен громкий шум, возможно, пришло время его заменить.
Мотор привода автофокуса может вызывать такие проблемы, как нарушения стабилизации, неправильная калибровка объектива или нечёткий фон. Перед началом ремонта попробуйте сначала устранить неисправность, чтобы убедиться, что проблема действительно в моторе привода автофокуса. Выполнив этот ремонт, вы снова сможете пользоваться автофокусом камеры, что позволит делать снимки быстрее и с лучшим качеством.
Для этого руководства не требуются специальные навыки, однако может понадобиться припаять, и вы будете разбирать камеру с деликатными внутренними деталями, поэтому требуется особая осторожность, чтобы не повредить матрицу и другие компоненты. Этот ремонт сложен из-за конструкции камеры и большого количества кабелей — при выполнении операций действуйте максимально аккуратно.
Шаг 1

Сначала выключите устройство.
Шаг 2


Установите камеру на бок.
Откройте дверцу отсека батареи, сдвинув фиксатор в сторону объектива.
Дверца слегка «выскочит».
Шаг 3

Теперь поднимите дверцу отсека батареи.
Сдвиньте жёлтую фиксирующую защёлку к центру, чтобы освободить батарею.
Батарея подпрыгнёт вверх, так как внизу находится пружина.
Аккуратно и медленно извлеките батарею, тянув её прямо наружу.
Обратите внимание на ориентацию батареи при извлечении.
Шаг 4

После извлечения батареи отведите дверцу отсека от объектива.
В нижней крышке, включая несколько винтов внутри отсека батареи, установлено одиннадцать винтов с крестообразной головкой.
Удалите все винты — нижняя панель должна легко сняться.
Шаг 5


Далее необходимо вынуть семь винтов Philips #00, удерживающих заднюю панель.
Винты спрятаны в трёх разных местах.
Один находится под резиновыми крышками слева на корпусе. следующий — в отверстии для глаза.
Последний требует снятия маленького диска примерно в половине дюйма справа от отверстия для глаза.
Чтобы снять этот диск, подведите за него лопаточку и постепенно приложите давление.
Шаг 6

Задняя панель включает ЖК-дисплей и отделяется от корпуса при лёгком потягивании.
Не тяните слишком сильно, иначе вы рискуете оборвать ленточный кабель, подключающий органы управления и экран.
Когда появится достаточно места, аккуратно вытащите ленточный кабель из разъёмов.
Шаг 7

Следующим снимается передняя панель и красная рукоятка.
Передняя панель удерживается двумя винтами Philips #00 спереди и двумя под лампой вспышки.
Снимите два винта Phillips #00, удерживающие рукоятку, и она легко сдвинется.
После снятия винтов лицевая панель снимается движением прямо от корпуса, чтобы избежать повреждений.
Шаг 8

Теперь можно удалить последние три винта Philips #00, скрытые под крышкой отсека карты памяти.
Винты выкручиваются, и крышка снимается прямо.
Последняя крышка — верхняя. Верхняя панель удерживается двумя винтами, расположенными прямо под кромкой крышки.
Верхнюю панель нужно снимать очень медленно. Между корпусом и верхней панелью подключено несколько электронных компонентов.
Необходимо отключить три провода.
Шаг 9

На задней стороне камеры расположена материнская плата. Она становится видна после снятия задней панели.
Сначала снимите экранную защиту от статического электричества.
Защитная крышка удерживается шестью винтами Philips #00, расположенными по краю крышки.
После выкручивания винтов защита снимется с материнской платы.
Шаг 10

Шесть винтов, которые были удалены на предыдущем шаге, также фиксируют материнскую плату.
К материнской плате подключено несколько ленточных кабелей, некоторые из них спрятаны под другими ленточными кабелями.
Будьте очень осторожны при отсоединении ленточных кабелей. Если они порвутся, это может привести к необходимости дополнительных ремонтов.
Шаг 11


Мотор фокусировки находится между правой рукояткой и байонетом объектива и требует замены нескольких частей в сборе, так как напрямую к нему добраться сложно.

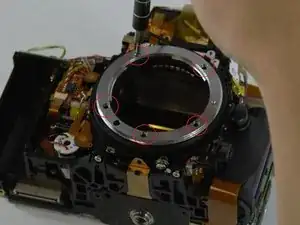

Начните со снятия серебристого кольца вокруг байонета, выкрутив пять винтов, его поддерживающих.
Шаг 12

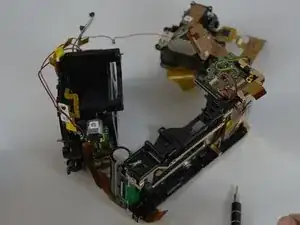

Необходимо снять несколько винтов, ленточных кабелей и нижнюю часть корпуса камеры, как показано на фотографии.
Шаг 13

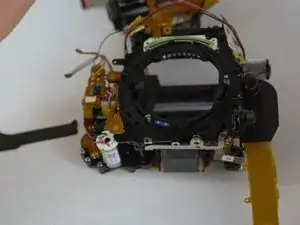

Теперь, когда нижняя часть подготовлена, переходим к верхней.

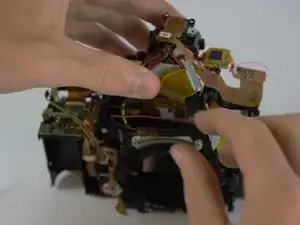

Здесь находятся дополнительные ленточные кабели и винты, которые необходимо удалить, чтобы освободить область верхней просматривающей линзы.
Некоторые ленточные кабели проходят назад к материнской плате и могут потребовать отсоединения там.

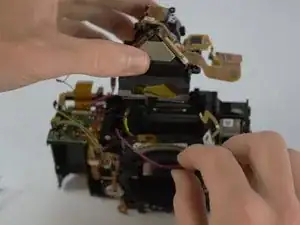

Также вдоль верхней части проходит провод, который нужно просто сдвинуть в сторону.

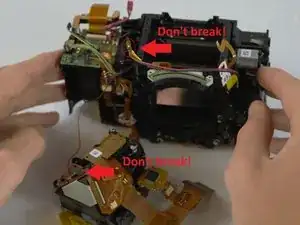

будьте осторожны, чтобы не оборвать красный или чёрный провод, прикреплённый к некоторым ленточным кабелям, так как при обрыве их придётся перепаивать.
Шаг 14

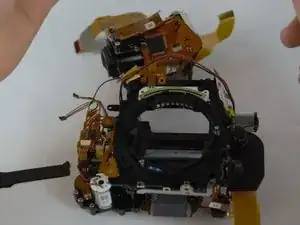

Здесь необходимо наличие снятой материнской платы, так как нужные винты расположены в самом сердце камеры.

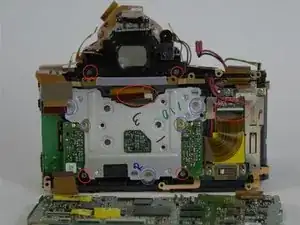

Требуется удалить ещё четыре винта и два ленточных кабеля, отмеченные красными кругами, чтобы освободить нужную деталь.
Синие круги указывают винты, которые не нужно откручивать, чтобы добраться до нужного места.
Шаг 15

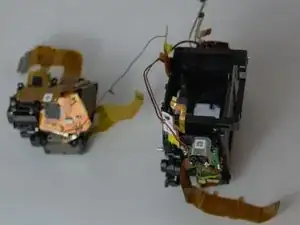

Наконец, священный грааль. У нас появилось нужное нам изделие.
На этом этапе дальнейшая разборка сильно повышает риск повредить камеру, поэтому мы рекомендуем заменить весь корпус линзы.
Мы не рекомендуем продолжать разборку дальше, так как вероятно возникновение повреждений.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
