Замена ЖК-экрана Nikon D5100
Блок ЖК-экрана является основным компонентом цифрового дисплея D5100. В этом руководстве показано, как снять и заменить его.
Шаг 1

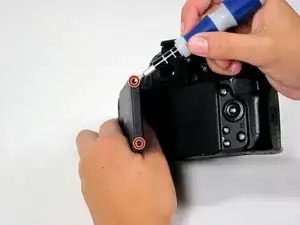

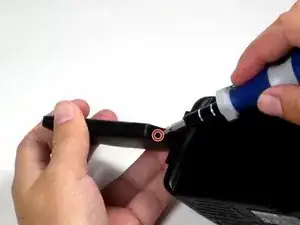

Используйте отвертку Phillips #000, чтобы выкрутить четыре винта по периметру панели ЖК-экрана.
Шаг 2

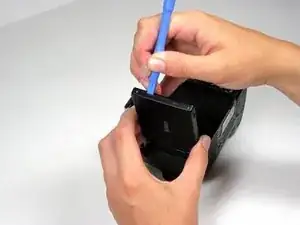

С помощью ногтя или плоского края лопатки, вставленного в шов, отделите фаску ЖК-экрана от корпуса основной панели.
Шаг 3

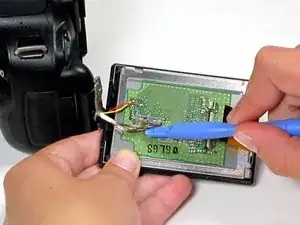

Используйте лопатку, чтобы снять ленточные кабели с печатной платы ЖК-экрана: переверните их пластиковые фиксирующие планки и аккуратно выньте кабели из разъемов.
Шаг 4

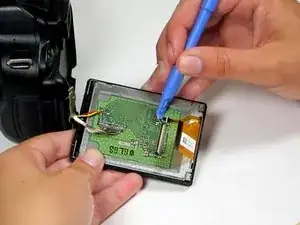

Используйте лопатку, чтобы отсоединить 16-контактный кабель, аккуратно потянув его вверх, отводя от печатной платы, пока он не выйдет из разъема.
Шаг 5

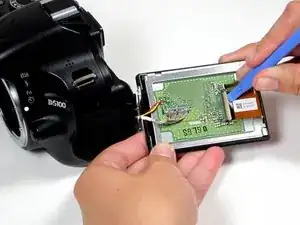

Выпаяйте 3 провода (красный, жёлтый и чёрный), соединяющие плату ЖК-экрана с корпусом камеры.
Пайка/выпаивание несут риск повреждения устройства и ожогов. Примите все необходимые меры предосторожности и всегда выполняйте пайку/выпаивание в хорошо вентилируемом помещении.
Шаг 6

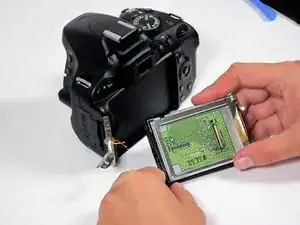

Сборка ЖК-экрана теперь может быть полностью отделена от корпуса камеры.

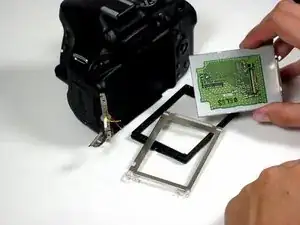

Снимите пластиковую облицовку и металлический кронштейн с самого ЖК-экрана, чтобы завершить процесс снятия.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
