Замена окуляра Nikon D70

С помощью кончика пальца потяните защёлку фиксатора батареи к центру D70.

Откройте крышку батарейного отсека и поверните её от нижней крышки.

Выньте батарею из D70.

Возможно, потребуется покачивать батарею при вытягивании, чтобы освободить её из отсека в корпусе.

Снимите следующие восемь винтов, которыми нижняя крышка крепится к D70:

Шесть крестообразных винтов 5.8 мм

Один крестообразный винт 10.7 мм

Один крестообразный винт 8.2 мм

Аккуратно потяните нижнюю крышку, чтобы отделить её от корпуса D70.

Снимите нижнюю крышку с D70.

Снимите два крестообразных винта 4.8 мм, которыми бок батареи задней крышки крепится к D70.

Снимите два крестообразных винта 4.8 мм, которыми бок портов задней крышки крепится к D70.

Подденьте ногтем фиксирующую планку ZIF в разъёме шлейфа ЖК-панели и переведите её в открытое положение.

Убедитесь, что вы открываете фиксатор, а не тянете против разъёма, припаянного к плате.

Вытяните шлейф платы ЖК из его разъёма.

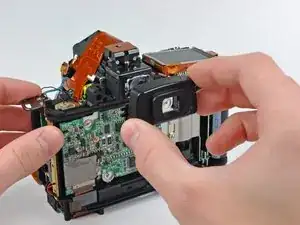

Аккуратно отведите стороны задней крышки от корпуса D70.

Снимите заднюю крышку с корпуса D70, следя за шлейфом платы ЖК, который может зацепиться.

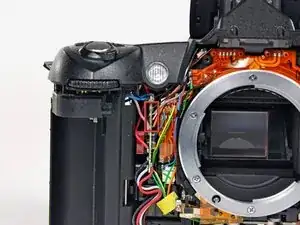

На этом этапе виден конденсатор, а его оголённые контакты выделены красной рамкой на второй фотографии. Несмотря на то, что они утоплены, будьте осторожны и не касайтесь контактов, чтобы избежать удара током.

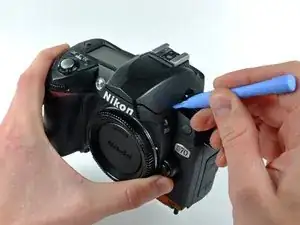

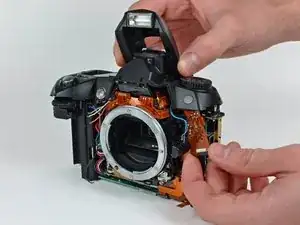

Используйте пластиковый инструмент для открывания, чтобы аккуратно поддеть блок вспышки в отмеченной на фотографии точке.

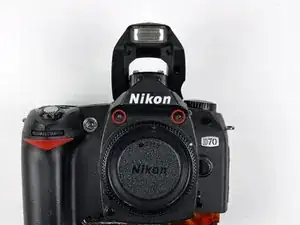

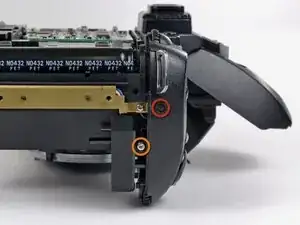

Снимите два крестообразных винта 4.3 мм, крепящие верхний край передней крышки к верхней крышке.

Снимите два крестообразных винта 4.3 мм на лицевой стороне передней крышки.

Используйте острый конец металлической лопатки или лезвие бритвы, чтобы вырезать наклейку в центре переключателя автоматического/ручного фокуса.

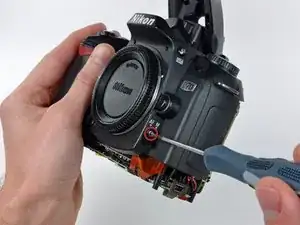

Снимите плечевой крестообразный винт 6.3 мм из центра переключателя автоматического/ручного фокуса.

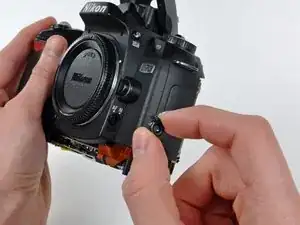

Отведите переключатель автоматического/ручного фокуса от передней крышки.

Если присутствует, снимите пластиковую крышку с байонета объектива.

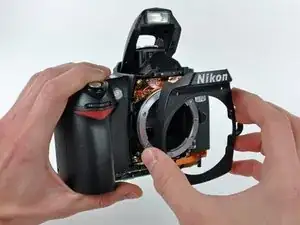

Отведите переднюю крышку от D70.

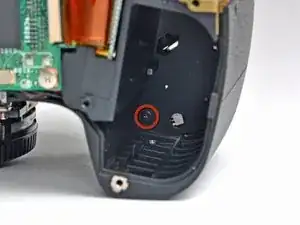

Снимите крестообразный винт 5.7 мм в верхнем углу отсека для батареи.

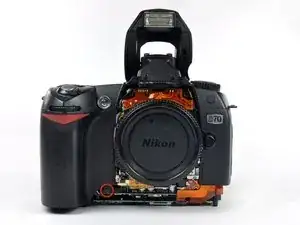

Снимите крестообразный винт 4.2 мм, фиксирующий нижний край рукоятки к передней части D70.

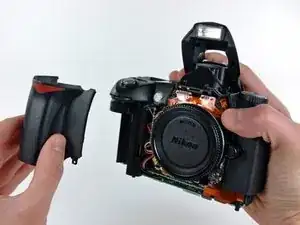

Снимите рукоятку с D70.

Не касайтесь оголённых точек пайки под рукояткой, так как в этой области подключён конденсатор. Точки подключения для синих и розовых выводов конденсатора обведены жёлтым на второй фотографии.

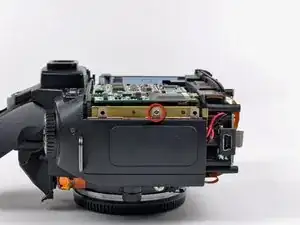

Снимите серебряный крестообразный винт, фиксирующий крышку порта к боковой части D70.

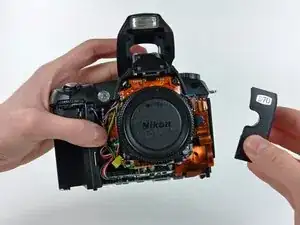

Снимите крышку порта с D70.

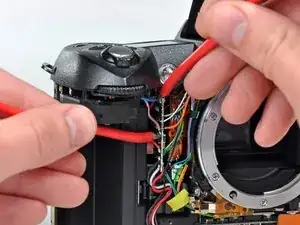

Коснитесь оголёнными выводами инструмента для разряда конденсатора к розовому и синему выводам конденсатора, припаянным к плате рядом с лампой АФ.

На этом этапе конденсатор должен быть разряжен. Избегайте касания оголённых выводов, чтобы не получить удар, если конденсатор всё ещё частично заряжен.

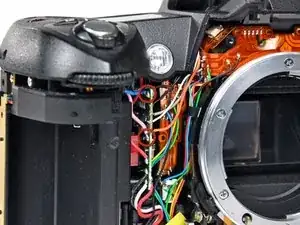

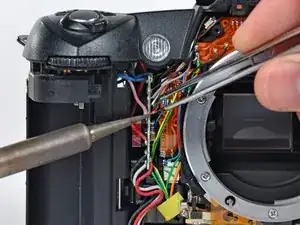

Аккуратно выпаяйте чёрный, серый, белый и оранжевый провода (обведённые красным) с боковой части платы рядом с лампой АФ.

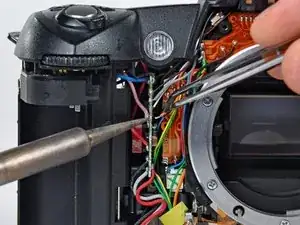

Немного прогрейте контакт каждого провода паяльником, одновременно оказывая лёгкое натяжение на провод пинцетом.

Не перегревайте плату. Также следите, чтобы боковая часть паяльника случайно не расплавила пластиковый корпус.

Повторяйте процесс, пока все четыре провода не будут выпаяны.

На этом шаге вы выпаиваете четыре показанных провода. Отметьте провода маркером или красящим маркером, чтобы не перепутать их расположение, так как каждая пара выводов почти идентична.

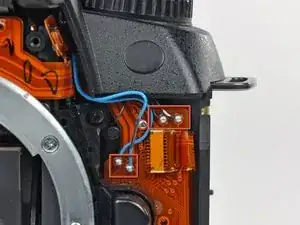

Выпаяйте четыре провода, заключённые в красную рамку, используя ту же процедуру, что и на предыдущем шаге.

Не прикладывайте слишком много тепла к контактам при выпаивании, так как ленточный кабель, к которому они припаяны, чрезвычайно хрупкий и легко плавится.

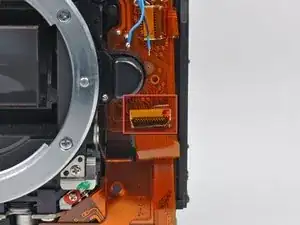

Если присутствует, удалите кусок ленты, закрывающий разъём ленточного кабеля (обведённый красным).

Используйте ноготь, чтобы откинуть фиксирующий язычок ZIF вверх.

Убедитесь, что вы поднимаете фиксирующий язычок ZIF, а не сам разъём.

Вытяните ленточный кабель прямо из его разъёма.

Удалите винт с крестообразным шлицем, крепящий верхнюю крышку к D70 рядом с диском режимов.

Удалите следующие два винта, крепящие верхнюю крышку к D70 рядом с кнопкой спуска:

Один чёрный винт Phillips 4,8 мм

Один серебристый винт Phillips 4,2 мм

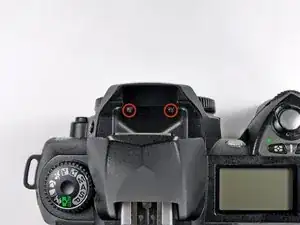

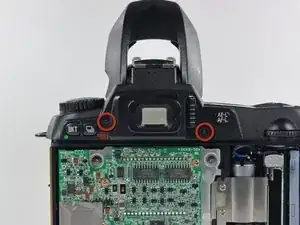

Удалите два винта Phillips 7,3 мм, крепящие верхнюю панель к D70 рядом с окуляром.

Удалите винт Phillips 4,7 мм под верхней крышкой рядом с кнопкой спуска.

Выпаяйте тонкий чёрный провод (обведённый красным) с платы DC/DC.

Не перегревайте плату DC/DC в процессе.

Осторожно приподнимите верхнюю крышку рядом с диском режимов, одновременно оттягивая ленточный кабель диска режимов от основания объектива.

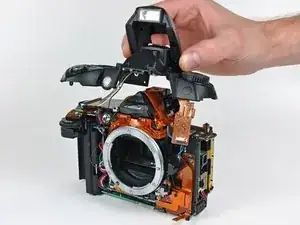

Снимите верхнюю крышку с D70, следя за тем, чтобы никакие кабели не застряли.

Осторожно снимите окуляр с D70.
