Замена платы DC/DC в Nikon D70

Сдвиньте защёлку отщёлкивания батареи кончиком пальца к центру D70.

Откройте дверцу батарейного отсека и откиньте её от нижней крышки.

Выньте батарею из D70.

При необходимости покачайте батарею при вытягивании, чтобы освободить её из гнезда в корпусе.

Удалите восемь винтов, крепящих нижнюю крышку к D70:

Шесть винтов Philips 5,8 мм

Один винт Philips 10,7 мм

Один винт Philips 8,2 мм

Аккуратно потяните нижнюю крышку, чтобы отделить её от корпуса D70.

Снимите нижнюю крышку с D70.

Снимите четыре ленточных кабеля ZIF, выделенные красным, следующим образом:

Подденьте язычок фиксатора ZIF-коннектора ногтем, чтобы откинуть его вверх.

Убедитесь, что вы поднимаете именно язычок фиксатора, не сам разъём.

Тяните ленточный кабель строго по оси, чтобы вытащить его из разъёма.

Осторожно отогните кусочек скотча, закрывающий разъём ленточного кабеля для Compact Flash.

Полностью удалять этот кусочек скотча не обязательно.

Кончиками ногтей аккуратно оттяните фиксатор ZIF кабеля от его разъёма.

Не пытайтесь полностью снять фиксатор ZIF. Он сдвинется примерно на 1 мм и остановится.

Используйте пинцет, чтобы вытащить ленточный кабель Compact Flash из разъёма.

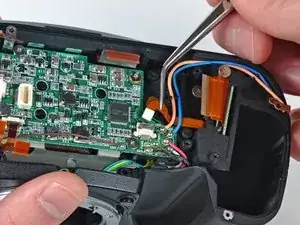

Не потеряйте маленькое ферритовое кольцо на ленточном кабеле DC-In.

Удалите четыре винта Philips 4,3 мм, крепящие плату компрессии памяти к D70.

С помощью пинцета оттяните кронштейн разъёма USB от края платы компрессии памяти.

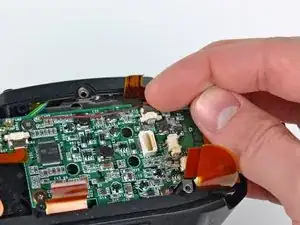

Возьмите плату компрессии памяти за кромки в позиции, показанной на первом изображении.

Тяните плату компрессии памяти строго вверх, чтобы не повредить разъём на нижней стороне этой платы.

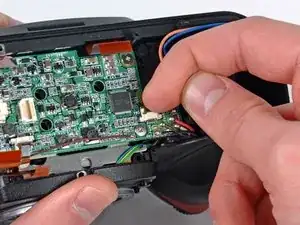

Отсоедините разъём платы DC-In от платы DC/DC, оттянув его от центра платы.

С помощью больших пальцев выдавите разъём CCD из его гнезда.

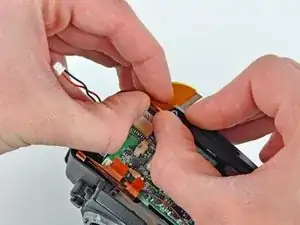

Ногтем аккуратно отогните вверх язычок фиксатора ZIF для ленточного кабеля вблизи передней крышки.

Убедитесь, что вы поднимаете подвижный язычок фиксатора кабеля, не сам разъём.

С помощью пинцета аккуратно вытяните ленточный кабель из разъёма.

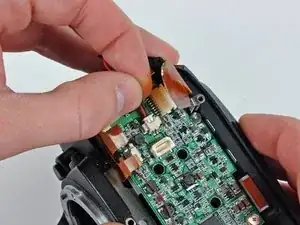

Ногтем отогните вверх язычок фиксатора ZIF на разъёме вблизи отверстия для батареи.

Убедитесь, что вы поднимаете подвижный язычок фиксатора кабеля, не сам разъём.

С помощью пинцета вытяните ленточный кабель из его разъёма.

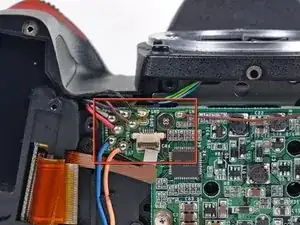

Аккуратно распаяйте восемь выводов, выделенных в красной рамке.

Не перегревайте плату при распайке. На плате DC/DC установлено много чувствительных к нагреву компонентов.

Есть два чёрных вывода, которые выглядят очень похоже. Более тонкий из них подключается ближе к центру платы.

Распаяйте положительный и отрицательный выводы DC-In (выделены в красной рамке) с платы DC/DC.

Не перегревайте плату при распайке выводов.

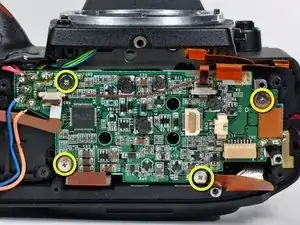

Удалите четыре винта Philips 4,2 мм, крепящие плату DC/DC к D70.

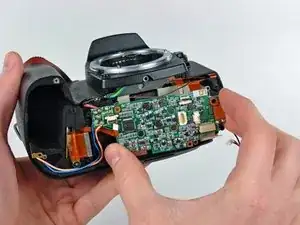

Снимите плату DC/DC с D70, следя за тем, чтобы никакие кабели не застряли.
