Замена конденсатора вспышки Nikon D610

Сначала отключите питание устройства.

Установите камеру так, чтобы она стояла на боку.

Откройте отсек аккумулятора, сдвинув кнопку фиксации в направлении объектива.

Это приведёт к тому, что крышка слегка «щёлкнет» и приоткроется.

Теперь поднимите крышку отсека аккумулятора.

Сдвиньте жёлтую защёлку в сторону центра, чтобы освободить аккумулятор.

Аккумулятор подскакивает, так как внизу есть пружина.

Вытяните аккумулятор, тянув медленно и прямо.

Обратите внимание на ориентацию аккумулятора при извлечении.

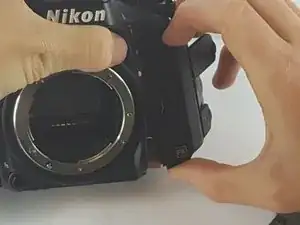

После извлечения аккумулятора отведите крышку отсека от объектива.

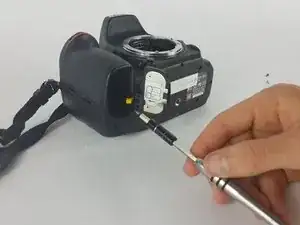

Внизу крышки корпуса и внутри отсека аккумулятора находятся одиннадцать винтов с крестообразной шлицевой насадкой Phillips.

Удалите все винты — нижняя крышка легко снимется.

Далее снимите семь винтов Phillips #00, которые удерживают заднюю панель.

Винты спрятаны в трёх отдельных местах.

Один находится под резиновыми крышками слева от камеры, следующий — у отверстия для глаза.

Последний требует снятия небольшой кнопки управления примерно в полдюйма справа от отверстия для глаза.

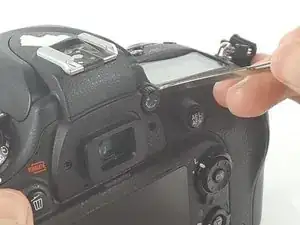

Для снятия этой кнопки подденьте её лопаткой и аккуратно надавите постепенно.

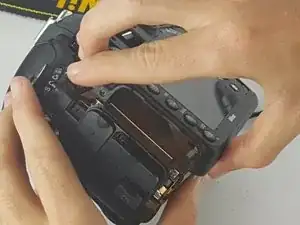

Задняя панель вместе с ЖК-дисплеем отделяется от корпуса при лёгком потягивании.

Не тяните слишком сильно, иначе Вы рискуете повредить ленточный кабель, соединяющий элементы управления и экран.

Когда появится достаточно места, аккуратно выньте ленточный кабель из разъёмов.

Следующим снимают переднюю панель и красную накладку рукояти.

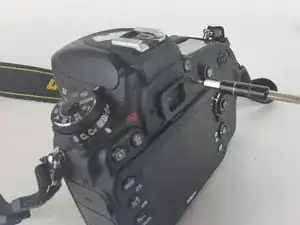

Передняя панель удерживается двумя винтами Phillips #00 спереди и двумя под лампой вспышки.

Снимите два винта Phillips #00, которые крепят накладку рукояти, после чего она легко сдвинется.

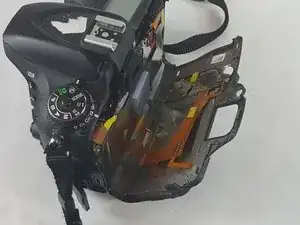

После снятия винтов передняя панель снимается прямым тянущим движением во избежание повреждений.

Теперь можно выкрутить последние три винта Phillips #00, спрятанные под дверцей отсека карты памяти.

Винты выкручиваются, и крышка снимается прямо.

Последняя крышка — верхняя. Верхняя панель удерживается двумя винтами, расположенными прямо под кромкой крышки.

Верхнюю панель следует снимать очень медленно. Между корпусом и верхней панелью подключено несколько электронных компонентов.

Необходимо отсоединить три провода.

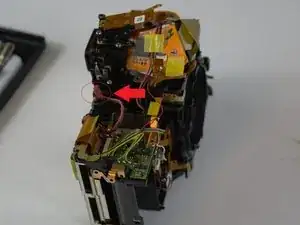

Конденсатор вспышки находится справа от объектива на передней части камеры.

У конденсатора всего одно соединение, которое было отсоединено ранее.

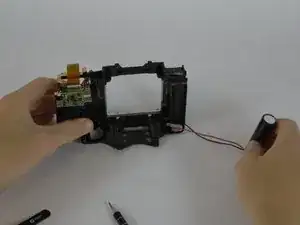

Фотографии удаления конденсатора взяты с полной разборки.

Если Ваш конденсатор выглядит повреждённым, Вы можете изготовить инструмент для разряда конденсатора по этому руководству. Изготовление инструмента для разряда конденсатора

Затем используйте пластиковую лопатку, чтобы поддеть конденсатор снизу вверх для его снятия.

Обратите внимание: конденсатор приклеен к раме, поэтому потребуется некоторое усилие, чтобы отделить его.
