Замена задней панели Nikon D5100

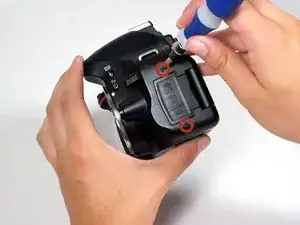

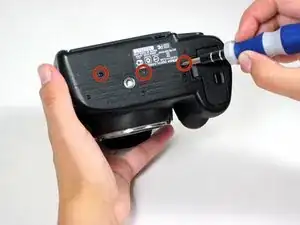

С помощью отвертки Phillips #00 выкрутите пять винтов вокруг камеры.

Помните, что мы снимаем заднюю панель, поэтому на этом шаге удаляйте только винты с соответствующей стороны шва, разделяющего переднюю и заднюю панели.

Корпус D5100 крепится множеством винтов разных размеров. Следите за тем, чтобы винты не потерялись и хранились в порядке!

Аккуратно отогните черный резиновый упор для большого пальца, прикрепленный к корпусу с помощью прочного клея, с помощью ногтя.

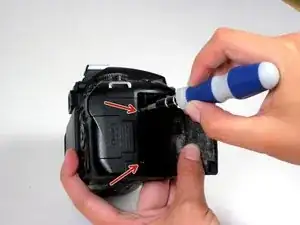

Отверткой Phillips #00 выкрутите винт под черным резиновым упором.

Осторожно отогните черный резиновый упор для руки, прикрепленный к корпусу с помощью прочного клея.

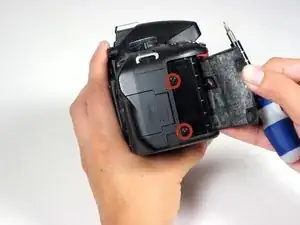

Отверткой Phillips #00 выкрутите два винта под ручным упором.

С помощью лопатки отщелкните крышку регулятора диоптрий и выкрутите винт под ней.

Убедитесь, что Вы снимаете очень тонкую крышку регулятора, а не сам регулятор.

Крышка регулятора не показана на этом изображении.

Затем отверткой Phillips #00 выкрутите три винта вокруг видоискателя.

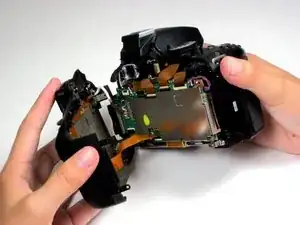

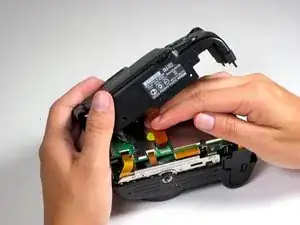

Аккуратно отделите заднюю панель от корпуса камеры.

Вы почувствуете небольшое сопротивление, так как обе части камеры плотно соединены.

Будьте осторожны, чтобы не повредить корпус или ленточные кабели. Прочно удерживайте детали, разъединяя их.

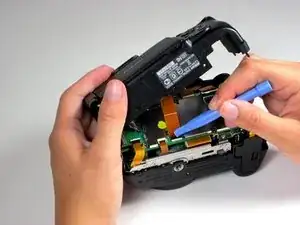

Отсоедините темно-оранжевый ленточный кабель, соединяющий заднюю панель с материнской платой, подняв черную пластиковую защелку вверх, в сторону от материнской платы, и вытяните кабель из белого разъема вдоль направления кабеля.

Плоским концом лопатки удобнее выполнять эту деликатную операцию.

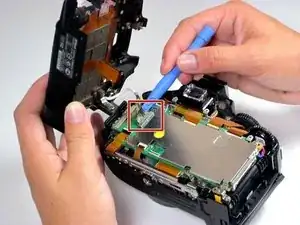

Отсоедините серебристый 16-контактный кабель, потянув его аккуратно вверх, в сторону от внутренней части камеры, пока он не выйдет из разъема.

На этом этапе задняя панель полностью отделена от основного корпуса камеры.
