Замена материнской платы Nikon D610

Сначала выключите устройство.

Установите камеру так, чтобы она лежала на боку.

Откройте дверцу отсека батареи, сдвинув фиксатор в сторону объектива.

Дверца немного «выскочит».

Теперь поднимите дверцу отсека батареи.

Сдвиньте жёлтую защёлку к центру, чтобы освободить батарею.

Батарея подпрыгнёт, так как снизу находится пружина.

Аккуратно вытяните батарею, тяните прямо и медленно.

Обратите внимание на ориентацию батареи при извлечении.

После извлечения батареи отведите дверцу отсека от объектива.

Внизу крышки находится одиннадцать винтов с крестообразным шлицем, включая несколько внутри отсека батареи.

Удалите все винты — нижняя крышка легко снимется.

Далее снимите семь винтов Phillips #00, которые удерживают заднюю накладку.

Винты спрятаны в трёх местах.

Один под резиновыми заглушками слева от камеры, следующий — у окуляра.

Последний требует снятия маленького диска примерно в полдюйма справа от окуляра.

Снятие диска выполняется с помощью лопатки, поддев его сзади и постепенно прилагая усилие.

Задняя накладка включает ЖК‑дисплей — она отделяется от корпуса при лёгком потягивании.

Не тяните слишком сильно, иначе вы рискуете повредить гибкий кабель, соединяющий органы управления и экран.

Когда появится достаточно пространства, аккуратно выньте гибкий кабель из разъёмов.

Следующей снимается передняя панель и красная рукоятка.

Передняя панель удерживается двумя винтами Phillips #00 спереди и ещё двумя под вспышкой.

Снимите два винта Phillips #00, удерживающие рукоятку — она легко сдвигается.

После снятия винтов панель снимается прямым тянущим движением, чтобы избежать повреждений.

Теперь можно удалить три последних винта Phillips #00, скрытые за дверцей слота карты памяти.

Винты выкручиваются, и крышка снимается прямо.

Последняя крышка — верхняя. Она удерживается двумя винтами, расположенными прямо под кромкой крышки.

Верхнюю крышку следует снимать очень медленно. Между корпусом и крышкой находятся несколько электронных компонентов.

Необходимо отключить три провода.

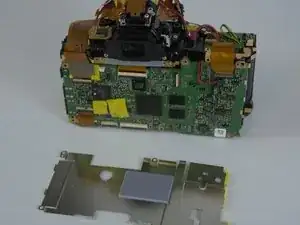

Материнская плата расположена на задней стороне камеры; она видна после снятия задней накладки.

Сначала снимите экранирующую пластину, защищающую плату от статического электричества.

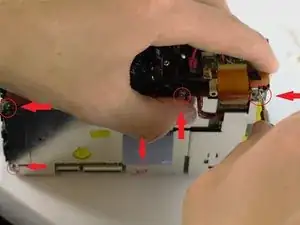

На этой пластине шесть винтов Philips #00, расположенных по краю.

После выкручивания винтов пластина отсоединится от материнской платы.

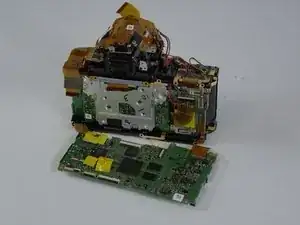

Шесть винтов, удалённые на предыдущем шаге, также удерживают материнскую плату.

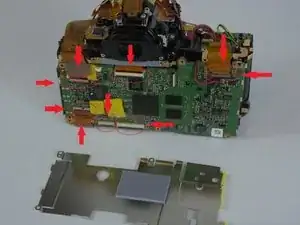

К материнской плате подключено несколько гибких кабелей; некоторые из них находятся под другими кабелями.

Будьте очень осторожны при отключении гибких кабелей. Их повреждение может потребовать дополнительных ремонтов.
