Замена материнской платы Nikon D5100

Удалите пять винтов вокруг камеры, используя отвертку Phillips #00.

Помните, что мы снимаем заднюю панель, поэтому на этом шаге удаляйте винты только с той стороны стыка, которая соответствует задней панели.

D5100 скреплён большим количеством винтов разных размеров. Убедитесь, что вы организовали винты, чтобы не потерять и не перепутать их!

Используя ноготь, аккуратно отогните чёрную резиновую накладку для большого пальца, приклеенную к корпусу сильным клеем.

Снимите винт под чёрной резиновой накладкой, используя отвертку Phillips #00.

Осторожно отогните чёрную резиновую рукоятку, приклеенную к корпусу сильным клеем.

Снимите два винта под рукояткой, используя отвертку Phillips #00.

С помощью лопатки приподнимите крышку диска регулировки диоптрий и снимите винт под ней.

Обязательно снимайте очень тонкую крышку с диска, а не сам диск.

Крышка диска на этой фотографии не показана.

Далее, используя отвертку Phillips #00, снимите три винта Phillips вокруг видоискателя.

Аккуратно разъедините заднюю панель и корпус камеры.

Вы заметите некоторое сопротивление, так как две части камеры плотно подогнаны друг к другу.

Следите, чтобы не повредить корпус или ленточные шлейфы. Используйте уверенный захват, чтобы разъединить половины.

Снимите тёмно-оранжевый ленточный кабель, соединяющий заднюю панель с материнской платой: поднимите чёрный пластиковый зажим вверх, от материнской платы, и вытяните кабель из его белого разъёма в направлении кабеля.

Плоский край лопатки поможет при выполнении этой деликатной операции.

Удалите серебристый 16-контактный кабель, аккуратно потянув его вверх, от внутренней части камеры, пока он не отсоединится от разъёма.

На этом этапе задняя панель полностью отделена от основной части корпуса камеры.

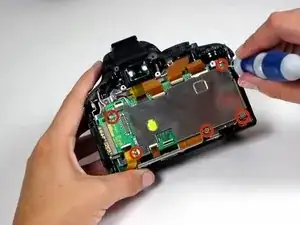

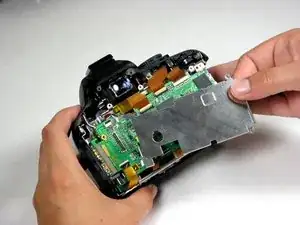

Используя отвертку Phillips #00, снимите пять винтов, удерживающих крышку материнской платы. Начиная с правой стороны, приподнимите крышку и снимите её с корпуса камеры. Отложите крышку в сторону.

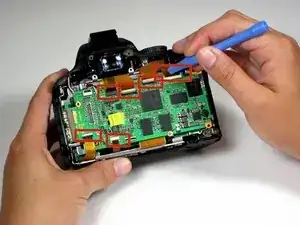

На верхней части материнской платы находятся шесть тёмно-оранжевых ленточных кабелей. Поднимите вверх чёрный пластиковый фиксатор у каждого кабеля, чтобы разблокировать его. Стащите кабели прямо назад, от белого разъёма, чтобы отсоединить их.

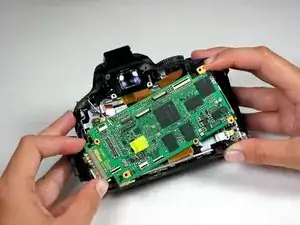

На этом этапе материнская плата может частично выйти из корпуса камеры, но всё ещё будет прикреплена несколькими проводами.

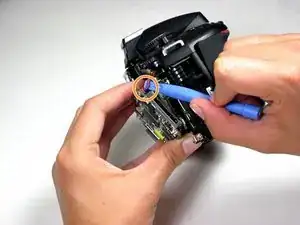

С помощью лопатки подденьте скрученные красный и синий провода и аккуратно оттяните их от корпуса камеры. Это отключит их от материнской платы.

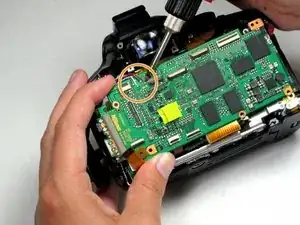

Отпаять черный, белый, синий и красный провода, прикреплённые к верхней левой части материнской платы.

Пайка — опасная операция, использующая интенсивный нагрев и способная выделять вредные газы. Примите все необходимые меры предосторожности.

Выверните материнскую плату из корпуса камеры в сторону нижней части устройства, чтобы открыть её нижнюю сторону.

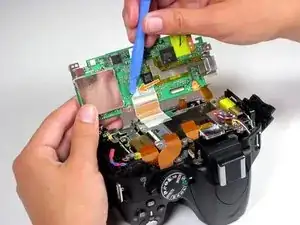

С помощью лопатки отожмите клейкую ленту, защищающую большой ленточный кабель на нижней стороне материнской платы.

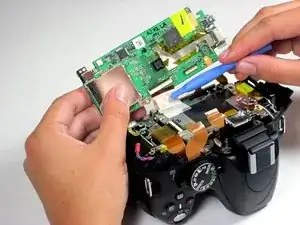

Отключите ленточный кабель, поднимите его зажим вверх и выньте кабель из пластмассового разъёма в направлении кабеля.

Материнская плата теперь полностью освобождена от соединений с камерой. Снимите её с корпуса камеры.
