Замена платы CCD в Nikon D70

Используйте кончик пальца, чтобы подтянуть защёлку отпирания аккумулятора в направлении к центру D70.

Откройте крышку отсека аккумулятора и поверните её от нижней крышки.

Выньте аккумулятор из D70.

При необходимости покачивайте аккумулятор при вытягивании, чтобы освободить его из гнезда в корпусе.

Удалите следующие восемь винтов, крепящих нижнюю крышку к D70:

Шесть крестовых винтов 5,8 мм

Один крестовый винт 10,7 мм

Один крестовый винт 8,2 мм

Аккуратно потяните нижнюю крышку, чтобы отделить её от корпуса D70.

Снимите нижнюю крышку с D70.

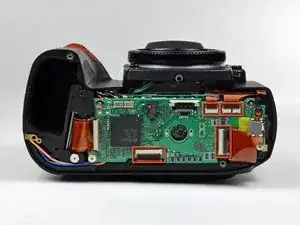

Удалите четыре ZIF ленточных кабеля, выделенные красным, выполнив следующую процедуру:

Используйте ноготь, чтобы отогнуть фиксирующую планку ZIF разъёма вверх в каждом гнезде.

Убедитесь, что Вы отгибаете фиксирующую планку, а не сам разъём.

Вытяните ленточный кабель прямо из его гнезда.

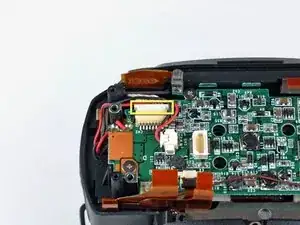

Аккуратно отодвиньте кусочек ленты, закрывающей гнездо ленточного кабеля Compact Flash.

Нет необходимости полностью снимать этот кусочек ленты.

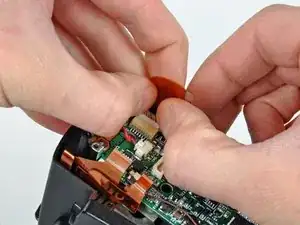

Используйте ногти, чтобы аккуратно оттянуть фиксатор ZIF кабеля от его гнезда.

Не пытайтесь полностью удалить фиксатор ZIF кабеля. Он сдвинется примерно на 1 мм и остановится.

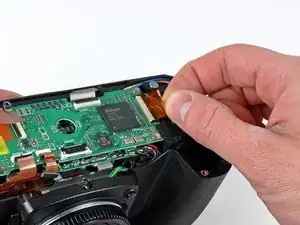

Используйте пинцет, чтобы вытащить ленточный кабель Compact Flash из его гнезда.

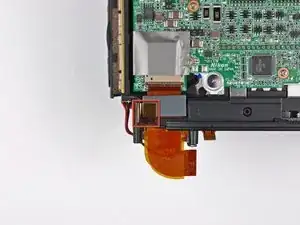

Следите, чтобы не потерять маленькое железное кольцо вокруг ленточного кабеля питания DC-In.

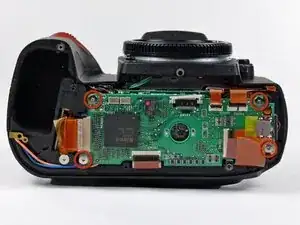

Удалите четыре крестовых винта 4,3 мм, крепящие плату компрессии памяти к D70.

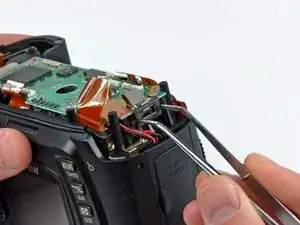

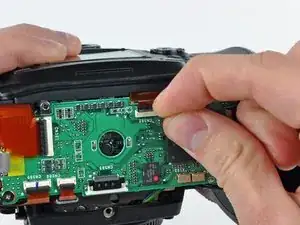

С помощью пинцета оттяните кронштейн разъёма USB от края платы компрессии памяти.

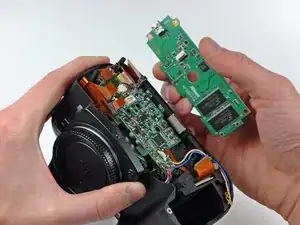

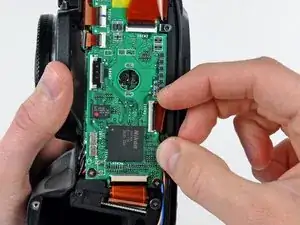

Возьмите плату компрессии памяти за её кромки в позиции, показанной на первой картинке.

Потяните плату компрессии памяти прямо вверх от платы DC/DC, чтобы не повредить соединитель на нижней стороне платы компрессии памяти.

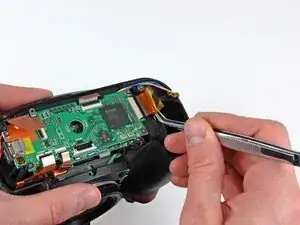

Выведите две проволоки, проходящие над соединителем, обведённым жёлтым.

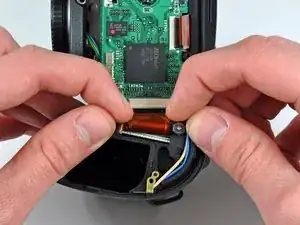

Используйте большие пальцы, чтобы выжать соединитель из его гнезда.

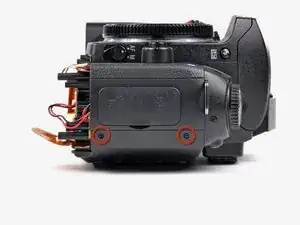

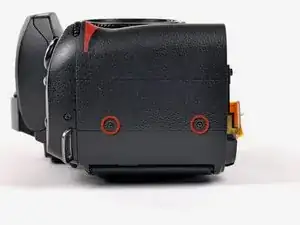

Удалите два крестовых винта, крепящих боковую часть задней крышки с рукояткой к D70.

Удалите два крестовых винта, крепящих сторону задней крышки с разъёмом питания DC-In к D70.

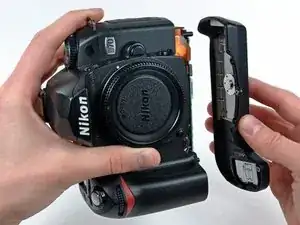

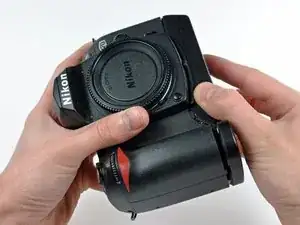

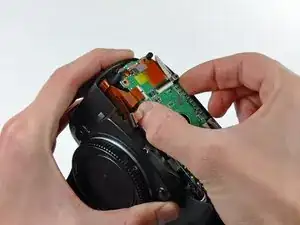

Аккуратно оттяните стороны задней крышки от корпуса D70.

Снимите заднюю крышку с корпуса D70, следя за ленточным кабелем платы ЖК-дисплея, который может застрять.

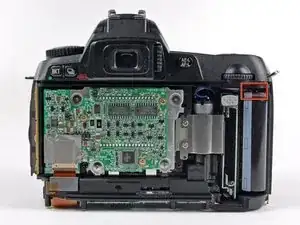

На этом этапе виден конденсатор, и его оголённые контакты обведены красным. Несмотря на то, что они утоплены, будьте осторожны и не касайтесь контактов, чтобы избежать поражения электрическим током.

Отклейте кусочек ленты, соединяющий железное кольцо вокруг ленточного кабеля платы CCD с внутренней частью корпуса.

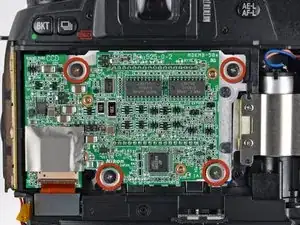

Удалите четыре крестовых винта 4,8 мм, крепящие плату CCD к D70.

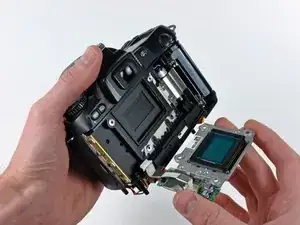

Снимите плату CCD с D70, следя за кабелями, которые могут зацепиться.

При повторной установке платы CCD обязательно прижмите направляющие штырьки на правой и нижней кромках платы к направляющим, обработанным в корпусе, перед затягиванием винтов.
