Замена передней панели Nikon D5100
Передняя панель является одним из основных компонентов корпуса D5100, защищая деликатные электрические схемы и детали внутри. Этот гид научит вас, как снять и заменить её.
Шаг 1

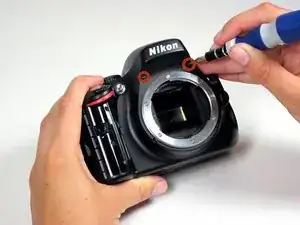

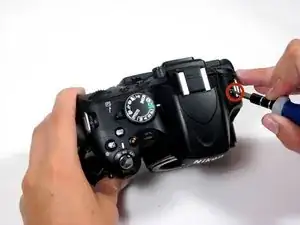

С помощью отвертки открутите 7 винтов Philips #00 с передней панели корпуса камеры.
D5100 скреплён большим количеством винтов разной длины, поэтому будьте осторожны, чтобы не потерять все крепежные элементы!
Шаг 2

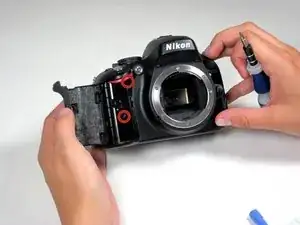

Осторожно отогните резиновую ручку, которая приклеена к корпусу камеры.
Уберите два винта Philips #00, скрытые под ручкой.
Один винт не показан на этом изображении, хотя его местоположение обведено кругом: он скрыт в верхней части ручки, голова направлена вниз.
Шаг 3
Откройте отсек для батареи и уберите батарею (не показано здесь).

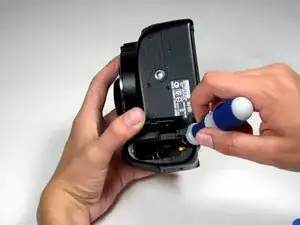

Уберите винт Philips #00, скрытый в глубине отсека.
Возможно, вам потребуется использовать удлинитель отвертки для этого.
Шаг 4

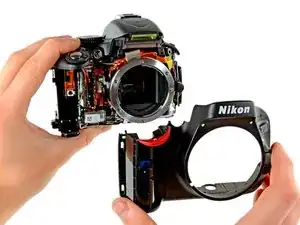

Убедительно отделите переднюю панель от основного корпуса камеры. Вы ощутите некоторое сопротивление, так как детали корпуса плотно соединяются; это нормально.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
